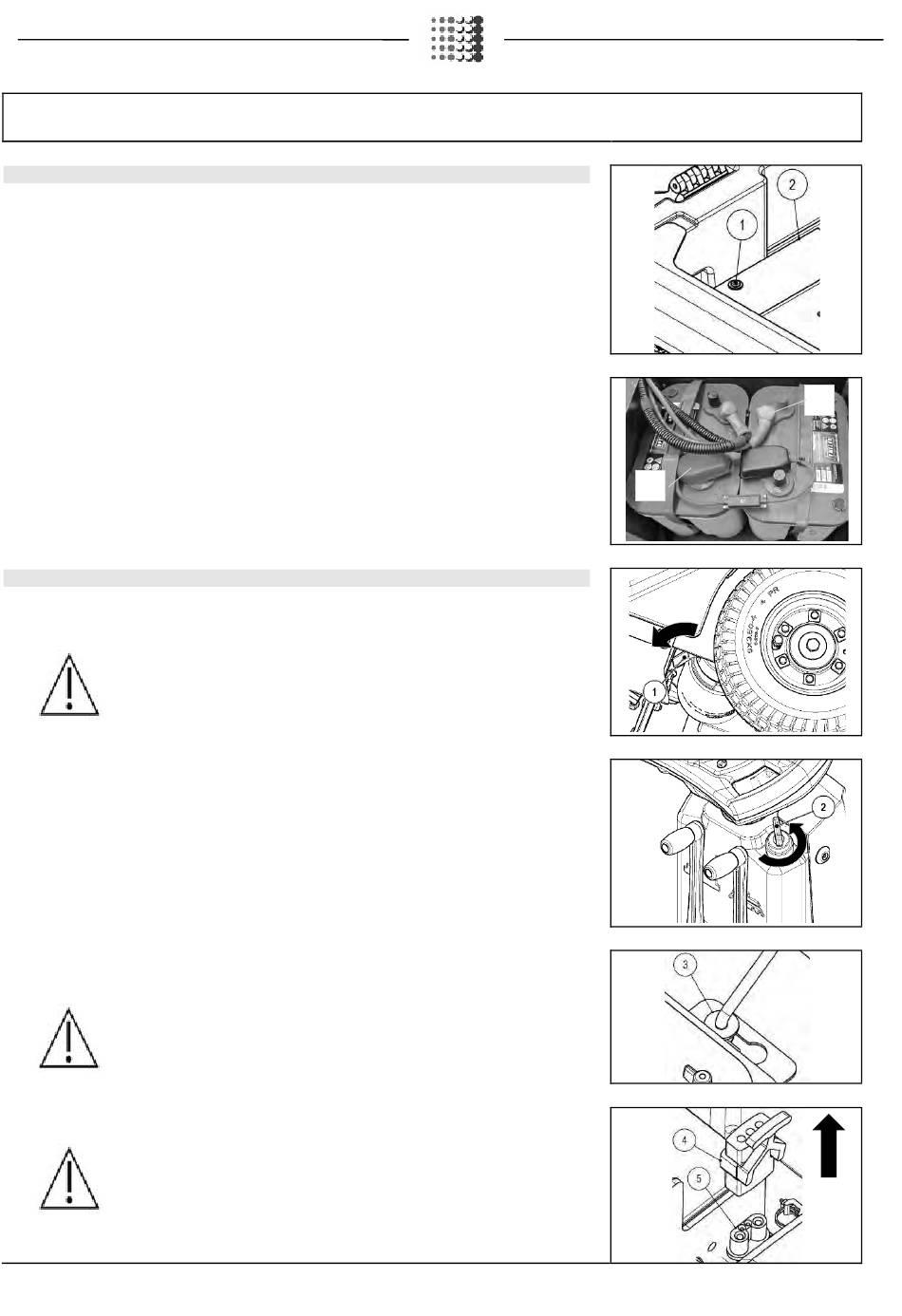

17. ANSCHLUSS DER BATTERIEN UND DES BATTERIESTECKERS (AUSFÜHRUNGEN HYBRID)
Zum Anschließen der Batterien wie folgt vorgehen:
1. Entfernen Sie die Schrauben (1), die das Befestigungsblech (2) der Steuerplatine befestigen, mit
geeigneten Werkzeugen.
2. Entfernen Sie die Steuerplatinengruppe.
3. Schließen Sie die Batterien unter Verwendung des beigepackten Brückenkabels (3) in Reihe an
den Plus- und Minuspol an.
4. Verbinden Sie das Batterieanschlusskabel (4) mit den '+' und '-' Polen in der Weise, sodass an den
Klemmen eine Spannung von 24V anliegt.
5. Schließen Sie den Verbinder der Elektroanlage an den Batterieverbinder an.
18. ANSCHLUSS DES BATTERIELADEGERÄTES (AUSFÜHRUNGEN B OHNE BATTERIELADEGERÄT)
Um keine permanenten Schäden an den Batterien zu verursachen, ist es unbedingt nötig die komplette
Entladung dieser zu vermeiden, indem innerhalb einiger Minuten nach Auftreten vom Blinkzeichen der
entladenen Batterien die Aufladung begonnen wird.
ACHTUNG: Lassen Sie die Batterien sich nie, auch wenn die Maschine nicht benutzt
wird, komplett entladen. Prüfen Sie, ob sich das Batterieladegerät hinsichtlich der
Kapazität und des Typs für die installierten Batterien eignet.
Zum Anschließen des Batterieladegeräts wie folgt vorgehen:
1. Bringen Sie die Maschine an vorgesehen Ort für die Wartung oder das Aufladen der Batterien.
2. Stellen Sie sicher, dass die Elektrobremse eingelegt ist. Aktivieren Sie diese andernfalls durch
Betätigung des Hebels (1) im hinteren linken Bereich der Maschine (Arbeitsrichtung).
3. Prüfen Sie, ob der Hauptschalter (2) auf "0" steht, andernfalls drehen Sie den Schlüssel um eine
Vierteldrehung nach links und ziehen Sie den Schlüssel von der Bedientafel ab.
4. Ergreifen Sie den Hebel auf der Seite der Bedienersitzgruppe.
5. Die Bedienersitzgruppe anheben, bis der Sicherheitsfeststeller (3) eingehakt werden kann.
ACHTUNG: Stellen Sie die Maschine an einem witterungsgeschützten und
angemessen belüfteten Ort auf einer ebenen Fläche ab. In der Nähe der Maschine
dürfen keine Gegenstände sein, die die Maschine oder sich selbst beschädigen
könnten, wenn sie mit ihr in Berührung kommen.
6. Trennen Sie den Verbinder der Elektroanlage (4) vom Batteriesteckverbinder (5).
ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal durchgeführt werden.
Ein fehlerhafter Anschluss des Verbinders kann eine Störung der Maschine bewirken.
