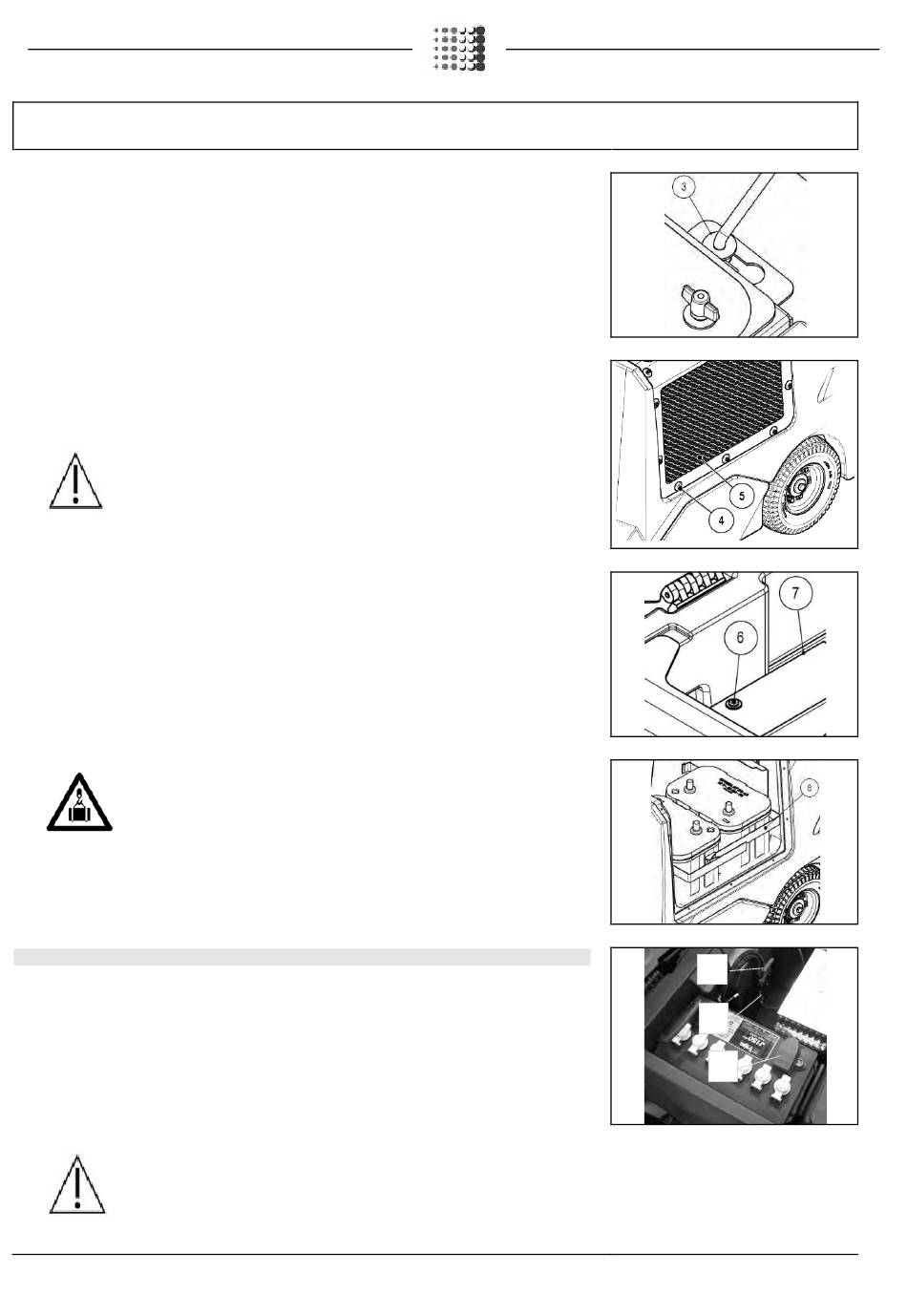

Anschluss Der Batterien Und Des Batteriesteckers (Ausführungen B) - Fimap Fsr B Bedienungs- Und Wartungsanleitung

3. Ergreifen Sie den Hebel auf der Seite der Bedienersitzgruppe.
4. Die Bedienersitzgruppe anheben, bis der Sicherheitsfeststeller (3) eingehakt werden kann.
5. Prüfen Sie, ob der Motorschalter auf "0" steht, andernfalls drehen Sie den Schlüssel um eine
Vierteldrehung nach links und ziehen Sie den Schlüssel von der Bedientafel ab.
6. Entfernen Sie die Schrauben (4), die das Gitter (5) auf der linken Karosserieseite befestigen mit
geeigneten Werkzeugen.
7. Entfernen Sie das Gitter (5) auf der linken Karosserieseite.
ACHTUNG: Wischen Sie das Batteriefach vor dem Einsetzen der Batterie mit einem
feuchten Lappen aus. Prüfen Sie die Funktionstüchtigkeit der in den beigepackten
Kabeln vorhandenen Kontakte.
ACHTUNG: Prüfen Sie, ob die Eigenschaften der Batterie, die Sie verwenden wollen,
für den geplanten Arbeitseinsatz geeignet sind. Prüfen Sie den Ladestand der Batterie
und den Zustand der Kontakte an der Batterie.
8. Entfernen Sie die Schrauben (6), die das Befestigungsblech (7) der Steuerplatine befestigen, mit
geeigneten Werkzeugen.
9. Entfernen Sie die Steuerplatinengruppe.
ACHTUNG: Es wird empfohlen, die Batterien ausschließlich mit Hebe- und
Beförderungsmitteln zu heben und zu bewegen, die in Bezug auf Gewicht und Größe
dazu geeignet sind.
ACHTUNG: Die Hebehaken dürfen keine Sperren, Verbinder oder Kabel beschädigen.
10. Die Batterien in das entsprechende Batteriefach einsetzen, darauf achten, dass der Plus- und der
Minuspol gegensätzlich zueinander eingelegt werden.
11. Befestigen Sie die Batterien untereinander mit dem mitgelieferten Riemen (8).
16. ANSCHLUSS DER BATTERIEN UND DES BATTERIESTECKERS (AUSFÜHRUNGEN B)
Zum Anschließen der Batterien wie folgt vorgehen:
1. Schließen Sie die Batterien unter Verwendung des beigepackten Brückenkabels (1) in Reihe an
den Plus- und Minuspol an.
2. Schließen Sie das Kabel des Batteriesteckers an den "+" und "-" Pol der Klemmschuhe an, sodass
an den Klemmen eine Spannung von 24V anliegt.
3. Schließen Sie den Verbinder der Elektroanlage (3) an den Batterieverbinder (2) an.
ACHTUNG: Es wird empfohlen, die elektrischen Anschlüsse von Fachleuten, die vom
spezialisierten Kundendienstzentrum ausgebildet wurden, durchführen zu lassen.
ACHTUNG: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer
Schutzhandschuhe getragen werden.
