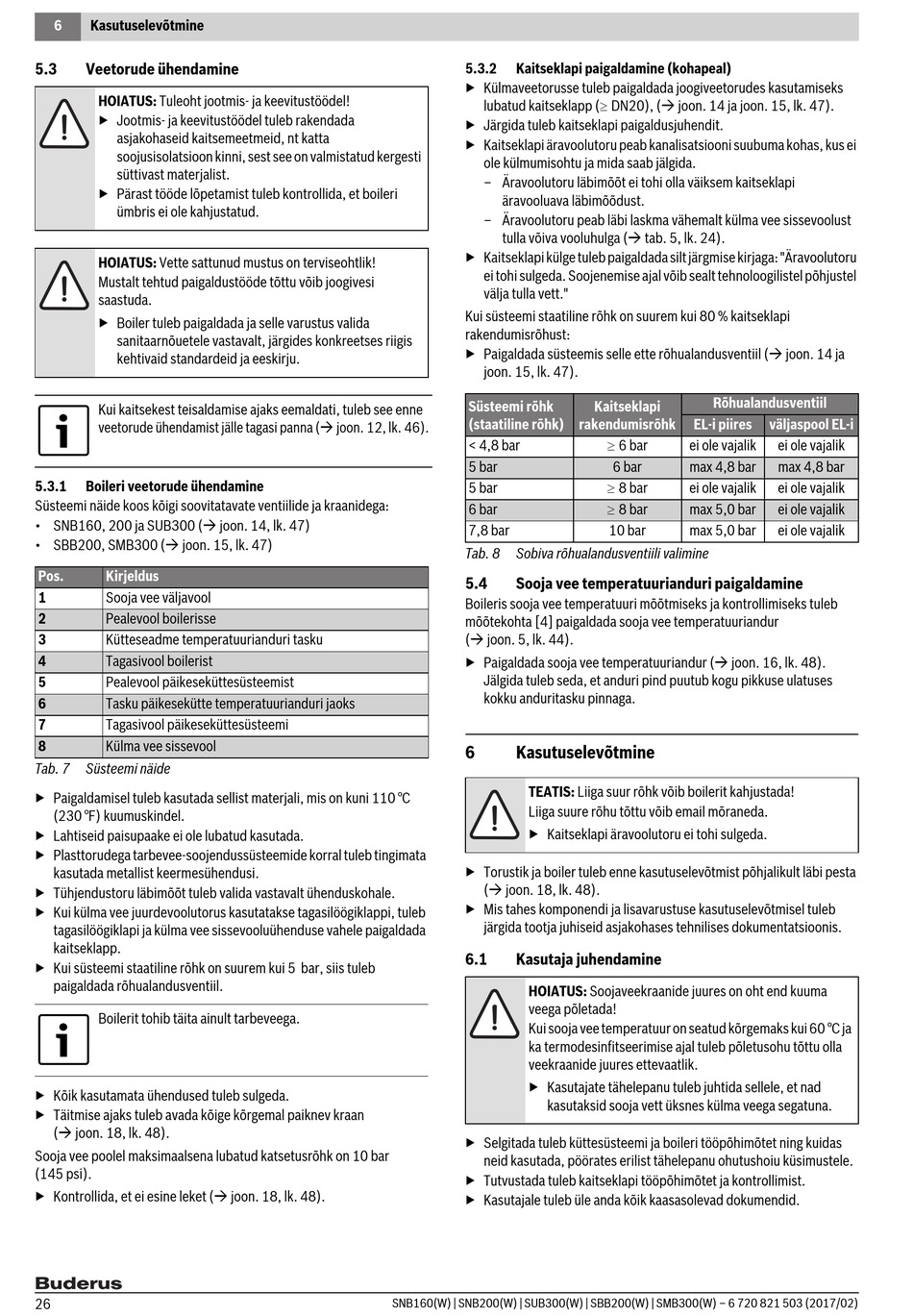

6 Kasutuselevõtmine
5.3 Veetorude ühendamine
HOIATUS: Tuleoht jootmis- ja keevitustöödel!
▶ Jootmis- ja keevitustöödel tuleb rakendada
asjakohaseid kaitsemeetmeid, nt katta
soojusisolatsioon kinni, sest see on valmistatud kergesti
süttivast materjalist.
▶ Pärast tööde lõpetamist tuleb kontrollida, et boileri
ümbris ei ole kahjustatud.
HOIATUS: Vette sattunud mustus on terviseohtlik!
Mustalt tehtud paigaldustööde tõttu võib joogivesi
saastuda.
▶ Boiler tuleb paigaldada ja selle varustus valida
sanitaarnõuetele vastavalt, järgides konkreetses riigis
kehtivaid standardeid ja eeskirju.
Kui kaitsekest teisaldamise ajaks eemaldati, tuleb see enne
veetorude ühendamist jälle tagasi panna ( joon. 12, lk. 46).
5.3.1 Boileri veetorude ühendamine
Süsteemi näide koos kõigi soovitatavate ventiilide ja kraanidega:
• SNB160, 200 ja SUB300 ( joon. 14, lk. 47)
• SBB200, SMB300 ( joon. 15, lk. 47)
Pos. Kirjeldus
1 Sooja vee väljavool
2 Pealevool boilerisse
3 Kütteseadme temperatuurianduri tasku
4 Tagasivool boilerist
5 Pealevool päikeseküttesüsteemist
6 Tasku päikesekütte temperatuurianduri jaoks
7 Tagasivool päikeseküttesüsteemi
8 Külma vee sissevool
Tab. 7 Süsteemi näide
▶ Paigaldamisel tuleb kasutada sellist materjali, mis on kuni 110 °C
(230 °F) kuumuskindel.
▶ Lahtiseid paisupaake ei ole lubatud kasutada.
▶ Plasttorudega tarbevee-soojendussüsteemide korral tuleb tingimata
kasutada metallist keermesühendusi.
▶ Tühjendustoru läbimõõt tuleb valida vastavalt ühenduskohale.
▶ Kui külma vee juurdevoolutorus kasutatakse tagasilöögiklappi, tuleb
tagasilöögiklapi ja külma vee sissevooluühenduse vahele paigaldada
kaitseklapp.
▶ Kui süsteemi staatiline rõhk on suurem kui 5 bar, siis tuleb
paigaldada rõhualandusventiil.
Boilerit tohib täita ainult tarbeveega.
▶ Kõik kasutamata ühendused tuleb sulgeda.
▶ Täitmise ajaks tuleb avada kõige kõrgemal paiknev kraan
( joon. 18, lk. 48).
Sooja vee poolel maksimaalsena lubatud katsetusrõhk on 10 bar
(145 psi).
▶ Kontrollida, et ei esine leket ( joon. 18, lk. 48).
26
5.3.2

Kaitseklapi paigaldamine (kohapeal)

▶ Külmaveetorusse tuleb paigaldada joogiveetorudes kasutamiseks
lubatud kaitseklapp (DN20), ( joon. 14 ja joon. 15, lk. 47).
▶ Järgida tuleb kaitseklapi paigaldusjuhendit.
▶ Kaitseklapi äravoolutoru peab kanalisatsiooni suubuma kohas, kus ei
ole külmumisohtu ja mida saab jälgida.
– Äravoolutoru läbimõõt ei tohi olla väiksem kaitseklapi
äravooluava läbimõõdust.
– Äravoolutoru peab läbi laskma vähemalt külma vee sissevoolust
tulla võiva vooluhulga ( tab. 5, lk. 24).
▶ Kaitseklapi külge tuleb paigaldada silt järgmise kirjaga: "Äravoolutoru
ei tohi sulgeda. Soojenemise ajal võib sealt tehnoloogilistel põhjustel
välja tulla vett."
Kui süsteemi staatiline rõhk on suurem kui 80 % kaitseklapi
rakendumisrõhust:
▶ Paigaldada süsteemis selle ette rõhualandusventiil ( joon. 14 ja
joon. 15, lk. 47).
Süsteemi rõhk
(staatiline rõhk)
< 4,8 bar
5 bar
5 bar
6 bar
7,8 bar
Tab. 8 Sobiva rõhualandusventiili valimine
5.4

Sooja vee temperatuurianduri paigaldamine

Boileris sooja vee temperatuuri mõõtmiseks ja kontrollimiseks tuleb
mõõtekohta [4] paigaldada sooja vee temperatuuriandur
( joon. 5, lk. 44).
▶ Paigaldada sooja vee temperatuuriandur ( joon. 16, lk. 48).
Jälgida tuleb seda, et anduri pind puutub kogu pikkuse ulatuses
kokku anduritasku pinnaga.
6 Kasutuselevõtmine
TEATIS: Liiga suur rõhk võib boilerit kahjustada!
Liiga suure rõhu tõttu võib email mõraneda.
▶ Kaitseklapi äravoolutoru ei tohi sulgeda.
▶ Torustik ja boiler tuleb enne kasutuselevõtmist põhjalikult läbi pesta
( joon. 18, lk. 48).
▶ Mis tahes komponendi ja lisavarustuse kasutuselevõtmisel tuleb
järgida tootja juhiseid asjakohases tehnilises dokumentatsioonis.
6.1

Kasutaja juhendamine

HOIATUS: Soojaveekraanide juures on oht end kuuma
veega põletada!
Kui sooja vee temperatuur on seatud kõrgemaks kui 60 °C ja
ka termodesinfitseerimise ajal tuleb põletusohu tõttu olla
veekraanide juures ettevaatlik.
▶ Kasutajate tähelepanu tuleb juhtida sellele, et nad
kasutaksid sooja vett üksnes külma veega segatuna.
▶ Selgitada tuleb küttesüsteemi ja boileri tööpõhimõtet ning kuidas
neid kasutada, pöörates erilist tähelepanu ohutushoiu küsimustele.
▶ Tutvustada tuleb kaitseklapi tööpõhimõtet ja kontrollimist.
▶ Kasutajale tuleb üle anda kõik kaasasolevad dokumendid.
SNB160(W) | SNB200(W) | SUB300(W) | SBB200(W) | SMB300(W) – 6 720 821 503 (2017/02)
Rõhualandusventiil
Kaitseklapi
rakendumisrõhk EL-i piires
6 bar
ei ole vajalik
6 bar max 4,8 bar
8 bar
ei ole vajalik
8 bar
max 5,0 bar
10 bar max 5,0 bar
väljaspool EL-i
ei ole vajalik
max 4,8 bar
ei ole vajalik
ei ole vajalik
ei ole vajalik
