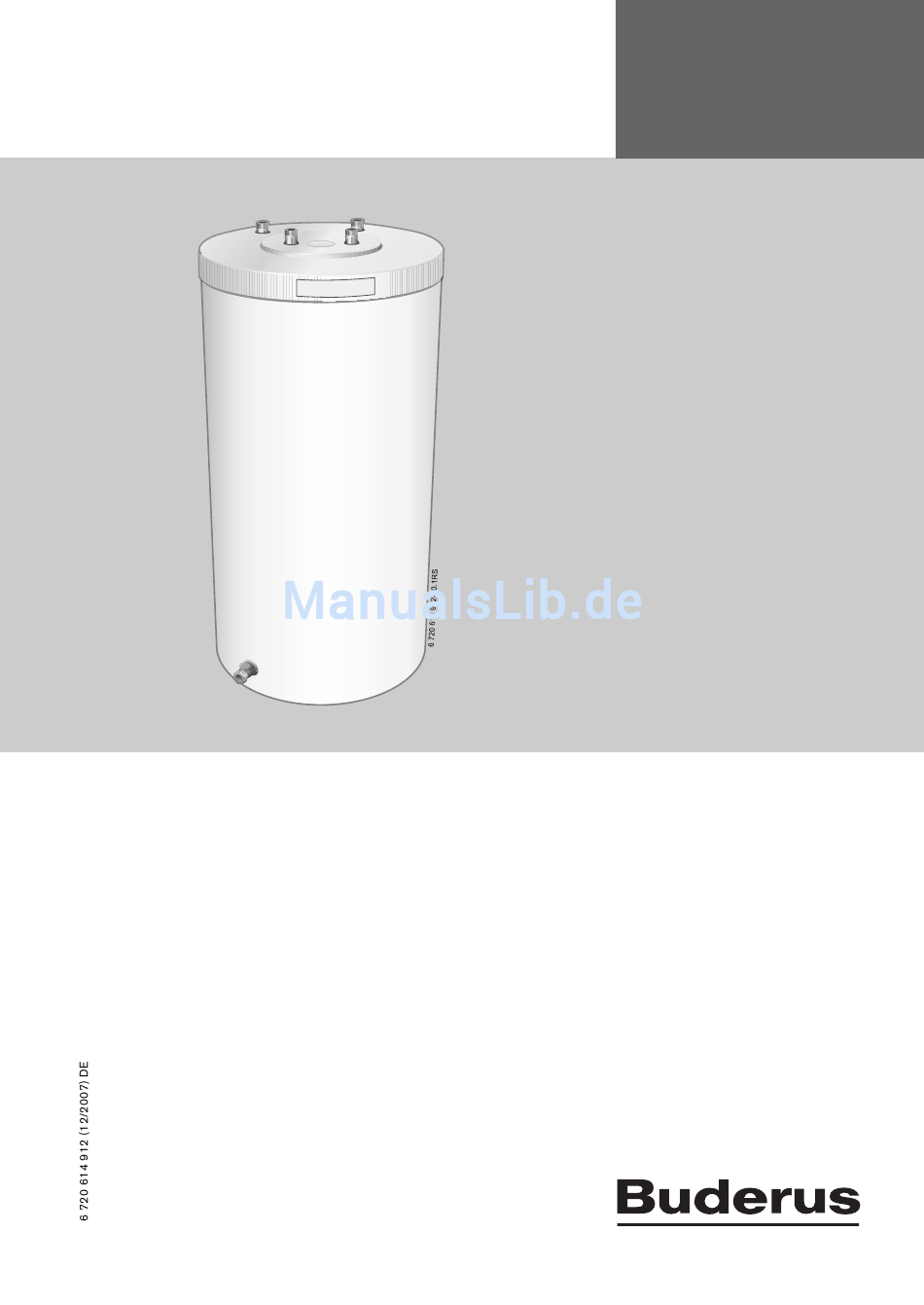

- Seite 1 Montage- und Pufferspeicher Wartungsanleitung Logalux P120 W Für das Fachhandwerk Vor Montage und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Heizwasserseitiger Anschluss und abschließende Montage des Pufferspeichers Inbetriebnahme Information des Betreibers durch den Anlagenersteller Betriebsbereitstellung Außerbetriebnahme Heizungsanlage bei Frostgefahr außer Betrieb nehmen Umweltschutz Inspektion und Wartung Empfehlung für den Betreiber Wartung und Instandsetzung Logalux P120 W - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 3: Sicherheitshinweise Und Symbolerklärung
Symbol gekennzeichnet. Sie sind durch horizontale Linien ober- und unterhalb des Textes begrenzt. Hinweise enthalten wichtige Informationen in solchen Fäl- len, in denen keine Gefahren für Mensch oder Gerät dro- hen. Logalux P120 W - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 4: Angaben Zum Produkt
– Tauchhülse (für Temperaturfühler Rücklauf – Fußschrauben – Verkleidungsdeckel aus Kunststoff Bild 1 Logalux P 120 W Fußschrauben Wärmedämmung Speicherbehälter Tauchhülse (für Temperaturfühler Vorlauf T1) und Entlüfter Verkleidungsdeckel Tauchhülse (für Temperaturfühler Rücklauf GT1) Logalux P120 W - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 5: Abmessungen Und Anschlüsse
Pufferspeicher Logalux P120 W Speicherinhalt: Speicherinhalt (Heizwasser) Vorlauf V R ¾ Rücklauf R R ¾ Messstelle M Ø Entlüfter Rp 3/8 maximale Heizwassertemperatur °C maximaler Betriebsdruck Heizwasser Weitere Angaben: Leergewicht Tab. 1 Logalux P120 W - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 6: Installation
6 - 10787 Berlin (www.beuth.de) – DIN EN 12828 (Heizungssysteme in Gebäudeplanung von Warmwasser-Heizungsanlagen) – VDE-Vorschriften Entsorgung V Verpackung des Pufferspeichers umweltgerecht ent- sorgen V Pufferspeicher bei Austausch umweltgerecht durch eine autorisierte Stelle entsorgen. Logalux P120 W - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 7: Transport
V Pufferspeicher auf ebenem und tragfähigem Boden aufstellen. V Bei Aufstellung des Pufferspeichers in Feuchträumen: Pufferspeicher auf ein Podest stellen. V Folie, Kanthölzer und Deckelpolster (Styropor) entfer- Bild 4 Empfohlene Mindest-Wandabstandsmaße nen. Logalux P120 W - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 8: Montage
Temperaturfühler in die Tauchhülse montieren Informationen hierzu aus der Dokumentation Entlüftung zu Ihrer Wärmepumpe oder des Regelgerä- Klemmfeder tes entnehmen. Führungsblech Führdraht V Fühlerleitung sorgfältig durch die Deckelöffnung zum Temperaturfühler Regelgerät verlegen. Tauchhülse Abdeckung Logalux P120 W - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 9: Heizwasserseitiger Anschluss Und Abschließende Montage Des Pufferspeichers
V Anschlussleitungen verspannungsfrei montieren. V Pufferspeicheranschlüsse bauseits verrohren. V Pufferspeicher beim Füllen über die Entlüftung Bild 2, [E], Seite 5) an der Speicheroberseite ent- lüften. V Alle Anschlüsse auf Dichtheit prüfen. Logalux P120 W - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 10: Inbetriebnahme
Die Inbetriebnahme muss durch den Ersteller der Hei- zungsanlage oder einen beauftragten Sachkundigen erfolgen. V Wärmepumpe nach den Hinweisen des Herstellers oder der entsprechenden Installationsanleitung und der Bedienungsanleitung in Betrieb nehmen. Logalux P120 W - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 11: Außerbetriebnahme
Altgeräte enthalten Wertstoffe, die einer Wiederverwer- tung zuzuführen sind. Die Baugruppen sind leicht zu trennen und die Kunst- stoffe sind gekennzeichnet. Somit können die verschiede- nen Baugruppen sortiert und dem Recycling oder der Entsorgung zugeführt werden. Logalux P120 W - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 12: Inspektion Und Wartung
V Nur Originalersatzteile verwenden! Entleeren Warnung: Verbrühungsgefahr! Heißes Wasser kann zu schweren Verbrü- hungen führen. V Pufferspeicher nach der Außerbetriebnah- me ausreichend abkühlen lassen. V Wenn erforderlich, den Pufferspeicher entleeren. Logalux P120 W - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 13 Notizen Logalux P120 W - Änderungen aufgrund technischer Verbesserungen vorbehalten.
