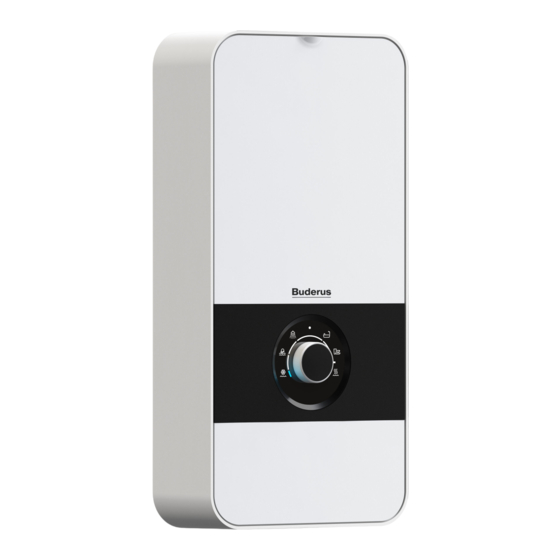

- Seite 1 Installations- und Bedienungsanleitung Elektro-Durchlauferhitzer Logamax ED166 Logamax ED166 11/13 | Logamax ED16615/18/21 | Logamax ED166 21/24/27...
-
Seite 2: Inhaltsverzeichnis
5.8 Entlüften des Geräts ..... . . 18 5.9 Gerätekonfiguration......18 Logamax ED166 – 6721851720 (2022/06) -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Bestimmungen der örtlichen Energie- • Aufzählung/Listeneintrag und Wasserversorgungsunternehmen sind einzuhalten. ▶ Das Gerät in Kaltwasser- und Trinkwasserkreisläufen (ge- – Aufzählung/Listeneintrag (2. Ebene) schlossene Kreisläufe) installieren. Tab. 1 ▶ Die Installation darf nur von einem zugelassenen Fachmann durchgeführt werden. Logamax ED166 – 6721851720 (2022/06) -
Seite 4: Normen, Vorschriften Und Richtlinien
Versorgungsnetz ▶ Das Gerät ist für die Wasserversorgung mehrerer Ver- • Bestimmungen zur elektrischen Installation und zum An- brauchsstellen, darunter auch Badewannen, geeignet. schluss an das Fernmelde- und Funknetz • Landesspezifische Normen und Vorschriften Logamax ED166 – 6721851720 (2022/06) -
Seite 5: Angaben Zum Gerät
Bild 1 Für das Gerät ist aufgrund der Landesbauordnungen ein allge- meines bauaufsichtliches Prüfzeugnis zum Nachweis der Ver- wendbarkeit hinsichtlich des Geräuschverhaltens erteilt. Zubehör • Schieber • Anschlussnippel ½" (2x) • Schrauben (4x) • Dübel (4x) Logamax ED166 – 6721851720 (2022/06) -
Seite 6: Abmessungen
Angaben zum Gerät Abmessungen Bild 2 Abmessungen in mm Bild 3 Abmessungen in mm Logamax ED166 – 6721851720 (2022/06) -
Seite 7: Gerätedesign
Das Gerät muss an einem trockenen und vor Frost geschütztem Ort gelagert werden. Bei der Handhabung: ▶ Gerät nicht fallenlassen. ▶ Gerät in der Originalverpackung transportieren und ein ge- eignetes Transportmittel benutzen. ▶ Gerät erst im Aufstellraum aus der Verpackung nehmen. Logamax ED166 – 6721851720 (2022/06) -
Seite 8: Bedienfeld
Temperatur am Gerät eingestellt werden. Gibt es diesbezüglich Einschalten keine eindeutigen Vorgaben, wird empfohlen, 50 °C einzustel- ▶ Einen Warmwasserhahn öffnen. len. Das Gerät wird eingeschaltet. Das Wasser erwärmt sich, während es durch das Gerät zirkuliert. Ausschalten ▶ Warmwasserhahn schließen. Logamax ED166 – 6721851720 (2022/06) -
Seite 9: Betriebsarten
Für Temperatur-Sperrfunktionen siehe ( Kapitel 5.9.2). der Wasserversorgung ▶ Schutzschalter an der Schalttafel ausschalten. ▶ Einen Warmwasserhahn öffnen und warten, bis die Luft komplett aus den Leitungen abgelassen ist. ▶ Warmwasserhahn schließen. ▶ Schutzschalter an der Schalttafel einschalten. Logamax ED166 – 6721851720 (2022/06) -
Seite 10: Reinigung
Installationsort ▶ Geltende Richtlinien einhalten. ▶ Gerät in einem Raum installieren, in dem die Temperatur nie unter 0 °C sinkt. ▶ Gerät nicht an Orten installieren, die mehr als 2000 m über dem Meeresspiegel liegen. Logamax ED166 – 6721851720 (2022/06) -
Seite 11: Gerät Auspacken Und Abdeckung Abnehmen
Bild 6 [0] Schutzbereich 0 [1] Schutzbereich 1 [2] Schutzbereich 2 [2*] Ohne die Wand muss sich der Schutzbereich 2 auf 600 mm von der Badewanne erstrecken [A] 600 mm Radius von der Badewanne oder Dusche Logamax ED166 – 6721851720 (2022/06) -
Seite 12: Wasseranschluss
Bild 9 Wasseranschluss ▶ Warmwasserleitung umdrehen. HINWEIS Schäden an der Installation! Schäden an den Wasserleitungen. ▶ Sicherstellen, dass die Rohrleitungen einem maximalen Druck von 10 bar und einer maximalen Temperatur von 100 °C standhalten können. Logamax ED166 – 6721851720 (2022/06) -
Seite 13: Gerät An Der Wand Montieren
Wand zu vereinfachen. [1] Kaltwassereintritt (G ½") [2] Warmwasseraustritt (G ½") ▶ Zubehör für den Wasseranschluss installieren. Bei der Installation des Absperrventils: ▶ Darauf achten, dass der Griff des Absperrventils nach un- ten weist. Logamax ED166 – 6721851720 (2022/06) -
Seite 14: Elektrischer Anschluss Des Geräts
Das Gerät darf um nicht mehr als 1° geneigt sein. ▶ Befestigungsteile voneinander trennen. Bild 18 Elektrischer Anschluss des Geräts Das Stromkabel kann in drei verschiedenen Positionen ange- schlossen werden; • Anschluss oben • Anschluss unten Bild 16 • Anschluss unten für kurze Kabel Logamax ED166 – 6721851720 (2022/06) - Seite 15 ▶ Kabelkanal entsprechend dem Durchmesser des Stromka- bels abschneiden. Bild 22 Wenn das Gerät nicht rechtwinklig an der Wand befestigt ist: ▶ Die Distanzhülsen an der Unterseite verwenden, um das Gerät auszurichten. Bild 20 Logamax ED166 – 6721851720 (2022/06)
-
Seite 16: Distanzhülsen
Abstand zwischen dem Gerät und der Wand 8 - 16 mm beträgt. Bild 26 Bild 24 Wenn das Gerät nicht sicher an der Wand befestigt ist: ▶ Kunststoffteil von der Rückseite des Geräts entfernen. Logamax ED166 – 6721851720 (2022/06) -
Seite 17: Montage Des Hydraulikblocks
▶ Hydraulikblock auf der Rückseite des Geräts positionieren. ▶ Die Wasserein- und -auslassrohre auf der Dichtmembran positionieren. Bild 28 ▶ Dichtungsringe auf den Wasseranschlüssen anbringen. Bild 27 ▶ Wasseranschlüsse festziehen. ▶ Anlage auf Dichtigkeit prüfen. Logamax ED166 – 6721851720 (2022/06) -
Seite 18: Entlüften Des Geräts
▶ Entfernte Brücken für zukünftige Änderungen oder Installa- tionen aufbewahren. Bild 29 [1] Warmwasserhahn Gerätekonfiguration VORSICHT Stromschlaggefahr! Vor der Konfiguration des Geräts: ▶ Stromversorgung im Schaltschrank ausschalten. Es ist möglich, mehrere Parameter auf demselben Gerät zu kon- Bild 31 figurieren. Logamax ED166 – 6721851720 (2022/06) -
Seite 19: Leistungsstufe Konfigurieren
Bei einer Installation mit anderen Geräten kann das Gerät Loga- J5 gemäß der nachstehenden Tabelle einstellen. max ED166 nur als primäres Gerät betrieben werden. Das Ge- rät Logamax ED166 kann nicht als sekundäres Gerät (AUX) verwendet werden. Logamax ED166 – 6721851720 (2022/06) -
Seite 20: Vorrangrelais
Die Netzanschlussklemmleiste kann oben oder unten am Gerät montiert werden. Der elektrische Anschluss kann auf 3 verschiedene Arten erfol- gen: • Anschluss oben (Abb. 34) • Anschluss unten (Abb. 35) • Anschluss unten für kurze Kabel (Abb. 36) Logamax ED166 – 6721851720 (2022/06) - Seite 21 [B] ≤ 70 mm Die Öffnung des Kabelkanals muss sorgfältig an das Stromkabel angepasst sein. Wenn der Kabelkanal bei der Montage beschä- digt wird, müssen die Beschädigungen wasserdicht verschlos- sen werden. Bild 35 Anschluss unten Logamax ED166 – 6721851720 (2022/06)
- Seite 22 ▶ Das Stromkabel so positionieren, dass die mittlere Schrau- be des Gerätes ungehindert eingeschraubt und die Abde- Bild 40 ckung des Geräts somit befestigt werden kann. ▶ Ende des Kabelkanals entsprechend dem Durchmesser des Stromkabels abschneiden, damit dies dicht abschließt. Logamax ED166 – 6721851720 (2022/06)
-
Seite 23: Geräteabdeckung Installieren
Die Erstinbetriebnahme des Durchlauferhitzers muss durch eine zugelassene Fachkraft erfolgen, die dem Kunden sämtli- che für den ordnungsgemäßen Betrieb des Gerätes erforderli- Bild 45 chen Informationen zur Verfügung stellt. ▶ Kaltwasserventil öffnen. ▶ Alle Anschlüsse auf Dichtheit prüfen. Logamax ED166 – 6721851720 (2022/06) -
Seite 24: Durchflussbegrenzer Entfernen
▶ Durchflussbegrenzer des Geräts entfernen. ▶ Bei den Wartungsarbeiten ausgebaute Dichtungen durch Neuteile ersetzen. ▶ Nach der Durchführung von Wartungsarbeiten die Reset- Taste drücken, um das Gerät neu zu starten. Bild 48 Durchflussbegrenzer entfernen. Logamax ED166 – 6721851720 (2022/06) -
Seite 25: Probleme
Wasser mehr. Heizwiderstände kurzzeitig ab (weiße LED blinkt 2x pro Sekunde). (Rote) LED blinkt Störung im Gerät. ▶ Warmwasserhahn schließen und wieder öffnen. Wenn die Störung bestehen bleibt: ▶ Kundendienst benachrichtigen. Tab. 9 Probleme Logamax ED166 – 6721851720 (2022/06) -
Seite 26: Technische Daten
1) Werte nach VDE 0100-520 für Installationen vom Typ C. Je nach Installation, Schutzart und nationalen Vorschriften kann ein größerer Kabelquerschnitt erforderlich sein. 2) Bei der Erstinbetriebnahme des Geräts sollte die Wasserdurchflussmenge mindestens 3.5 l/min betragen. 3) Der Druckabfall im Mischer sollte zu diesem Wert hinzuaddiert werden. Tab. 10 Technische Kenndaten Logamax ED166 – 6721851720 (2022/06) -
Seite 27: Produktdaten Zum Energieverbrauch
Emission von Stickoxiden (nur für Gas oder Öl) Wöchentlicher Brennstoffverbrauch mit intelli- fuel, week, genter Regelung smart Wöchentlicher Stromverbrauch mit intelligenter elec, week, Regelung smart Wöchentlicher Brennstoffverbrauch mit intelli- , week fuel genter Regelung Wöchentlicher Stromverbrauch ohne intelligente elec, week Regelung Logamax ED166 – 6721851720 (2022/06) - Seite 28 Technische Daten Produktdaten Symbol Einheit Speichervolumen Mischwasser bei 40 °C Tab. 11 Produktdaten zum Energieverbrauch Logamax ED166 – 6721851720 (2022/06)
-
Seite 29: Umweltschutz Und Entsorgung
