ELEKTRIFIZIERUNG UND VERKABELUNG
Elektrifizierung und Verkabelung beim ray table Konferenztischsystem
Zur Elektrifizierung Ihres ray table Konferenztischsystems stehen Ihnen verschiedene Profilboxen zur Auswahl. Alle Modelle
werden standardmäßig mit einem 3m-Zuführungskabel geliefert. Bei der Verkabelung Ihres ray table Konferenztisches kön-
nen Sie aus den folgenden Optionen der horizontalen und vertikalen Kabelführung wählen. Zur horizontalen Kabelführung
können Sie einen Kabelkanal einsetzen. Der Kabelkanal ist ab einer Tischlänge von 200 cm erhältlich. Zudem stehen
verschiedene Profilboxen zur Auswahl. Wenn Sie sich für den Kauf einer zugehörigen Profilbox entschieden haben, wird
diese bereits am Kabelkanal vormontiert angeliefert.
Horizontale Kabelführung mithilfe eines Kabelkanals

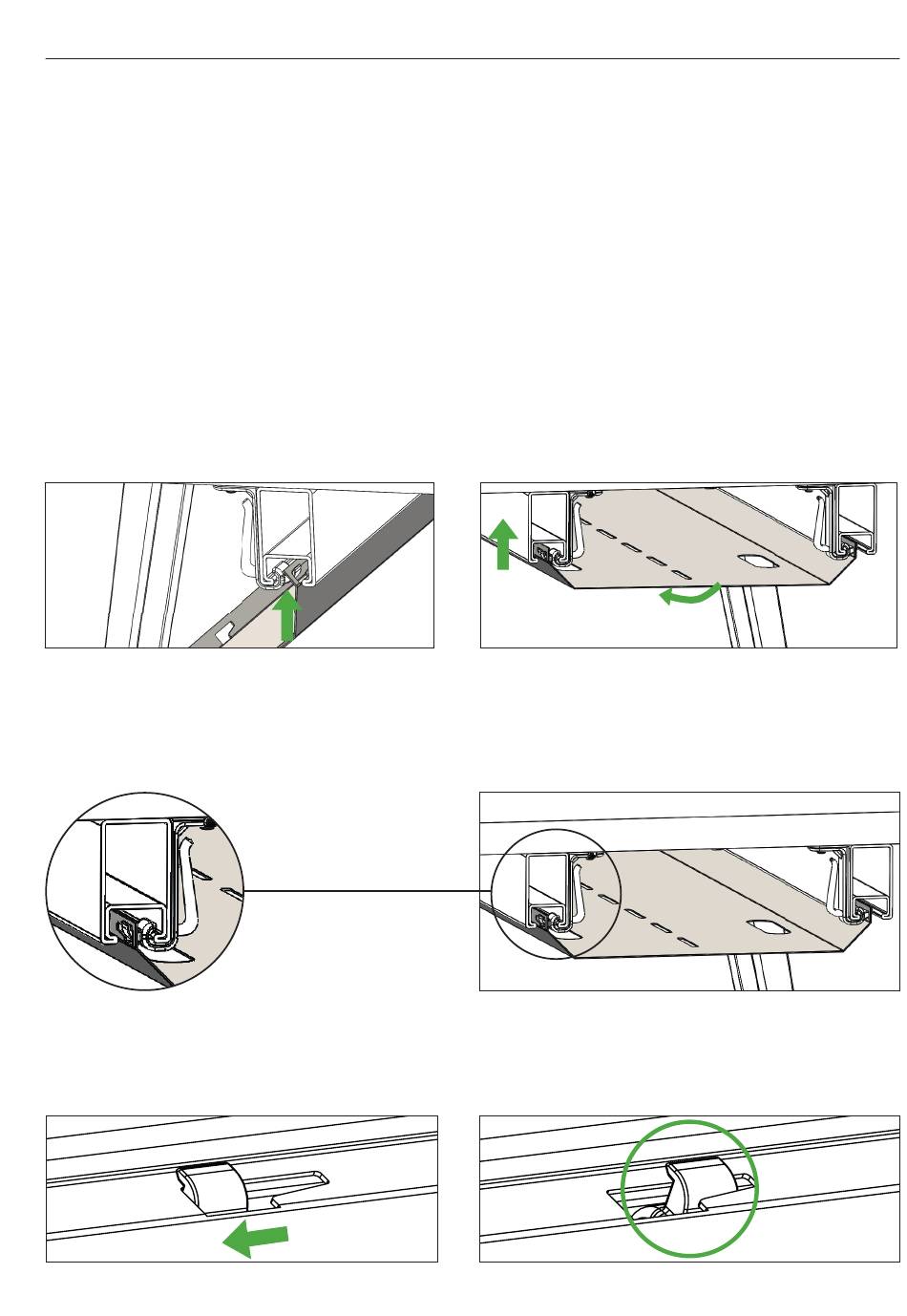

MONTAGESCHRITT 1
Im ersten Schritt hängen Sie die Öffnungen des Kabel-
kanals in die Klammern der Kunststoffwinkel innerhalb
der Schiene des Zargenrahmens ein.
MONTAGESCHRITT 3
Nachdem Sie den Kabelkanal in alle Kunststoffhaken eingehängt
haben, drücken Sie den Kabelkanal an den jeweiligen Stellen nach
unten, um ihn an der richtigen Position einzurasten.
MONTAGESCHRITT 4
Schieben Sie den Kabelkanal bis zum Anschlag der
Verengung, um ihn zu verriegeln.
MONTAGESCHRITT 2
Im zweiten Schritt schwenken Sie die offene Seite zur gegen-
überliegenden Schiene und drücken Sie den Kanal mit der
Öffnung durch den Kunststoffhaken der Klammer, um den
Kanal zu verhaken.
Anleitung zur Montage | Elektrifizierung und Verkabelung
