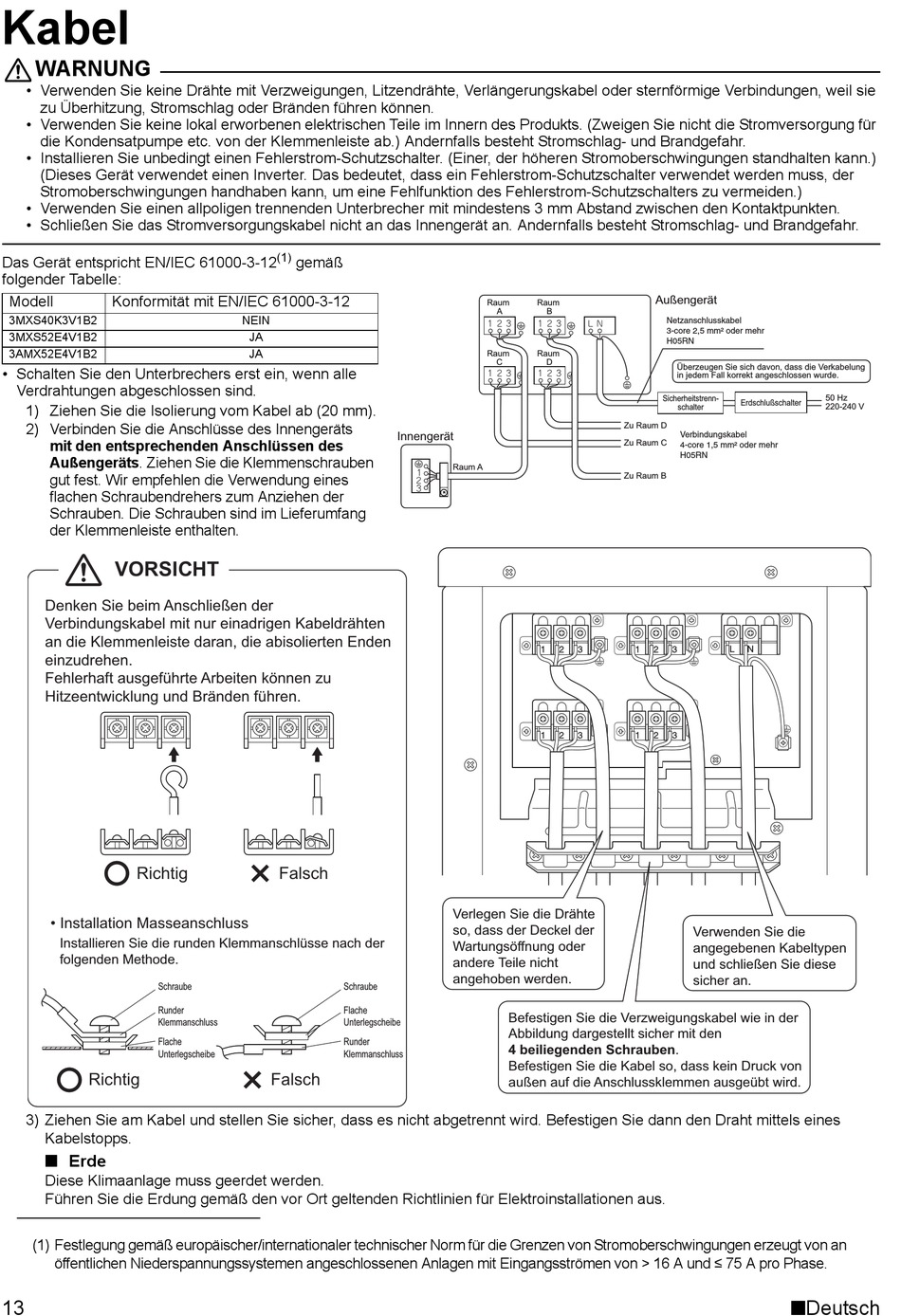

Daikin 3MXS40K3V1B2 Installationsanleitung Seite 16

Kabel
WARNUNG
• Verwenden Sie keine Drähte mit Verzweigungen, Litzendrähte, Verlängerungskabel oder sternförmige Verbindungen, weil sie
zu Überhitzung, Stromschlag oder Bränden führen können.
• Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für
die Kondensatpumpe etc. von der Klemmenleiste ab.) Andernfalls besteht Stromschlag- und Brandgefahr.
• Installieren Sie unbedingt einen Fehlerstrom-Schutzschalter. (Einer, der höheren Stromoberschwingungen standhalten kann.)
(Dieses Gerät verwendet einen Inverter. Das bedeutet, dass ein Fehlerstrom-Schutzschalter verwendet werden muss, der
Stromoberschwingungen handhaben kann, um eine Fehlfunktion des Fehlerstrom-Schutzschalters zu vermeiden.)
• Verwenden Sie einen allpoligen trennenden Unterbrecher mit mindestens 3 mm Abstand zwischen den Kontaktpunkten.
• Schließen Sie das Stromversorgungskabel nicht an das Innengerät an. Andernfalls besteht Stromschlag- und Brandgefahr.
Das Gerät entspricht EN/IEC 61000-3-12
folgender Tabelle:
Modell Konformität mit EN/IEC 61000-3-12
3MXS40K3V1B2
3MXS52E4V1B2
3AMX52E4V1B2
• Schalten Sie den Unterbrechers erst ein, wenn alle
Verdrahtungen abgeschlossen sind.
1) Ziehen Sie die Isolierung vom Kabel ab (20 mm).
2) Verbinden Sie die Anschlüsse des Innengeräts
mit den entsprechenden Anschlüssen des
Außengeräts. Ziehen Sie die Klemmenschrauben
gut fest. Wir empfehlen die Verwendung eines
flachen Schraubendrehers zum Anziehen der
Schrauben. Die Schrauben sind im Lieferumfang
der Klemmenleiste enthalten.
VORSICHT
Denken Sie beim Anschließen der
Verbindungskabel mit nur einadrigen Kabeldrähten
an die Klemmenleiste daran, die abisolierten Enden
einzudrehen.
Fehlerhaft ausgeführte Arbeiten können zu
Hitzeentwicklung und Bränden führen.
Richtig
• Installation Masseanschluss
Installieren Sie die runden Klemmanschlüsse nach der
folgenden Methode.
Schraube
Runder
Klemmanschluss
Flache
Unterlegscheibe
Richtig
3) Ziehen Sie am Kabel und stellen Sie sicher, dass es nicht abgetrennt wird. Befestigen Sie dann den Draht mittels eines
Kabelstopps.
n Erde
Diese Klimaanlage muss geerdet werden.
Führen Sie die Erdung gemäß den vor Ort geltenden Richtlinien für Elektroinstallationen aus.
(1) Festlegung gemäß europäischer/internationaler technischer Norm für die Grenzen von Stromoberschwingungen erzeugt von an
öffentlichen Niederspannungssystemen angeschlossenen Anlagen mit Eingangsströmen von > 16 A und ≤ 75 A pro Phase.
13
(1)
gemäß
NEIN
JA
JA
Innengerät
Falsch
Schraube
Flache
Unterlegscheibe
Runder
Klemmanschluss
Falsch
Raum Raum
A B
Raum Raum
C D
Raum A
Verlegen Sie die Drähte
so, dass der Deckel der
Wartungsöffnung oder
andere Teile nicht
angehoben werden.
Befestigen Sie die Verzweigungskabel wie in der
Abbildung dargestellt sicher mit den
4 beiliegenden Schrauben.
Befestigen Sie die Kabel so, dass kein Druck von
außen auf die Anschlussklemmen ausgeübt wird.
Außengerät
Netzanschlusskabel
3-core 2,5 mm² oder mehr
H05RN
Überzeugen Sie sich davon, dass die Verkabelung
in jedem Fall korrekt angeschlossen wurde.
Sicherheitstrenn-
Erdschlußschalter
schalter
Zu Raum D
Verbindungskabel
Zu Raum C
4-core 1,5 mm² oder mehr
H05RN
Zu Raum B
L N
Verwenden Sie die
angegebenen Kabeltypen
und schließen Sie diese
sicher an.
nDeutsch
50 Hz
220-240 V
