PCM FIREWORKS III Ultralight Bauanleitung Seite 14

FW3 ultra Bauanleitung

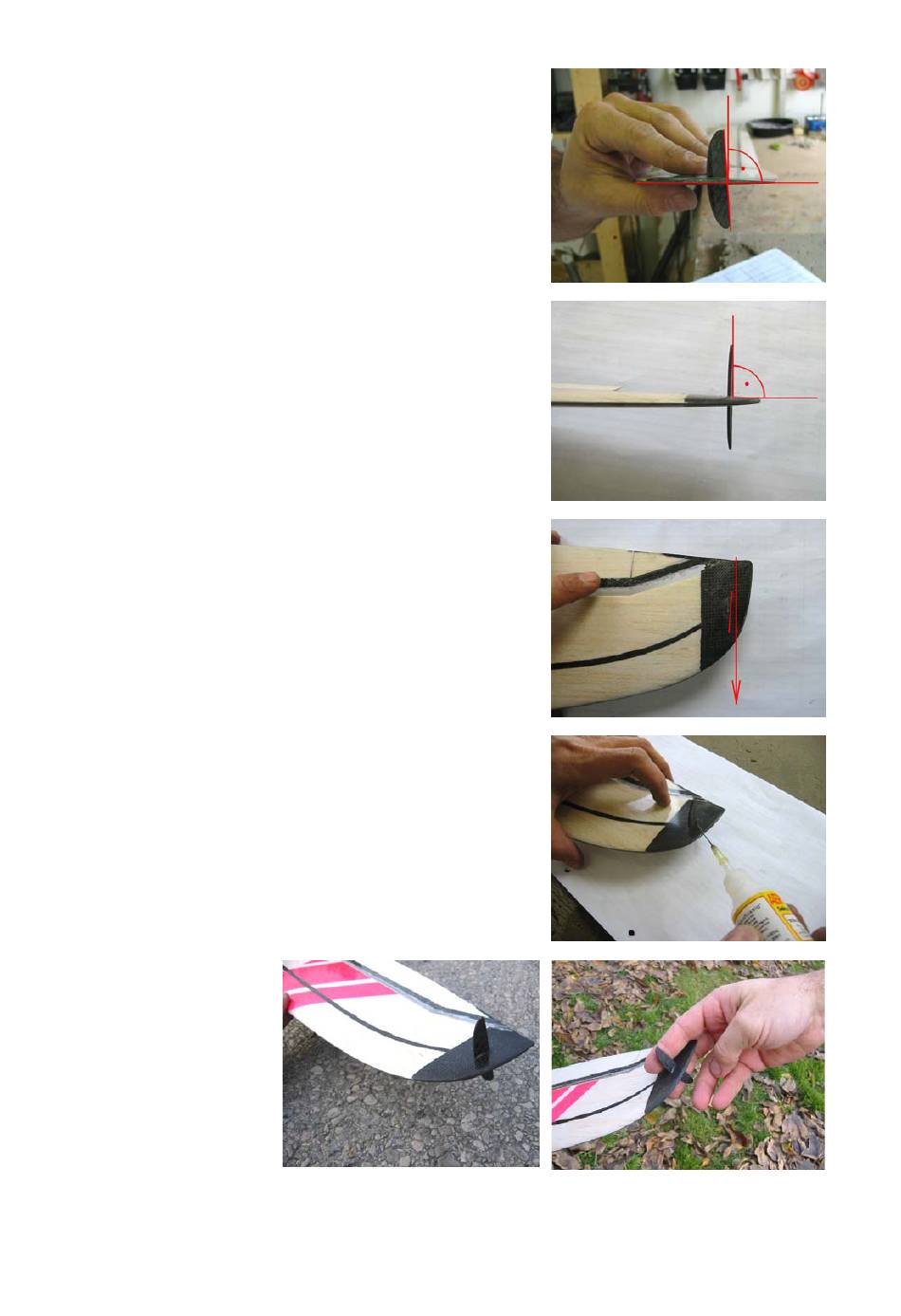

Ausrichtung
Ansicht von der Seite:
Das Blade wird auf der Oberseite etwas in Flugrichtung
geneigt.
Ansicht von vorne:
Das Blade wird in einem rechten Winkel auf die
Tragfläche eingebaut.
Ansicht von oben:
Das Achse des Blades ist - in Flugrichtung gesehen -
etwas zum Rumpf gedreht.
Wenn der Schnitt groß genug ist, kann das Blade
durchgesteckt werden. Nun wird es in allen Achsen
korrekt ausgerichtet. (siehe oben)
Wenn die Position passt, wird das Wurfblade mit
Sekundenkleber fixiert.
Fertig eingebautes
Wurfblade
www.pcm.at
Jänner 2009
14
