Einbau Wurfblade - PCM FIREWORKS III Ultralight Bauanleitung

FW3 ultra Bauanleitung

8. Einbau Wurfblade

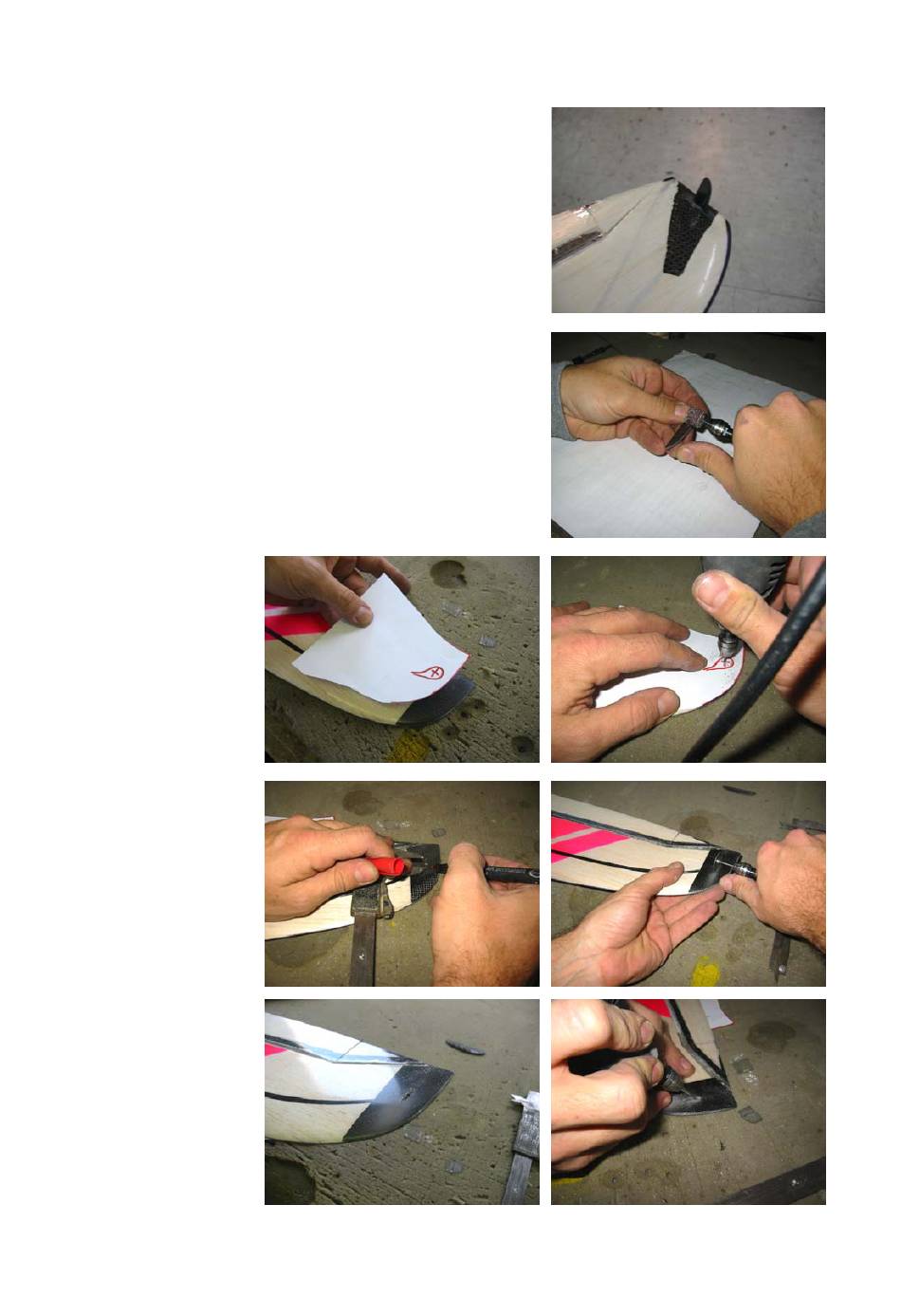

FWIII Flächenende mit fertig eingebautem Wurfblade.
Falls nötig, wird das mitgelieferte Blade etwas beschliffen,
sodass es gut in der Hand liegt. Die Hinterkante darf
dabei nicht zu scharf sein, sodass man sich die Finger beim
Werfen nicht verletzt.
(Der Einbau wird anhand einer FW4 Tragfläche gezeigt.
Der Einbau in die FW3 Tragfläche erfolgt analog.)
Anhand der
mitgelieferten
Schablone wird an
der markierten Stelle
ein Loch gebohrt.
(Beide Randbögen -
links und rechts -
sind für den Einbau
von Wurfstiften
vorbereitet.)
Die Länge des
Blades wird mit
einem Stift
angezeichnet.
Die Achse des
Blades ist dabei - in
Flugrichtung
gesehen - etwas zum
Rumpf gedreht.
Dann wird mit einer
kleinen Trennscheibe
und/oder einem
kleinen Fräser die
entsprechende
Öffnung in die
Tragfläche
geschnitten.
