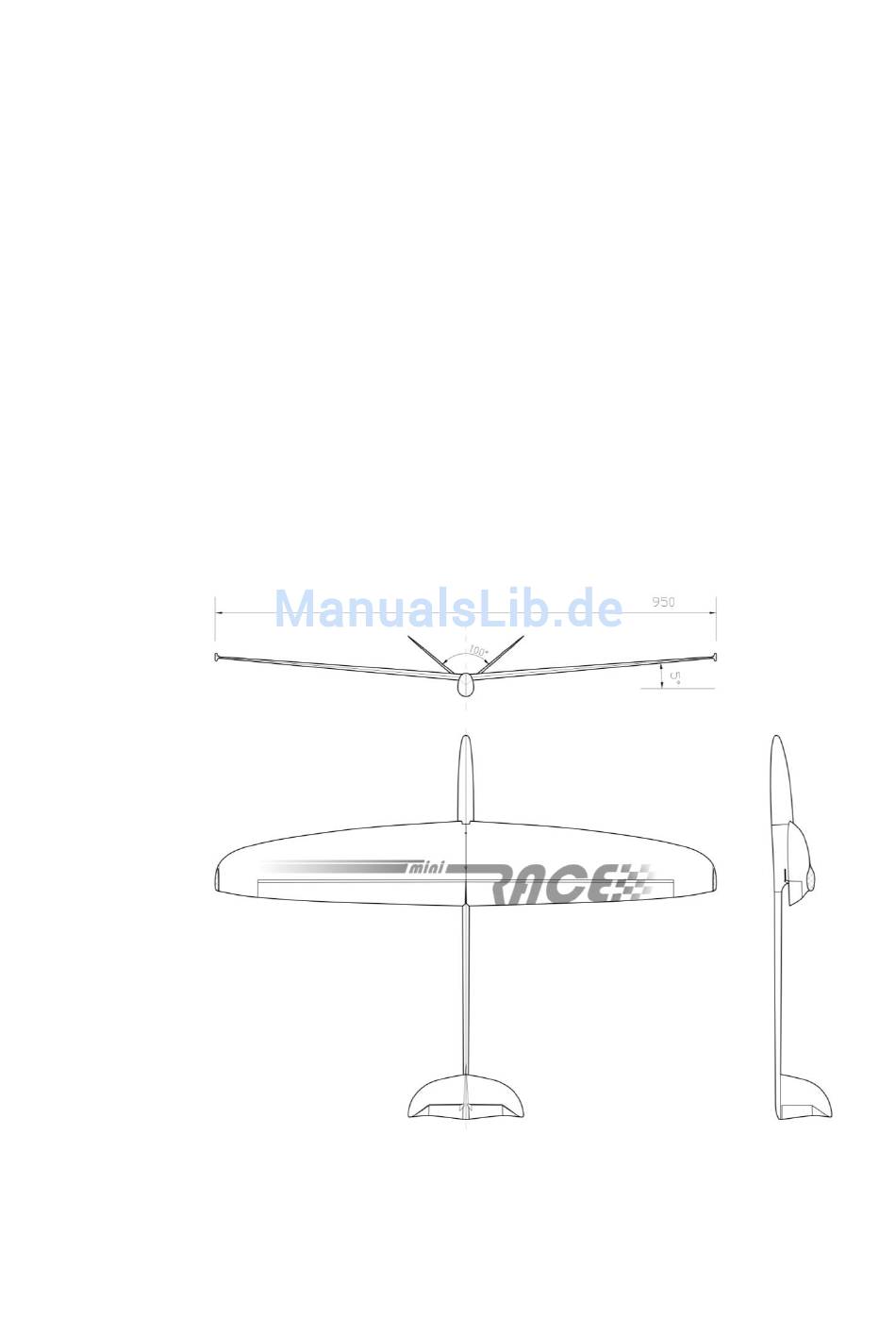

- Seite 1 MINI-Race Bauanleitung Dezember 2013 Spannweite [mm]: Streckung: Flügelfläche [dm2]: 11,7 Flächenbelastung [g/dm²] : Fluggewicht [g]: Profil: AG03 mod BAUANLEITUNG SEGLER MINI-RACE www.pcm.at...
-
Seite 2: Inhaltsverzeichnis
MINI-Race Bauanleitung Dezember 2013 INHALT DATEN 1. Bausatz – Inhalt 2. Was brauche ich zusätzlich 3. Elektronische Ausstattung 4. Einstelldaten FERTIGSTELLEN DES MODELLS 5. Allgemeines zu HLG-Modellen 6. Rumpf Rohbau 7. Leitwerk 8. Einbau Anlage im Rumpf 9. Querruderanlenkung 10. Antenneneinbau SONSTIGES 11. -
Seite 3: Daten
MINI-Race Bauanleitung Dezember 2013 DATEN 1. Bausatz – Inhalt Rumpf (Haube, Mittelteil, Rohr) Tragfläche V-Leitwerk Servobrett Kohlehebel für Höhensteuerung, 2Stk. Kohlehebel für Querrudersteuerung, 2 Stk. Kohlerohre für Schubstangen Querrudersteuerung, 2 Stk. Kevlarseil für Höhenruder Stahldraht für Torsionsfeder, 2 Stk. Schrauben, 2 Stk., für Tragflächenbefestigung... -
Seite 4: Einstelldaten
MINI-Race Bauanleitung Dezember 2013 4. Einstelldaten Schwerpunkt: 62mm (gemessen von der Nasenleiste Tragflächenmitte nach hinten) Ruderausschlag Wölbung negativ (Speed) Wölbung positiv (Thermik) Landestellung Snap Flap www.pcm.at... -
Seite 5: Fertigstellen Des Modells
MINI-Race Bauanleitung Dezember 2013 FERTIGSTELLUNG DES MODELLS 5. Allgemeines zu Leicht-Modellen Leicht-Modelle wie MINI-Fireworks sind so konstruiert, dass sie bei möglichst wenig Gewicht den Beanspruchungen des Flugs und der Landung standhalten. Alle Bauteile werden unter diesen Gesichtspunkten auf das Minimum dimensioniert und möglichst materialsparend gefertigt. - Seite 6 MINI-Race Bauanleitung Dezember 2013 Weiters muss kontrolliert werden, dass die Abstände zwischen Rohrende und den beiden Enden der aufgeschraubten Tragfläche gleich lang sind. Wenn alle Ausrichtungen stimmen, wird das Rohr mit Epoxy-Kleber (z.B. UHU 300 endfest oder Pattex Stabilit) mit dem Mittelteil des Rumpfs fest verklebt.
-
Seite 7: Leitwerk
