Bedienungsanleitung
für den Anlagenbetreiber
Wohnungslüftungs-System mit Wärmerückgewinnung
VITOVENT 300-W
VITOVENT 300-C
Bitte aufbewahren!
5697034 DE
6/2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOVENT 300-W

Inhaltszusammenfassung für Viessmann VITOVENT 300-W

  • Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Wohnungslüftungs-System mit Wärmerückgewinnung VITOVENT 300-W VITOVENT 300-C Bitte aufbewahren! 5697034 DE 6/2017...
  • Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.

  • Seite 3: Für Ihre Sicherheit

    Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Bedingungen an die Aufstellung Gefahr Achtung Leicht entflammbare Flüssigkeiten und Materia- Unzulässige Umgebungsbedingungen können lien (z. B. Benzin, Lösungs- und Reinigungsmit- Schäden an der Anlage verursachen und einen tel, Farben oder Papier) können Verpuffungen sicheren Betrieb gefährden. und Brände auslösen.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Zuerst informieren Symbole ....................Bestimmungsgemäße Verwendung ............Einsatz im Passivhaus ................ ■ Erstinbetriebnahme ................Zulässige Umgebungstemperaturen ..........■ Fachbegriffe ................... Ihre Anlage ist voreingestellt ..............Tipps zum Energiesparen ..............Tipps für mehr Komfort ................Empfohlene Lüftungsstufen ..............2.
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Ablufttemperatur-Sollwert ..............37 ■ Ablufttemperaturdifferenz ..............37 ■ Außenluft .................... 37 ■ Außenlufttemperatur ................37 ■ Bypass ....................37 ■ Bypassfunktion ................... 38 ■ -/Feuchtesensor ................38 ■ -Konzentration ................38 ■ Druckungleichgewicht ................. 39 ■ Erdwärmetauscher ................39 ■...

  • Seite 6: Zuerst Informieren

    Die gewerbliche oder industrielle Verwendung zu Gebrauch vorgesehen, d. h. auch nicht eingewiesene einem anderen Zweck als zur Wohnungslüftung gilt als Personen können das Gerät sicher bedienen. nicht bestimmungsgemäß. Einsatz im Passivhaus Vitovent 300-W und Vitovent 300-C entsprechen den Anforderungen für den Einsatz im Passivhaus.

  • Seite 7: Erstinbetriebnahme

    Zuerst informieren Erstinbetriebnahme Die Erstinbetriebnahme und Anpassung des Woh- Hinweis nungslüftungs-Systems an die örtlichen und baulichen In dieser Bedienungsanleitung werden auch Funktio- Gegebenheiten sowie die Einweisung in die Bedie- nen beschrieben, die nur mit einigen Lüftungsgeräten nung müssen von Ihrem Heizungs-/Lüftungsfachbe- oder mit Zubehör möglich sind.

  • Seite 8: Tipps Für Mehr Komfort

    Zuerst informieren Tipps für mehr Komfort Erhöhte Luftfeuchte und/oder vermehrte Geruchs- bildung, z. B. beim Kochen (siehe Seite 16) Stellen Sie vorübergehend eine erhöhte Lüftungs- ■ stufe ein, z. B. Intensivlüftung. Empfohlene Lüftungsstufen Stellen Sie die Lüftungsstufe abhängig von der Situa- tion ein.

  • Seite 9: Über Die Bedienung

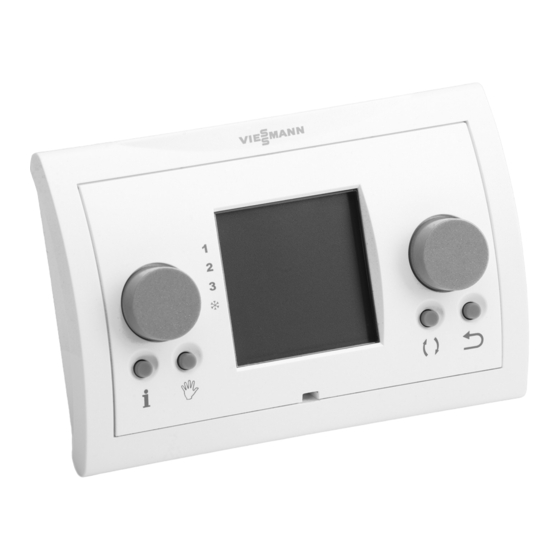

    Über die Bedienung Bedienteil Alle Einstellungen an Ihrem Wohnungslüftungs-Sys- tem nehmen Sie zentral am Bedienteil vor. G : 1 08:30 Montag 09.01.13 08:00 - 23:00 Filter Abb. 1 Wandhalterung LC-Display mit Hintergrundbeleuchtung Bedienteil Sie gelangen einen Schritt im Menü zurück oder Einstellknopf Sie brechen eine begonnene Einstellung ab.

  • Seite 10: Basis-Menü

    Über die Bedienung Basis-Menü Im Basis-Menü werden die momentan aktiven So rufen Sie das Basis-Menü auf: Betriebszustände und die eingestellte Lüftungsstufe Drücken Sie die Taste so oft, bis das Basis-Menü angezeigt. Die Lüftungsstufe können Sie vorüberge- angezeigt wird. hend ändern (siehe Seite 16). G : 1 08:30 09.01.13...

  • Seite 11: Wie Sie Bedienen

    Über die Bedienung Hauptmenü (Fortsetzung) G : 1 08:30 Montag 09.01.13 Hauptmenu Servicemenü Einstellmenu Bedienm Einstellmenu Gerätes Info menu Install. zurück Abb. 3 Wie Sie bedienen Falls Sie einige Minuten lang keine Einstellungen am 3. Um die Auswahl zu bestätigen, drücken Sie den Bedienteil vorgenommen haben, wird die Hintergrund- Einstellknopf.

  • Seite 12: Ein- Und Ausschalten

    Ein- und Ausschalten Wohnungslüftungs-System einschalten Stecken Sie den Netzanschluss-Stecker des Lüftungs- geräts in eine Schuko-Steckdose. Nach kurzer Zeit erscheint im Display des Bedienteils das Basis-Menü (siehe Seite 10). Ihr Wohnungslüf- tungs-System ist nun betriebsbereit. Wohnungslüftungs-System ausschalten Achtung Falls das Wohnungslüftungs-System dauerhaft ausgeschaltet ist, besteht die Gefahr von Feuch- teschäden im Gebäude.

  • Seite 13: Zeitprogramme

    Zeitprogramme Zeitprogramme Beachten Sie bei der Einstellung der Zeitprogramme Weitere Informationen finden Sie im Kapitel folgende Punkte: „Begriffserklärungen“ im Anhang. Die Zeitprogramme beinhalten max. 6 aufeinander ■ folgende Perioden pro Tag („Periode 1“ bis „Peri- Mit den Zeitprogrammen können Sie das Wohnungs- ode 6“).

  • Seite 14: Perioden Aktivieren Und Hinzufügen

    Zeitprogramme Zeitprogramme (Fortsetzung) Hauptmenü 6. „Startzeit“: Stellen Sie die gewünschte Anfangszeit 1. „Einstellmenu Bedienm“ ein. Bestätigen Sie die Einstellung. 2. „Perioden“ 7. „Lüftung“: Stellen Sie die gewünschte Lüftungs- 3. „P2: Woche/Wochenende“ stufe ein. Bestätigen Sie die Einstellung. 4. Um die Perioden für Montag bis Freitag einzustel- 8.
  • Seite 15 Zeitprogramme Zeitprogramme (Fortsetzung) Perioden deaktivieren und löschen Eine deaktivierte Periode bleibt erhalten, wird aber im Ablauf des Zeitprogramms nicht berücksichtigt. Gleich- zeitig werden alle folgenden Perioden gelöscht. Hinweis „Periode 1“ kann nicht deaktiviert werden. Hauptmenü 1. „Einstellmenu Bedienm“ 2. „Perioden“ 3.

  • Seite 16: Handbetrieb

    Handbetrieb Lüftungsstufe dauerhaft ändern Im „Handbetrieb“ läuft Ihr Wohnungslüftungs-System Basis-Menü dauerhaft mit der gewählten Lüftungsstufe. 1. Drücken Sie Empfehlungen zur Einstellung der Lüftungsstufen 2. Stellen Sie die gewünschte Lüftungsstufe ein. siehe Seite 8. Bestätigen Sie die Einstellung. 3. Im Display wird „Handbetrieb“ angezeigt. G : 1 Der „Handbetrieb“...
  • Seite 17 Handbetrieb Lüftungsstufe vorübergehend ändern (Fortsetzung) ■ Innerhalb des Zeitraums können Sie am Bedienteil nur Grundlüftung einstellen. ■ Um den Zeitraum für Intensivlüftung vorzeitig zu beenden, drücken Sie am Funk-Bedienschalter Die vor dem Beginn des Zeitraums aktive Lüftungs- funktion wird fortgesetzt, z. B. das Zeitprogramm.

  • Seite 18: Geräteeinstellungen

    ■ ■ „ZH+WRG“ Luftvolumenströme einstellen Weitere Informationen finden Sie im Kapitel „Begriffserklärungen“ im Anhang. Werkseitige Einstellungen Anzeige Lüftungsstufe Vitovent 300-C Vitovent 300-W für max. Luftvolumenstrom 300 m 400 m „Luftdurchs. 0“ Grundlüftung (minimaler 30 m 50 m 50 m Luftvolumenstrom) „Luftdurchs.

  • Seite 19: Ablufttemperaturdifferenz Einstellen

    Geräteeinstellungen Geräteeinstellungen (Fortsetzung) 4. Stellen Sie den erforderlichen Luftvolumenstrom ein. Bestätigen Sie die Einstellung. 5. Wiederholen Sie die Einstellungen für die übrigen Lüftungsstufen. 6. Um das Menü zu verlassen, drücken Sie Ablufttemperatur-Sollwert einstellen für Bypass Hauptmenü Weitere Informationen finden Sie im Kapitel 1.

  • Seite 20: Externes Elektrisches Vorheizregister Aktivieren

    Geräteeinstellungen Geräteeinstellungen (Fortsetzung) Druckungleichgewicht ausgleichen Hauptmenü Weitere Informationen finden Sie im Kapitel 1. „Einstellmenü Gerätes“ „Begriffserklärungen“ im Anhang. 2. „Einst Schr nr“ 3. „Druckun.-bet.“ Werkseitige Einstellungen: 4. Wählen Sie „EIN“. Bestätigen Sie die Auswahl. „Druckun.-bet.“: „EIN“ ■ 5. „Druckun.-st.“ ■ „Druckun.-st.“: 0 m 6.

  • Seite 21: Wege-Umschaltklappe Für Erdwärmetauscher Aktivieren

    Geräteeinstellungen Geräteeinstellungen (Fortsetzung) Ihr Heizungs-/Lüftungsfachbetrieb hat einen Feuchte- Funktionskontrolle sensor (Zubehör) an Ihr Lüftungsgerät angeschlossen. Damit Ihr Lüftungsgerät den Luftvolumenstrom in Hauptmenü Abhängigkeit der Luftfeuchte anpassen kann, muss 1. „Info menu Install.“ der Feuchtesensor einmalig aktiviert und eingestellt 2. Wenn für „RH“ ein Wert größer 0,0 % angezeigt werden.

  • Seite 22: Weitere Einstellungen

    Weitere Einstellungen Uhrzeit einstellen Hauptmenü: 1. „Einstellmenu Bedienm“ 2. „Zeit“ 3. Stellen Sie Stunden, Minuten und Sekunden ein. Stellen Sie jede Zahl einzeln ein. Bestätigen Sie jede Einstellung. Die aktive Zahl ist unterstrichen. 4. Um das Menü zu verlassen, drücken Sie Datum einstellen Hauptmenü: 1.

  • Seite 23: Geräteeinstellungen Zurücksetzen

    Weitere Einstellungen Werkseitige Einstellung wiederherstellen (Fortsetzung) Bedienteil einsetzen Abb. 8 Halten Sie beim Einsetzen des Bedienteils den Ein- stellknopf gedrückt. Als Bestätigung für das Zurück- setzen der Einstellungen wird im Display kurzzeitig „Parameter-Reset“ angezeigt. Geräteeinstellungen zurücksetzen Achtung Alle von Ihrem Heizungs-/Lüftungsfachbetrieb angepassten Geräteeinstellungen werden zurückgesetzt.

  • Seite 24: Abfragen

    Abfragen Informationen abfragen Einstellwerte und Betriebszustände abfragen Basis-Menü 1. Drücken Sie . G : 1 08:30 Montag 2. Um das Menü zu verlassen, wählen Sie „zurück“ 09.01.13 oder drücken Sie Information Stufe 3 300 m Bypass Frost Fehler zurück Abb. 9 Die angezeigten Informationen haben folgende Bedeutung: Anzeige Bedeutung...
  • Seite 25 Abfragen Meldungen abfragen (Fortsetzung) 4. „Bestätigen“ G : 1 5. Um das Menü zu verlassen, wählen Sie „zurück“ 08:30 Sonntag oder drücken Sie 09.01.13 E 104 Abb. 10 1. Prüfen Sie, ob mehrere Störungen aufgetreten sind. Lassen Sie sich hierfür die Störungsübersicht anzei- gen (siehe Kapitel „Störungsübersicht anzeigen“).

  • Seite 26: Was Ist Zu Tun

    Was ist zu tun? Luftaustausch zu gering Ursache Behebung Das Wohnungslüftungs-System ist ausgeschaltet. Stecken Sie den Netzanschluss-Stecker ein (siehe ■ Seite 12). Schalten Sie den Hauptschalter ein (falls vorhanden, ■ außerhalb des Aufstellraums). Schalten Sie die Sicherung in der Stromkreisvertei- ■...

  • Seite 27: Und „E

    Was ist zu tun? „ “ und „E...“ wird angezeigt Ursache Behebung Es liegt eine Störung Ihres Wohnungslüftungs-Systems Gehen Sie wie auf Seite 24 beschrieben vor. vor. „Filter“ wird angezeigt Ursache Behebung Die Filter in Ihrem Lüftungsgerät und in den Abluft- Reinigen Sie die Filter im Lüftungsgerät und in den Ab- ■...

  • Seite 28: Instandhaltung

    Instandhaltung Reinigung ■ Das Gehäuse des Lüftungsgeräts darf mit einem ■ Wir empfehlen, das Lüftungsgerät sowie das Lei- handelsüblichen Haushaltsreiniger (kein Scheuermit- tungssystem regelmäßig (einmal jährlich) durch den tel) gereinigt werden. Heizungs-/Lüftungsfachbetrieb warten und ggf. reini- Die Außenluft- und Abluftfilter im Lüftungsgerät gen zu lassen.
  • Seite 29 Instandhaltung Filter reinigen oder austauschen (Fortsetzung) Vitovent 300-W Lüftungsgerät öffnen Abb. 11...
  • Seite 30 Instandhaltung Filter reinigen oder austauschen (Fortsetzung) Filter reinigen, ggf. austauschen Hinweis Merken Sie sich vor dem Herausziehen der Filter die Einbaulage. Bringen Sie ggf. mit einem Stift eine Mar- kierung an. Abb. 12 Abluftfilter Außenluftfilter...
  • Seite 31 Instandhaltung Filter reinigen oder austauschen (Fortsetzung) Vitovent 300-C Filterboxen aus dem Gerät herausziehen Abb. 13 Box für Abluftfilter Box für Außenluftfilter...
  • Seite 32 Instandhaltung Filter reinigen oder austauschen (Fortsetzung) Filter reinigen, ggf. austauschen Hinweis Falls Sie einen Feinfilter verwenden: Merken Sie sich vor dem Herausnehmen des Filters aus der Filterbox die Lage der Ober- und Unterseite. Bringen Sie ggf. an der Filterbox mit einem Stift eine Markierung an. Abb.

  • Seite 33: Wartungsanzeige Filter Zurücksetzen

    Instandhaltung Filter reinigen oder austauschen (Fortsetzung) Filterboxen in das Gerät einschieben Abb. 15 Abluftfilter Außenluftfilter Wartungsanzeige Filter zurücksetzen 1. Nach dem Filterwechsel stecken Sie den Netzan- 2. Setzen Sie die Wartungsanzeige für den Filter- schluss-Stecker des Lüftungsgeräts in die Steck- wechsel zurück.

  • Seite 34: Batterie Im Funk-Bedienschalter Austauschen

    Instandhaltung Batterie im Funk-Bedienschalter austauschen Achtung Falsche Batterien können den Funk-Bedien- schalter beschädigen. Verwenden Sie nur Knopfzellen, Typ CR 2032 (3 Volt). Abb. 16 Hinweis Leere Batterien gehören nicht in den Hausmüll. Geben Sie leere Batterien bei den dafür eingerichteten Sam- melstellen ab.
  • Seite 35 Instandhaltung Batterie im Funk-Bedienschalter austauschen (Fortsetzung) Abb. 18...

  • Seite 36: Anhang Übersicht Hauptmenü

    Anhang Übersicht Hauptmenü „Hauptmenu“ „Servicemenü“ „Filter zurück“, siehe Seite 33 „Zurück Fehler“, siehe Seite 25 „Übersicht Feh“, siehe Seite 25 „Einstellmenu Bedienm“ „Zeit“, siehe Seite 22 „Datum“, siehe Seite 22 „Programmauswahl“, siehe Seite 13 „Perioden“, siehe Seite 13 „P1: Woche“ „P2: Woche/Wochenende“...

  • Seite 37: Übersicht Hauptmenü

    Anhang Übersicht Hauptmenü (Fortsetzung) „Info menu Install.“, siehe Seite 24 Begriffserklärungen 3-Wege-Umschaltklappe Siehe „Erdwärmetauscher“. Abluft Verbrauchte Luft, die aus den Räumen abgeführt wird. Ablufttemperatur Temperatur der aus den Räumen abgeführten Luft. Falls die Ablufttemperatur den eingestellten Ablufttem- Diese Temperatur entspricht in etwa der Raumtempe- peratur-Sollwert überschreitet, ist der Bypass freigege- ratur.

  • Seite 38: Bypassfunktion

    Anhang Begriffserklärungen (Fortsetzung) Der Verlust an Wärmeenergie ist im Vergleich zur Lüf- tung über die Fenster sehr gering. Halten Sie daher während der Heizperiode Fenster und Türen geschlos- sen. Dies gilt auch für Türen zu Neben- und Kellerräu- men, die nicht in die Wohnungslüftung einbezogen sind.

  • Seite 39: Druckungleichgewicht

    Anhang Begriffserklärungen (Fortsetzung) Druckungleichgewicht Bei einem Druckungleichgewicht (Disbalance) unter- Zum Ausgleich von Druckungleichgewichten muss der scheidet sich der Luftvolumenstrom der Zuluftseite von Luftvolumenstrom der Zuluftseite gegenüber der dem der Abluftseite. Bei sehr dichten Gebäuden, z. B. Abluftseite dauerhaft erhöht oder vermindert werden. Passivhaus entsteht dadurch in den Räumen entweder ein Unterdruck oder ein Überdruck.

  • Seite 40: Grundlüftung

    Anhang Begriffserklärungen (Fortsetzung) Ein zusätzliches, in die Außenluftleitung eingebautes Vorheizregister (Zubehör) gewährleistet auch bei Tem- peraturen unterhalb von ca. 10 °C den gewünschten – Luftvolumenstrom. Für ein Passivhaus empfehlen wir zur Vorerwärmung der Außenluft einen Erdwärmetau- scher (bauseits). Grundlüftung Lüftungsstufe, für die der minimale Luftvolumenstrom Stellen Sie diese Lüftungsstufe nur ein, wenn im Gebäude wenig Gerüche und Feuchte entstehen, z.

  • Seite 41: Luftvolumenstrom

    Anhang Begriffserklärungen (Fortsetzung) Luftvolumenstrom Luftvolumen, das in einer Stunde vom Wohnungslüf- Hinweis tungs-System transportiert wird. Der Luftvolumenstrom Falls ein CO -/Feuchtesensor am Lüftungsgerät ange- wird in Kubikmeter pro Stunde (m /h) angegeben. schlossen ist, wird der Luftvolumenstrom automatisch ■ Damit in Ihren Räumen weder ein Unterdruck noch angepasst in Abhängigkeit von der gemessenen CO ein Überdruck entsteht, muss der den Räumen zuge- Konzentration und der Luftfeuchte.

  • Seite 42: Wärmetauscher

    Falls der Bypass gesperrt ist, wird die Zuluft im Wär- metauscher vorerwärmt. Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- DE: Die Verpackungsabfälle werden gemäß den dukts übernimmt Ihr Heizungs-/Lüftungsfachbetrieb. gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt.

  • Seite 43: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abfrage Einstellen – Betriebszustände............ 24 – Ablufttemperatur............19 – Bypass..............24 – Ablufttemperaturdifferenz........19 – Druckwerte.............. 24 – Bypassfunktion............19 – Eingestellte Luftvolumenströme......24 – Datum..............22 – Einstellwerte............24 – Luftvolumenströme..........18 – Frostschutz..............24 – Perioden für Zeitprogramm....... 13, 14 – Gemessene Luftvolumenströme......24 –...
  • Seite 44 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Komfort (Tipps).............8 Kontrollierte Wohnungslüftung........40 Schalldämpfer............42 Sommer-Bypass............37 Sprache einstellen............22 Leitungssystem............42 Staubablagerungen..........28, 33 Luftaustausch Steckdose..............12 – zu gering..............26 Störungen..............24 – zu hoch..............26 Störungen beheben............26 Luftdruckwächter............40 Störungsanzeige............ 9, 27 Luftfeuchte..............40 Störungsübersicht Lüftung – anzeigen..............25 –...
  • Seite 45 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Zuluft................42 Zuluftventil..............42...

  • Seite 48: Ihr Ansprechpartner
