Installation

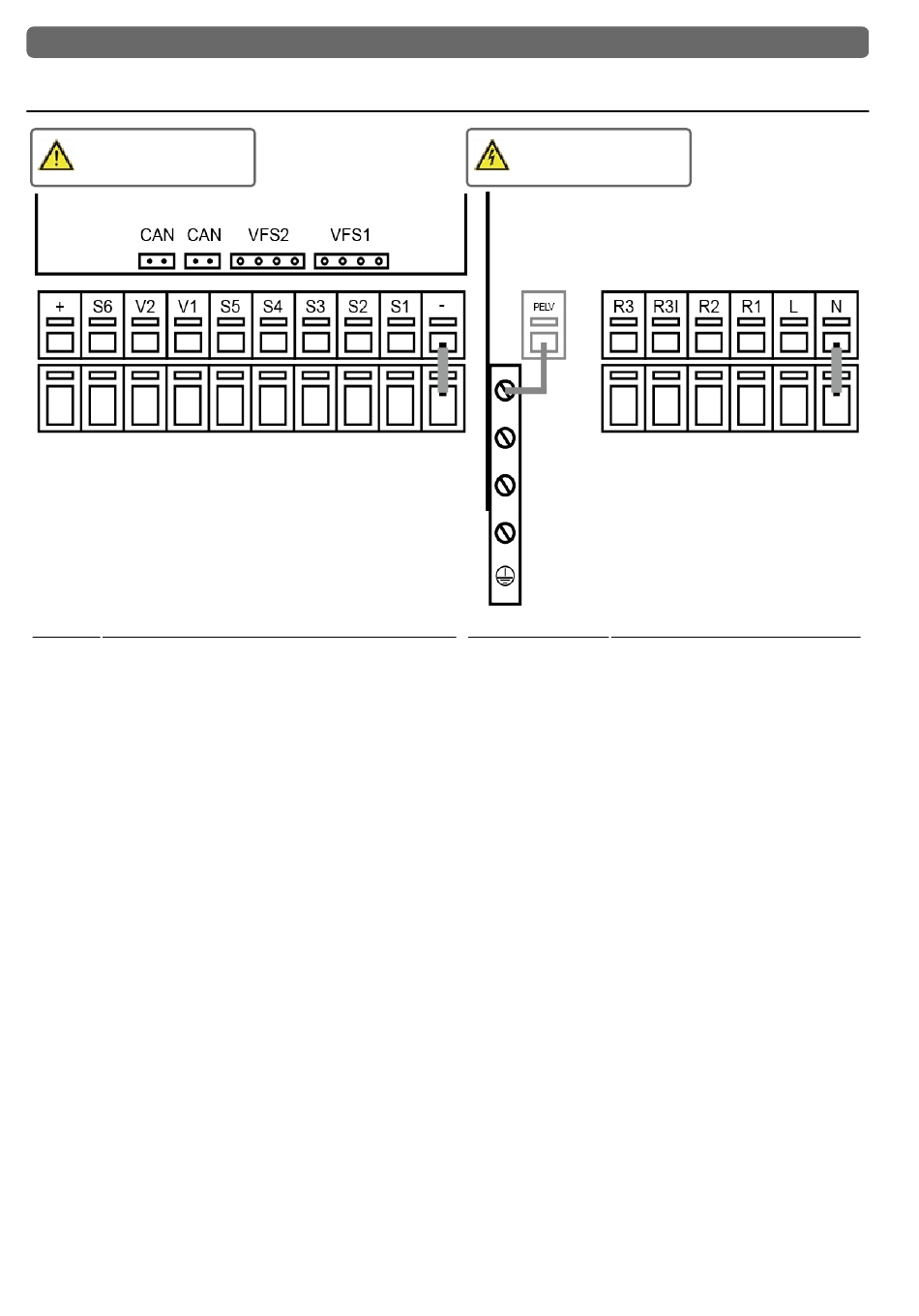

Klemmplan
Kleinspannungen
max. 12 VAC / DC
Klemme: Anschluss für:
S1
Temperatur Speicher oben
S2
Temperatur Speicher unten
S3
Temperatur Zirkulation (optional)
S4*
Verwenung siehe Hydraulikvarianten Seite 12
S5
Temperatur Primär VL
V1
0...10V/PWM Ansteuerung Sekundärpumpe (Lade-
pumpe)
V2
0...10V/PWM Zusatzfunktion z.B. Primärpumpe (optio-
nal)
S6
unbenutzt (optional)
+
12V Spannungsversorgung
VFS1
Temperatur VL (Ladetemperatur) sowie Durchfluss
VFS2
optional weitere Temperatur/ Durchfluss bzw Tem-
peratur/ Drucküberwachung) Wärmeleistung in Watt
(optional)
Der Anschluss der Masse Leitung erfolgt an dem unteren
grauen Klemmblock.
CAN
Zum Verbinden mehrerer Regler untereinander mit
Hilfe eines CAN Kabels. Anfang und Ende im CAN
Bus mit Widerständen abschließen, die Belegung der
CAN Bus Buchsen ist hierbei beliebig.
Bei Hocheffizienzpumpen mit 0-10V /PWM Signaleingang kann die Spannungsversorgung über die Zusatzfunktion Par-
allelbetrieb V1/V2 mit den Relais R1 und R2 erfolgen, da die Relais dann zusammen mit den Steuersignalen ein- und aus-
schalten.
7
Netzspannungen
230 VAC 50 - 60 Hz
Klemme:
Anschluss für:
N
Netz Neutralleiter N
L
Netz Außenleiter L
R1
Zusatzfunktion
R2
Zusatzfunktion
R3|
Relais 3 (Öffner)
R3
Zusatzfunktion
Der Anschluss der Neutralleiter N erfolgt am Klemmblock
N.
Der Anschluss der Schutzleiter PE erfolgt am PE Metall-
klemmblock!
