Wandmontage
Elektrischer Anschluss
Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prü-
fen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Berücksichtigung der geltenden Vorschriften durch-
geführt werden. Das Gerät darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtbare Schäden wie z.B.
Risse gibt.
Das Gerät darf von hinten nicht zugänglich sein.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind getrennt von netzspannungsführenden Lei-
tungen zu verlegen. Temperaturfühlerleitungen nur in die linke Seite und netzspannungsführende Leitungen nur in
die rechte Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseitig eine allpolige Trennvorrichtung z.B. Heizungsnotschalter vor-
zusehen.
Die am Gerät anzuschließenden Leitungen dürfen maximal 55 mm abgemantelt werden und der Kabelmantel soll
genau bis hinter die Zugentlastung ins Gehäuse reichen.

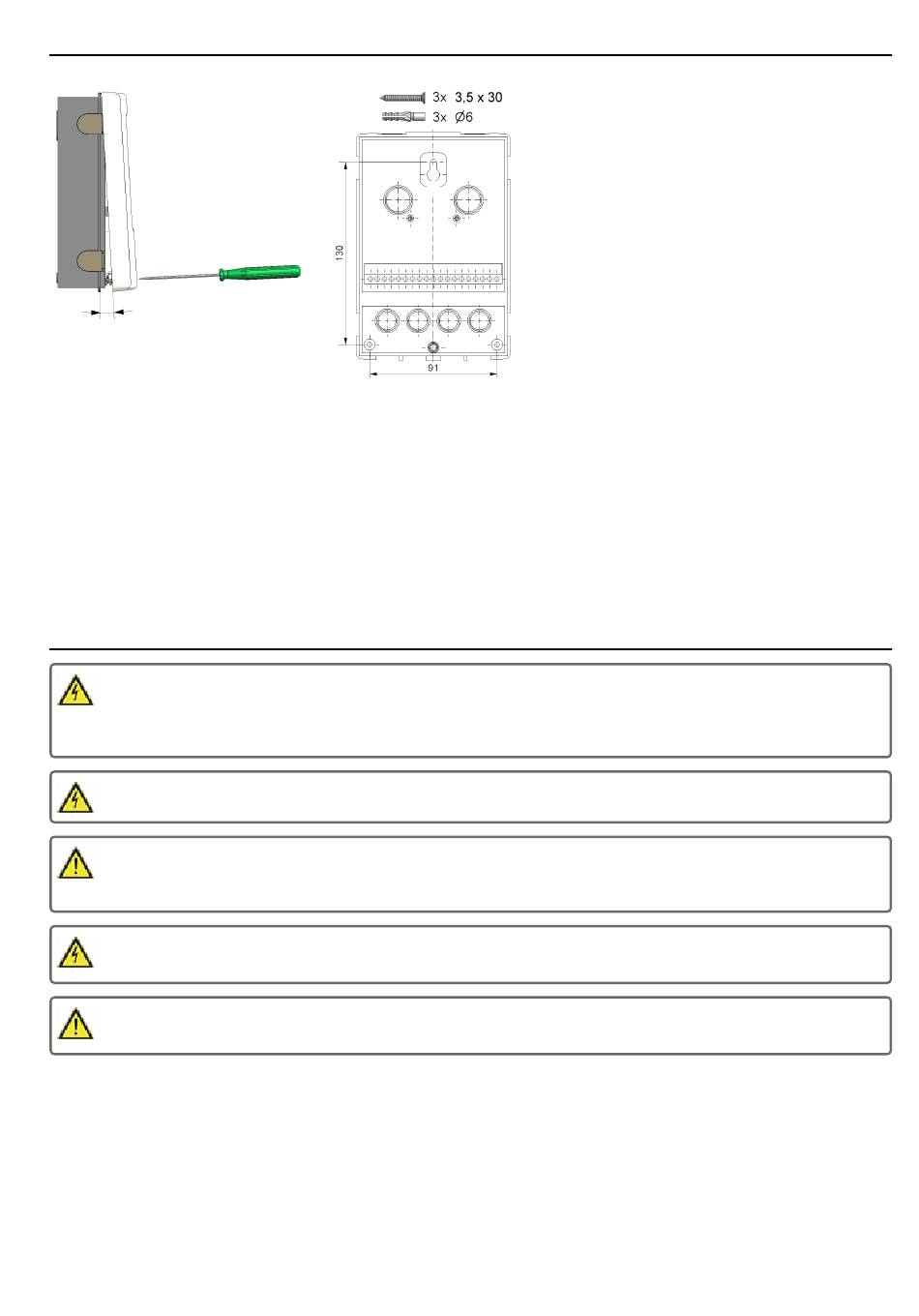

1. Deckelschraube komplett lösen.
2. Klemmraumabdeckung vorsichtig vom
Unterteil abziehen. Beim Abziehen wer-
den auch die Klemmen ausgeklinkt.
3. Gehäuseoberteil zur Seite legen. Nicht
auf die Elektronik fassen.
4. Gehäuseunterteil an der ausgewählten
Position anhalten und die 3 Befes-
tigungslöcher anzeichnen. Achten Sie
darauf, dass die Wandfläche möglichst
eben ist, damit sich das Gehäuse beim
Anschrauben nicht verzieht.
5. Mittels Bohrmaschine und 6er Bohrer 3
Löcher an den angezeichneten Stellen
in die Wand bohren und die Dübel ein-
drücken.
6. Die obere Schraube einsetzen und
leicht andrehen.
7. Das Gehäuseunterteil einhängen und
die zwei übrigen Schrauben einsetzen.
8. Gehäuse ausrichten und die 3 Schrau-
ben festschrauben.
