Wandmontage
Falls Probleme bei der Bedienung der Klemmen auftreten, kann Ihnen unser Video auf unsere Youtube Seite weiterhelfen:
http://www.sorel.de/youtube
Elektrischer Anschluss
Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen!
Der elektrische Anschluss darf nur durch eine Fachkraft unter Berücksichtigung der geltenden Vorschriften durchgeführt
werden. Das Gerät darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtbare Schäden wie z.B. Risse gibt.
Das Gerät darf von hinten nicht zugänglich sein.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind getrennt von netzspannungsführenden Leitungen
zu verlegen. Temperaturfühlerleitungen nur in die linke Seite und netzspannungsführende Leitungen nur in die rechte
Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseitig eine allpolige Trennvorrichtung z.B. Heizungsnotschalter vor-
zusehen.
Die am Gerät anzuschließenden Leitungen dürfen maximal 55 mm abgemantelt werden und der Kabelmantel soll genau
bis hinter die Zugentlastung ins Gehäuse reichen.

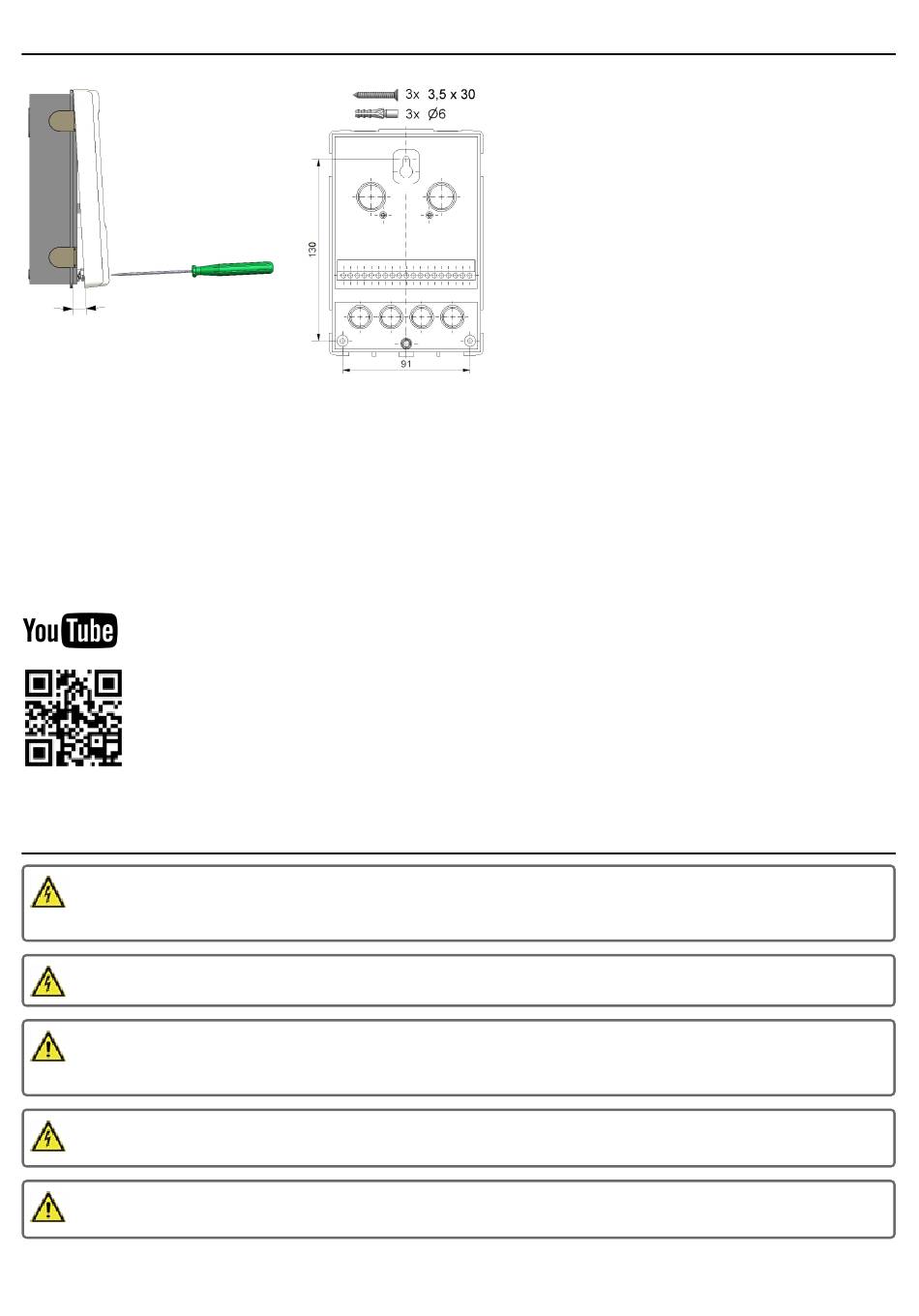

1. Deckelschraube komplett lösen.
2. Klemmraumabdeckung vorsichtig vom Unterteil
abziehen. Beim Abziehen werden auch die Klem-
men ausgeklinkt.
3. Gehäuseoberteil zur Seite legen. Nicht auf die Elek-
tronik fassen.
4. Gehäuseunterteil an der ausgewählten Position
anhalten und die 3 Befestigungslöcher anzeichnen.
Achten Sie darauf, dass die Wandfläche möglichst
eben ist, damit sich das Gehäuse beim Anschrau-
ben nicht verzieht.
5. Mittels Bohrmaschine und 6er Bohrer 3 Löcher an
den angezeichneten Stellen in die Wand bohren
und die Dübel eindrücken.
6. Die obere Schraube einsetzen und leicht andre-
hen.
7. Das Gehäuseunterteil einhängen und die zwei übri-
gen Schrauben einsetzen.
8. Gehäuse ausrichten und die 3 Schrauben fest-
schrauben.
