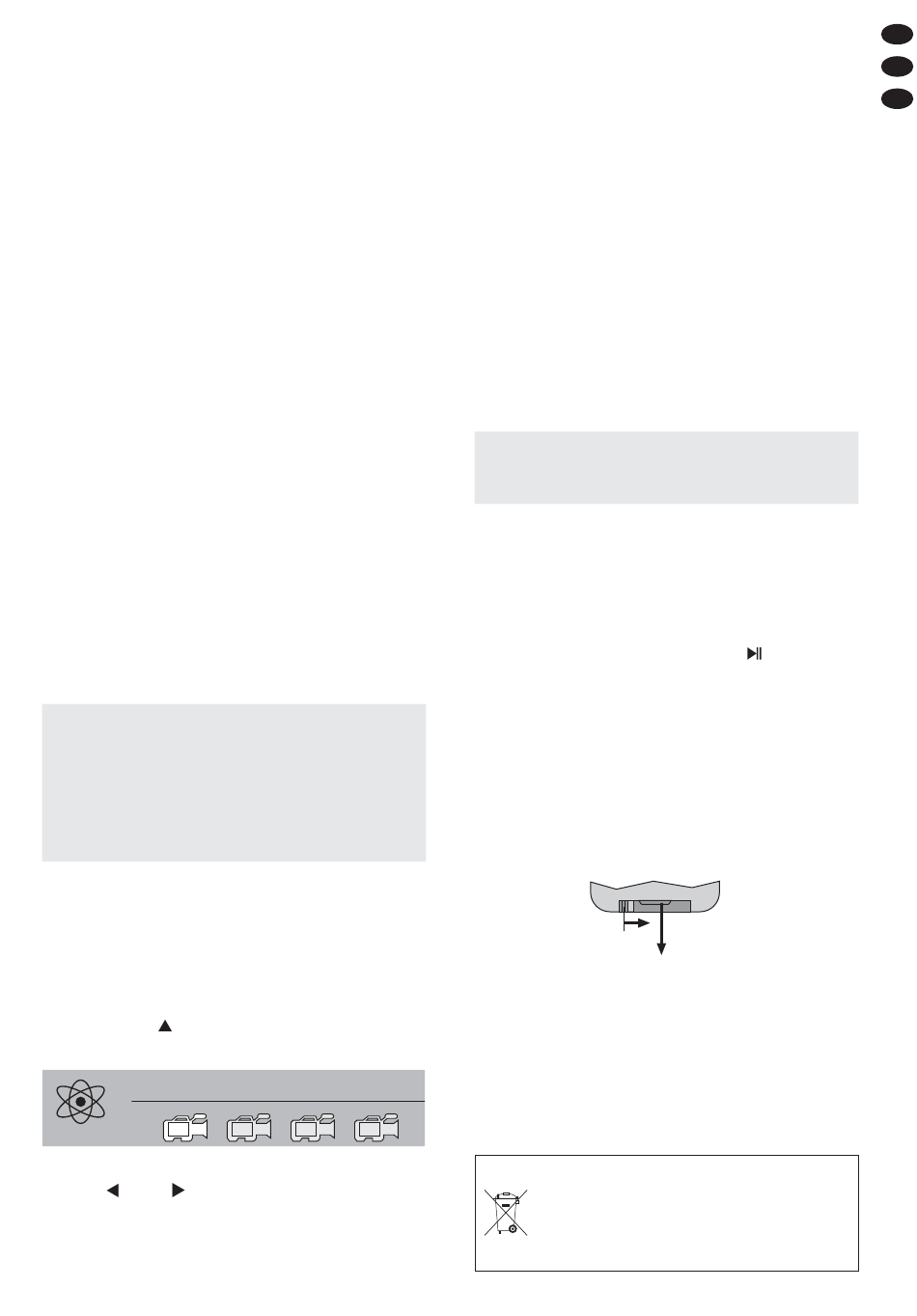

Video-Eingang des Monitors verbinden und den
weißen Cinch-Stecker mit dem Audio-Eingang.
5) Den Monitor mit der Taste ON / OFF (6) einschal-
ten. Solange kein Kamerabild empfangen wird,
erscheint die Meldung „Out of Range" auf dem
Bildschirm.
6) Zur Video-Überwachung über einen an der
Buchse AV OUT angeschlossenen Monitor die
Taste AV (8) drücken. Der Bildschirm wird dun-
kelgeschaltet und das Bild ist nur auf dem ange-
schlossenen Monitor zu sehen. Zum Zurück-
schalten die Taste AV erneut drücken.
7) Nach dem Betrieb den Monitor mit der Taste
ON/ OFF ausschalten. Wird der Monitor längere
Zeit nicht gebraucht, das Netzgerät aus der
Steckdose ziehen. Es verbraucht auch bei aus-
geschaltetem Gerät einen geringen Strom.
4.2 Kameras zuweisen
Im folgenden Text wird der Vorgang für die erste
Kamera beschrieben. Für jede weitere Kamera
sind die Bedienschritte zu wiederholen, wobei
jeweils ein anderer Kamerakanal zu wählen ist.
1) Die Antenne (18) auf die Buchse (22) der Kamera
schrauben und senkrecht stellen.
2) An die Kupplung (24) eines der kleineren Netz-
geräte (25) anschließen und das Netzgerät in
eine Steckdose stecken. Die Kamera ist damit
eingeschaltet.
VORSICHT Blicken Sie beim Einrichten der
Kamera nicht aus der Nähe direkt in die einge-
schalteten IR-LEDs. Das Infrarotlicht kann zu
einer Reizung der Augen führen. Die IR-Strah-
lung liegt allerdings weit unterhalb des Emissi-
onsgrenzwertes und ist risikofrei eingestuft
nach EN 62471.
3) Am Monitor die Taste MENU (14) drücken. Es
er scheint das Hauptmenü; das Untermenü
„Camera Setup" ist angewählt.
4) Das Untermenü „Camera Setup" mit der Taste
ENTER (11) aufrufen.
5) Der Menüpunkt „Camera setting" ist angewählt.
Mit der Taste
(10) auf den Menüpunkt „Pai-
ring" springen.
Pairing
1
6) Der erste Kamerakanal ist angewählt. Mit den
Tasten
und
Kanal anwählen.
7) Die Taste ENTER drücken. Es erscheint die Mel-
dung:
2
3
4
(12) lässt sich ein anderer
Please Press
Pair Key
on Camera side
8) Die Taste „Pairing" (23) an der Kamera innerhalb
von 30 Sek. drücken. (Die Zahl unter der Mel-
dung zeigt die verbleibenden Zeit in Sekunden
an.) Die Kamera ist damit dem gewählten Kanal
zugewiesen und das Kamerabild erscheint auf
dem Bildschirm.
4.3 Kameras montieren
1) Die Kameras an den gewünschten Stellen mon-
tieren. Die beiliegende Kamerahalterung dazu in
die Gewindebuchse (21) auf der Unterseite
schrauben.
2) Die Netzgeräte wieder anschließen und die Ka -
meras auf die Überwachungsbereiche ausrichten.
Wichtig! Die Kupplung (24) für das Netzgerät
ist nicht wetterfest. Bei einem Außenanschluss
muss sie entsprechend geschützt werden.
5 Fernbedienung
Alle Funktionen, bis auf die Gegensprechfunktion
mit der Taste TALK (9), können auch mit der Fern-
bedienung ausgeführt werden. Die Taste ENTER
(11) ist auf der Fernbedienung mit
hat aber dieselbe Funktion.
1) Beim Betätigen einer Taste die Fernbedienung
immer in Richtung des Sensors (7) halten. Da bei
muss Sichtverbindung zwischen der Fernbedie-
nung und dem Sensor bestehen.
2) Zum Einsetzen oder Wechseln der Batterien auf
der Rückseite der Fernbedienung den kleinen
Riegel mit der Kerbe nach rechts drücken und
gleichzeitig den Batteriehalter herausziehen.
Zwei 1,5-V-Knopfzellen vom Typ L 1130 werden
benötigt. Beim Einsetzen darauf achten, dass
bei der vorderen Knopfzelle der Pluspol nach
oben zeigt und bei der hinteren der Minuspol.
Bei längerem Nichtgebrauch die Batterien
herausnehmen, damit die Fernbedienung bei
einem eventuellen Auslaufen der Batterien nicht
beschädigt wird.
Verbrauchte Batterien dürfen nicht in
den Hausmüll geworfen werden. Geben
Sie sie zur umweltgerechten Entsor-
gung nur in den Sondermüll (z. B. Sam-
melbehälter bei Ihrem Fachhändler).
30
beschriftet,
1.
2.
D
A
CH
7
