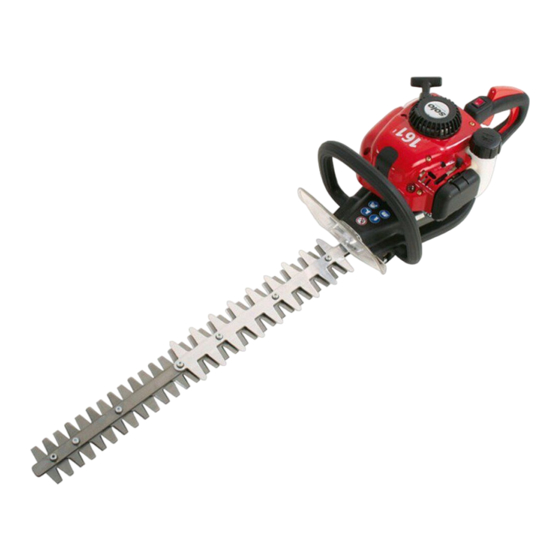

- Seite 1 160 /161 Gebrauchsanweisung Motor- Originalbetriebsanleitung Heckenschere Achtung! Lesen Sie vor der ersten Inbetriebnahme diese Gebrauchsanweisung gründlich durch und beachten Sie unbedingt die Sicherheitsvorschriften! 9 160 102 deutsch 12/2008...
-
Seite 2: Typenschild
Betriebs- und Wartungshinweise genau einhalten. und Gesichtsschutz aufsetzen Sollten Sie nach dem Studium dieser Motor ausschalten, Stopp-Schalter auf Gebrauchsanweisung noch weitergehende Fragen „STOP“ haben, steht Ihnen Ihr SOLO-Händler gerne zur Verfügung. Beim Arbeiten mit und an dem Gerät Schutzhandschuhe tragen CE Konformitätserklärung Die CE- Konformitätserklärung auf separatem Beiblatt ist... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Sicherheitsvorschriften........................4 Bestimmungsgemäßer Gebrauch / Allgemeine Sicherheitshinweise Arbeitskleidung Beim Tanken Beim Gerätetransport Vor dem Starten Beim Starten Bei Wartung und Reparaturen Bei der Arbeit 2. Lieferumfang ............................8 3. Bedienungs- und Funktionsteile ......................8 4. Kraftstoff tanken und Getriebeschmierung..................9 Kraftstoff- Informationen Kraftstoff einfüllen Getriebeschmierung... -
Seite 4: Sicherheitsvorschriften
Sicherheitsvorschriften 1. Sicherheitsvorschriften 1.1 Bestimmungsgemäßer Gebrauch / Allgemeine Sicherheitshinweise Die Motor-Heckenschere darf ausschließlich zum Rückschneiden von Hecken, Sträuchern und Büschen verwendet werden. Für andere Zwecke ist die Motor-Heckenschere nicht zu verwenden (siehe Kap. 6.1 "Anwendungsbereiche"). Lesen Sie diese Gebrauchsanweisung vor der ersten Inbetriebnahme aufmerksam durch und bewahren Sie sie sicher auf. -
Seite 5: Arbeitskleidung
Bekleidung und Schutzausrüstung. Die Kleidung soll zweckmäßig, d.h. enganliegend (z.B. Kombi-Anzug), aber nicht hinderlich sein. Unsere Empfehlung: SOLO Forst- und Landschaftsarbeitsjacke EN 340 Best.-Nr.: 99303000 + Größe (2[s] - 6[xxl]) SOLO Outdoor Bundhose Best. Nr.: 9902095 + Größenindex oder SOLO Outdoor Latzhose Best. Nr.: 9902094 + Größenindex Tragen Sie keinen Schal, keine Krawatte, keinen Schmuck oder sonstige Dinge, die sich im Buschwerk oder in Ästen verfangen können. -
Seite 6: Vor Dem Starten
Sicherheitsvorschriften 1.5 Vor dem Starten Überprüfen Sie vor jedem Starten das komplette Motorgerät auf betriebssicheren Zustand. Zusätzlich zu den in den Betriebs- und Wartungshinweisen (Kap.7) aufgeführten Hinweisen sind folgende Punkte zu kontrollieren: • Der EIN-AUS-Schalter muss sich leicht schalten lassen. •... - Seite 7 Sicherheitsvorschriften • Arbeiten Sie umsichtig, überlegt und ruhig und gefährden Sie keine anderen Personen. - Achten Sie auf gute Sicht- und Lichtverhältnisse. - Bleiben Sie immer in Rufweite zu anderen Personen, die in einem Notfall Hilfe leisten können. - Legen Sie rechtzeitig Arbeitspausen ein. - Seien Sie aufmerksam gegenüber möglichen Gefahrenquellen und treffen Sie entsprechende Vorsichtsmaßnahmen.
-
Seite 8: Lieferumfang
2. Lieferumfang • Motor-Heckenschere • Messerschutz • Werkzeug: Kombischlüssel (Zündkerzenschlüssel / Torxschlüssel T25), Winkel-Torxschlüssel T27 • 50 g SOLO Getriebefett für Heckenscheren (Best.-Nr. 00 83 190) • Diese Gebrauchsanweisung • CE Konformitätserklärung auf separatem Beiblatt 3. Bedienungs- und Funktionsteile Fig. 1... -
Seite 9: Kraftstoff Tanken Und Getriebeschmierung
Normalbenzin oder bleifreies Superbenzin verwendet werden (Mindest-Oktanzahl 92 ROZ). Bei der Verwendung eines besonders hochwertigen Marken 2-Takt-Motorenöl wie z. Bsp. das von uns angebotene "SOLO Profi 2T- Motoröl" empfehlen wir ein Mischungsverhältnis Öl:Benzin von 1:50 (2%). Bei anderen Marken-2-Takt-Ölen empfehlen wir Motorgerät auf die Seite ablegen. -
Seite 10: Motor Starten / Motor Abstellen
Motor starten / Motor abstellen 5. Motor starten / Motor abstellen Die Starterklappe ist beim Starten folgendermaßen einzustellen: • Bei kaltem Motor den Choke-Hebel (9) in Position geschlossen stellen. 5.1 Startvorbereitung, Starteinstellungen • Bei warmem Motor den Choke-Hebel in Position offen stellen. -
Seite 11: Wenn Der Motor Nicht Anspringt
Motor starten / Motor abstellen Wenn der Motor läuft zuerst das Motorgerät vom 5.4 Motor abstellen: Boden anheben und dann erst die Den Gashebel loslassen und den EIN / AUS- Gashebelsperre entriegeln und den Gashebel kurz Schalter in Position „0“ bringen. durchdrücken, um dadurch die Halbgas- Achtung: Das Schneidwerkzeug läuft bei Arretierung aufzuheben. -
Seite 12: Anwendung Der Motor-Heckenschere
Anwendung der Motor-Heckenschere 6. Anwendung der Motor-Heckenschere Fig. 7 Vor der Anwendung der Motor-Heckenschere die Betriebs- und Wartungshinweise ins Besondere zum Schneidmesser (Kap. 7.1) und zur Getriebeschmierung (Kap. 7.3 / Kap. 4.3) beachten. 6.1 Anwendungsbereiche Die Motor-Heckenschere darf ausschließlich zum Rückschneiden von Hecken, Sträuchern und Büschen verwendet werden. -
Seite 13: Dekorativer Schnitt
Anwendung der Motor-Heckenschere 6.3 Dekorativer Schnitt Fig. 8 Die dargestellte Trapez-Schnittform verhindert ein Verkahlen des unteren Heckenbereiches wegen Lichtmangels. Fig. 10 Fig. 11 Fig.10: Die gewünschte Höhe der Hecke wird zuerst Schneiden der Heckenoberseite geschnitten. Schnittgut kann dabei bei einiger Motor-Heckenschere in leicht schräger Haltung in Übung durch Pendelbewegung von der Hecke die Hecke hinein (max. -
Seite 14: Betriebs- Und Wartungshinweise
„SOLO Wartungs- und Pflegeöl“ (Best.- Nr.: 00 83 163). Achtung: kein Fett verwenden! Für die Schmierung des Getriebes ist das SOLO Zum Reinigen des Schneidmessers nach dem Getriebefett für Heckenscheren (Best.-Nr. 00 83 Heckenschneiden am Besten den „SOLO 190) zu verwenden. -
Seite 15: Luftfilter Wartung
Betriebs- und Wartungshinweise 7.4 Luftfilter Wartung 7.5 Vergaser Einstellung Verschmutzte Luftfilter haben eine Leistungsminderung zur Folge. Sie erhöhen Der Vergaser wird im Werk optimal eingestellt. Je den Kraftstoffverbrauch und somit die Schadstoffe nach Einsatzort (Gebirge, Flachland) kann eine im Abgas. Außerdem wird das Starten erschwert. Korrektur auf die in den technischen Daten angegebene mittlere Leerlaufdrehzahl über die Führen Sie folgende Wartungsarbeiten regelmäßig... -
Seite 16: Zündkerzen-Information
Elektroden darf sich kein Fremdkörper befinden. • Das Schneidmesser reinigen und pflegen. Ggf. mit einem dünnen Pinsel den Fremdkörper Unsere Empfehlung: mit „SOLO Universal- herausbürsten. Reiniger“ (Best.-Nr.: 00 83 116) reinigen und mit • Bei stark abgebrannten Elektroden ist die „SOLO Wartungs- und Pflegeöl“... -
Seite 17: Wartungsplan
Betriebs- und Wartungshinweise 7.9 Wartungsplan Die folgenden Hinweise beziehen sich auf normale Einsatzverhältnisse. Bei besonderen Bedingungen, wie z.B. besonders langer, täglicher Arbeitszeit, müssen die angegeben Wartungsintervalle entsprechend verkürzt werden. Führen Sie die Wartungsarbeiten regelmäßig durch. Beauftragen Sie eventuell eine Fachwerkstatt, wenn Sie nicht alle Arbeiten selber durchführen können. Der Gerätebesitzer ist auch verantwortlich für: •... -
Seite 18: Technische Daten
Motor- Leistung 0,85 Max. zulässige Höchstdrehzahl 8400 unbelastet mit Schneidwerkzeug Mittlere Leerlaufdrehzahl 2700 Kraftstofftank-Inhalt 0,45 Kraftstoff-Mischungsverhältnis: mit SOLO Profi 2T-Motoröl 1:50 (2%) mit anderen Zweitaktölen 1:25 (4%) Vergaser Lageunabhängiger Membranvergaser mit Primer und integrierter Kraftstoffpumpe Luftfilter Zweilagiger Schaumstoff- Vliesfilter Zündung Elektronisch gesteuerte Magnetzündung, verschleißfrei... -
Seite 19: Zubehör
Der Hersteller garantiert eine einwandfreie Qualität Zubehör Best.-Nr. und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der schadhaften Teile im Falle SOLO Profi 2T-Motoröl 100 ml 00 83 103 von Material- oder Herstellungsfehlern, die innerhalb der Garantiezeit nach dem Verkaufstag SOLO Profi 2T-Motoröl 00 83 104 auftreten. - Seite 20 Made in Germany SOLO SOLO Postfach 60 01 52 P.O.Box 60 01 52 D 71050 Sindelfingen D 71050 Sindelfingen Germany Tel. 07031-301-0 Phone+49-7031-301-0 Fax 07031-301-130 +49-7031-301-149 info@solo-germany.com export@solo-germany.com...
