Sony Rollabout Package PCS-5100P Bedienungsanleitung Seite 161

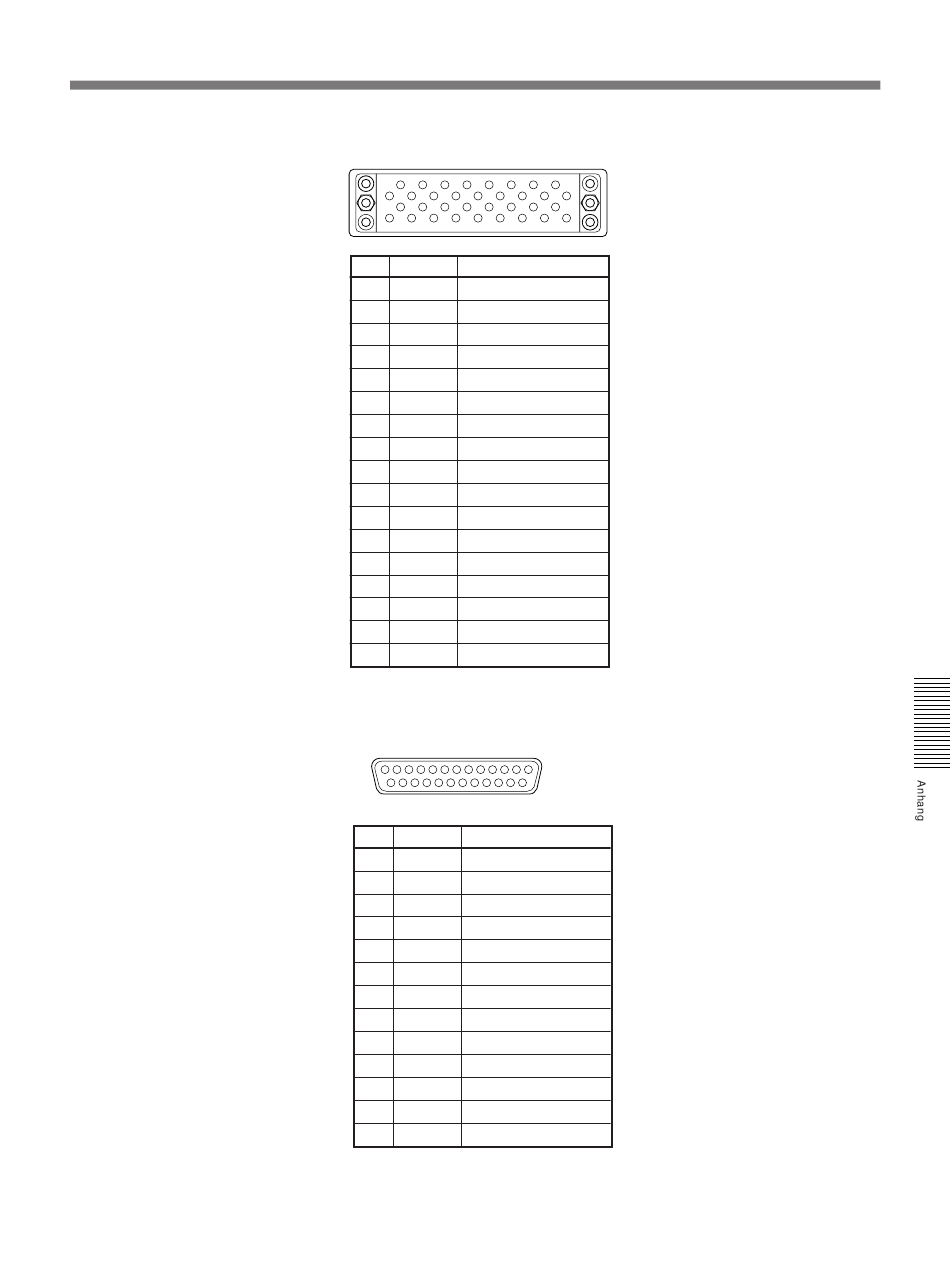

V.35-Anschluß (CCITT) (Kabelseite)
C H M S W AA EE
A E K P U Y CC HH
D J N T X BB FF
B F L R V Z DD
Stift Signal Beschreibung
A CGND Gehäusemasse
B SGND Signalmasse
C V35RS Sendeanforderung
D V35CS Sendebereit
E V35DR Daten bereit
H V35ER Daten-Terminal bereit
J V35RI Anrufanzeige
P V35SD+ Daten senden+
R V35RD+ Daten empfangen+
S V35SD– Daten senden–
T V35RD– Daten empfangen–
U V35TT+ Timing übertragen+
V V35RT+ Timing empfangen+
W V35TT– Timing übertragen–
X V35RT– Timing empfangen–
Y V35ST+ Timing senden+
AA V35ST– Timing senden–
25poliger D-Sub-Anschluß (Kabelseite)
1
14
Stift Signal Beschreibung
1 SGND Nummeranzeige
2 366DPR Ziffer vorhanden
3 366ACR Anruf abbrechen
4 366CRQ Anrufanforderung
5 366PND Nächste Ziffer vorhanden
7 SGND Signalmasse
14 366NB1 Num. Signal Bit 0
15 366NB2 Num. Signal Bit 1
16 366NB4 Num. Signal Bit 2
17 366NB8 Num. Signal Bit 3
18 366RC Empfang allgemein
19 SGND Signalmasse
22 366DLO Datenleitung belegt
KK
MM
LL
JJ NN
13
25
A-21
Anhang
