1.2. Anschlüsse
Die PIKO Digitalzentrale hat Anschlüsse für ein Hauptgleis, ein Programmiergleis, ein
Kehrschleifenrelais, sowie weitere LocoNet
SmartBox
Programmiergleis
Das Programmiergleis dient ausschließlich der Programmierung von DCC Decodern. Es ist im
Fahrbetrieb stromlos und es darf keine Verbindung zum Hauptgleis bestehen.
2. PIKO SmartControl

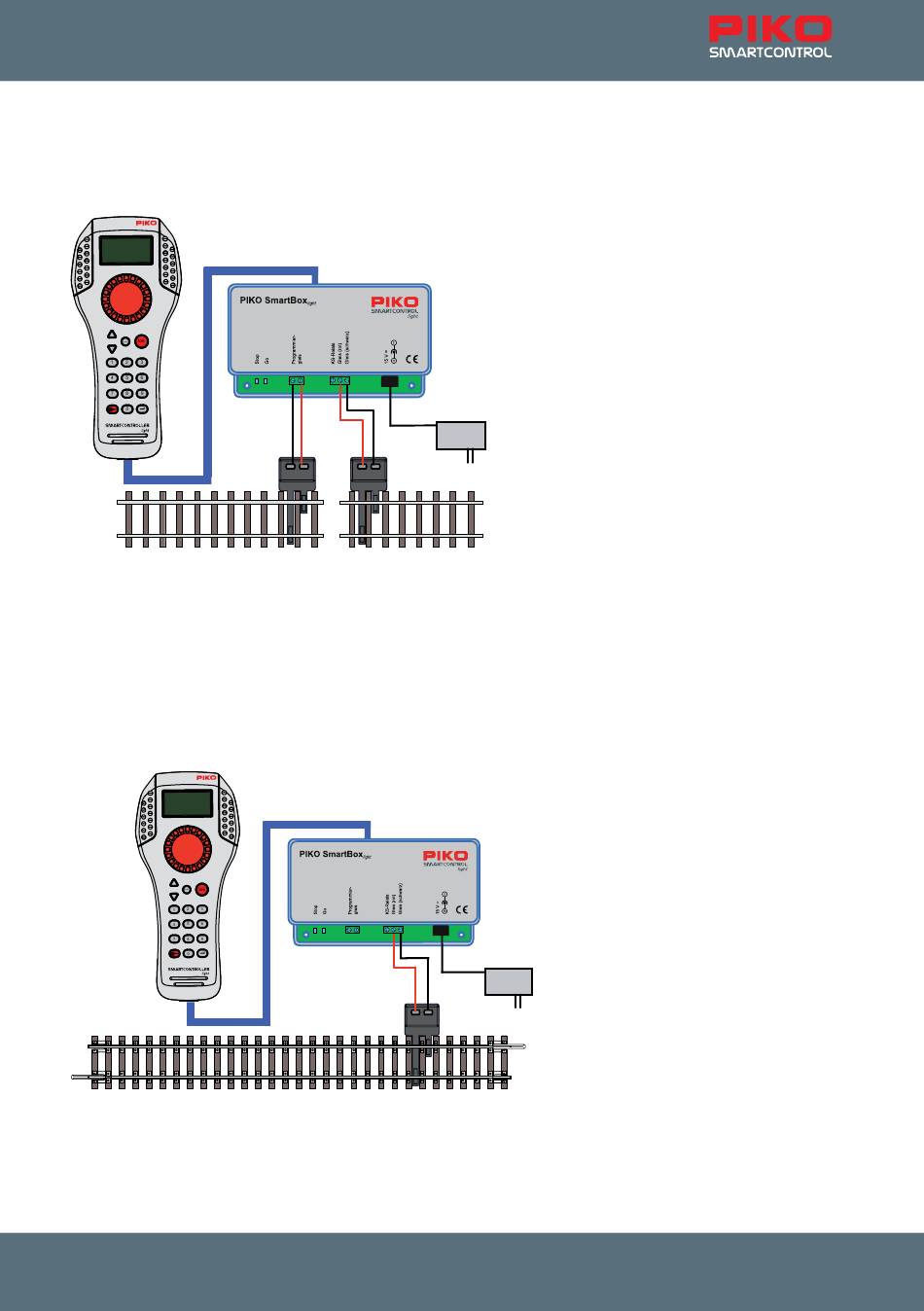

Bitte verbinden Sie zunächst alle Komponenten gemäß nachfolgender Grafik.
Nun schalten Sie die Betriebsspannung ein, indem Sie das Steckernetzteil in eine Steckdose stecken.
Eine schaltbare Steckdosenleiste ist hier von Vorteil.
Die grüne Kontroll-LED leuchtet und im PIKO SmartController
®
-Geräte und eine Buchse für das Schaltnetzteil.
LN-T
LN-B
Prog.
KS-
Haupt
Gleis
Relais
Gleis
light
rot
+
schw.
rot
schw.
rot grün
15V-
Hauptgleis
in Betrieb nehmen
light
.
Netzteil
+
.
15V-
Netzteil
erscheint der Lokmodus.
