Inhaltszusammenfassung für PIKO SmartControllight
- Seite 1 PIKO SmartControl – light die digitale Zukunft der Modellbahn steuerung! AUSFÜHRLICHE BEDIENUNGSANLEITUNG...
- Seite 2 System light...
- Seite 3 PIKO SmartControl System light Ausführliche Bedienungsanleitung...
-
Seite 4: Inhaltsverzeichnis
Grundlagen ..................6 light 1.1. Eigenschaften .......................... 6 1.2. Anschlüsse ..........................7 PIKO SmartControl in Betrieb nehmen ................7 light Die Bedienelemente des PIKO SmartController .............. 8 light Die Bedienung des PIKO SmartController ..............10 light 4.1. Lokmodus ..........................10 4.2. - Seite 5 ....................26 light Sicherheitshinweise ......................27 FAQs ............................27 Technische Hotline ........................ 27 Alles auf einen Blick: www.piko-shop.de/?a=scl – Die PIKO SmartControl Info Seite light Technische und farbliche Änderungen bei den Artikeln sowie Irrtümer und Liefermöglichkeiten vorbehalten; Maße und Abbildungen freibleibend.
-
Seite 6: Piko Smartcontrol Grundlagen
Der PIKO SmartController ist ein intelligenter Handregler für das PIKO SmartControl System light light und kann über den PIKO Lok-Netz Converter auch als zusätzlicher, kabelgebundener Handregler für das PIKO SmartControl System oder andere Digitalzentralen über LocoNet ® eingesetzt werden. 1. PIKO SmartControl... -
Seite 7: Anschlüsse

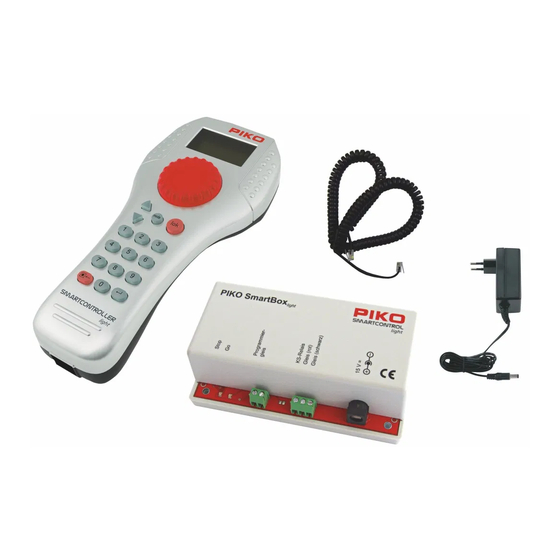

1.2. Anschlüsse Die PIKO Digitalzentrale hat Anschlüsse für ein Hauptgleis, ein Programmiergleis, ein Kehrschleifenrelais, sowie weitere LocoNet ® -Geräte und eine Buchse für das Schaltnetzteil. LN-T LN-B Prog. Haupt Gleis Relais Gleis SmartBox light schw. schw. rot grün 15V-... -
Seite 8: Die Bedienelemente Des Piko Smartcontroller
Start-Sets light light erworben, können Sie nun im Sinne eines echten Plug-and-Play Aufbaus sofort mit dem Betrieb auf Ihrer Modellbahn starten, da werkseitig die Triebfahrzeuge des Start-Sets schon in den PIKO SmartController eingepflegt sind. light 3. Die Bedienelemente des PIKO SmartController light Übersicht der Bedienelemente... - Seite 9 light Fahrregler Endlosdrehregler zur Geschwindigkeitseinstellung, Fahrtrichtungsumschaltung und Notstop der Lok, Lokdatensatz auswählen, Zeichenposition und Zeichen im Loknamen auswählen. Jetzt werden die einzelnen Tasten beschrieben: up / down ([▲] / [▼]) • Im Lokmodus, ändern der Sonderfunktionsblöcke • Licht, F1 - F8; Licht, F9 - F16; Licht, F17 - F24; Licht - F32767 (im Einstellmodus aktivieren) •...
-
Seite 10: Die Bedienung Des Piko Smartcontroller
System light 4. Die Bedienung des PIKO SmartController light 4.1. Lokmodus Im Display werden ein Loksymbol, der Lokname, die Lokadresse, die Geschwindigkeit und die Fahrtrichtung der aktuell gesteuerten Lok angezeigt. Die Licht- und bis zu 8 weitere Sonderfunktionen können über die Zifferntasten direkt geschaltet werden. -
Seite 11: Ac-Fahrreglermodus
4.4. Magnetartikelmodus Mit dem PIKO SmartControl System können 2.048 DCC-Magnetartikel bedient werden. Gruppen light von jeweils 8 Magnetartikeladressen sind im direkten Zugriff über den Ziffernblock des PIKO SmartController erreichbar. Im Display erfolgt die Anzeige der Schaltstellung entweder durch light das Symbol einer Weichenlage (Werkseinstellung), oder, nach entsprechender Zuweisung, in einem anderen von 27 möglichen Symbolen. - Seite 12 Um die Lokauswahl zu vereinfachen, kann jeder Lokadresse ein Symbol (in unserem Beispiel das ICE Symbol) und ein individueller Lokname (in unserem Beispiel „PIKO ICE Test“) zugeordnet werden. Ist die Zuordnung einmal getroffen, so bleibt diese in der Lokdatenbank des PIKO SmartController light Bei jeder neuen Lokauswahl kann die entsprechende Lok über ihren Namen aus der Liste ausgewählt...
-
Seite 13: Piko Smartcontroller „Lock" (Tastatursperre)
Ist die gewünschte Lok nicht in der Liste, so kann über den Ziffernblock eine Lokadresse eingegeben werden. Hier kann mit der [stop/löschen]-Taste die zuletzt eingegebene Ziffer gelöscht und die Eingabe mit der [lok]- oder [↩] - Taste abgeschlossen werden. Adressen der Fahrzeuge aus den PIKO SmartControl Start-Sets light... -
Seite 14: Hilfefunktion
® getrennt und an anderer Stelle wieder eingesteckt werden. Die dargestellten Informationen werden dann wieder aktualisiert. 4.11. Dauerhaftes Gedächtnis Alle Einstellungen, die beim PIKO SmartController einmal gemacht werden, bleiben dauerhaft light erhalten, auch wenn das Gerät länger nicht eingeschaltet wird. -
Seite 15: Menüpunkt „Sprache
Übernehmen der gewünschten Einstellung wird diese mit der [↩] - Taste bestätigt. eingeblendet. Diese können über die [▲]- und [▼]- Tasten Aus-, oder Eingeschaltet werden. Zum 5.2.4 Menüpunkt „Regler“ Für den PIKO SmartController kann ausgewählt werden, ob er sich wie ein Gleichstrom-Fahrregler light (DC) oder wie ein Wechselstrom-Fahrregler (AC) (siehe Punkt 4.2 und 4.3) verhalten soll. -
Seite 16: Menüpunkt „Abschaltzeit
Zeit das Display automatisch dunkel. Zum erneuten Einschalten wird die [lok]- Taste betätigt. Mit Druck auf die Taste [5] kann im Grundeinstellungsmenü auf Seite 1die Abschaltzeit des PIKO SmartController geändert werden. Die Abschaltzeit wird über die [▲]- und [▼]- Tasten in 8 light Sekunden Schritten eingestellt. -
Seite 17: Menüpunkt „Fahrstraßen
Reihenfolge hinterlegt werden können. Neben den Symbolen können für diese Schaltadressen auch zweistellige Bezeichnungen vergeben werden. In der Auswahl [1] wird mit den [▲]- und [▼]- Tasten festgelegt, ob der PIKO SmartController light Magnetartikelmodus „ALLE“ die Schaltadressen (1 – 2.000) in aufsteigender Reihenfolge benutzen soll, oder ob im Magnetartikelmodus „LISTE“... -
Seite 18: Der Lokmodus
Zustand der Funktionen kann nicht angezeigt werden. 5.8. Doppeltraktion Sollen zwei Lokomotiven aneinander gekuppelt werden, um z.B. einen schweren Zug zu ziehen, so müssen diese synchron die gleichen Fahrbefehle erhalten. Im PIKO SmartController werden light die Lokadressen der beiden Lokomotiven zu einer Doppeltraktion zusammengeführt, so dass beide gleichzeitig über einen Fahrregler gesteuert werden können. -
Seite 19: Letzte Lok Aufrufen
[mode] betätigt und die vorherige Lok kann direkt gesteuert werden. Auf diese Weise kann nun zwischen diesen beiden Lokomotiven hin und her gewechselt werden. 6. Der Magnetartikelmodus Mit dem PIKO SmartController können bis zu 2.048 DCC-Magnetartikel bedient werden. Gruppen light von jeweils 8 Magnetartikeladressen sind direkt über den Ziffernblock erreichbar. -
Seite 20: Der Fahrstraßenmodus
Mit den [▲]- [▼]- Tasten wird die aktuelle Basisadresse jeweils um +8 oder -8 verändert. Wie Fahrstraßen, oder Auslösekommandos für Fahrstraßen angelegt werden, finden Sie im Kapitel 5.4., Menüpunkt „ Der Fahrstraßenmodus“. 8. Der Programmiermodus (PIKO SmartController light Wird der Modus „Programmierung“ ausgewählt, so können über die folgenden Programmiermenüs DCC- Lok- oder Funktionsdecoder, oder LocoNet ®... -
Seite 21: Lok(Decoder)Adresse Lesen/Programmieren
light 8.2. Lok(decoder)adresse lesen/programmieren Befindet sich eine Lok mit einem DCC-Decoder auf dem Programmiergleis und ist das Menü „LOKADRESSE - PG.“ aufgerufen, so kann die Lokadresse ausgelesen und programmiert werden. Durch betätigen der Taste [1] kann nun die aktuelle Lokadresse ausgelesen werden. Nach wenigen Sekunden wird die ausgelesene Lokadresse hinter „LOKADR.:“... -
Seite 22: Der Modus „Lokdaten Ändern
Mit der [lok]- oder [mode]- Taste wird das Programmiermenü verlassen. 9. Der Modus „Lokdaten ändern“ Wird der Modus „Lokdaten ändern“ ausgewählt, so zeigt der PIKO SmartController zunächst ein light kleines Hilfefenster an, in dem die wichtigsten Tasten für dieses Menü erklärt werden. - Seite 23 light Hier wurde exemplarisch ein individuelles Symbol für F1 als Schalter angelegt: • Mit der [▲] oder [▼]- Taste kann eine der beiden Möglichkeiten ausgewählt und mit der [↩] - Taste bestätigt werden. • Wurde „MULTI“ ausgewählt, kann nun mit der Auswahl [2] die Funktionsnummer (0 - 24) eingegeben werden, deren Daten geändert werden sollen.
-
Seite 24: Sonderfunktionssymbole
System light 10. Sonderfunktionssymbole Im vorherigen Kapitel wurde beschrieben, wie Sonderfunktionssymbole den Sonderfunktionsnummern in einem Lokdatensatz zugewiesen werden. Hier ein kleiner Auszug der zur Verfügung stehenden Symbole und deren gedachten (nicht verbindlich) Bedeutungen. Insgesamt stehen mehr als 160 Sonderfunktionssymbole zur Verfügung. Licht Standardsymbol Führerstand vorne... -
Seite 25: Zusätzliche Besonderheiten
Kehrschleifentrennstelle entstanden, wird die Polung durch das Kehrschleifenrelais so schnell umgeschaltet, dass es im Fahrverhalten des Zuges nicht zu erkennen ist. b. V.2 LocoNet® Die PIKO Digitalzentrale hat auf der Rückseite zwei LocoNet Anschlüsse. An die LocoNet ® -T Buchse der Digitalzentrale wird der PIKO SmartController über das beiliegende Spiralkabel angeschlossen. -
Seite 26: Anzeige Betriebszustände
• max. Belastung LocoNet -T: 500 mA ® • Gehäusemaße: 104 x 58 x 33 mm b. PIKO SmartController light • Hochauflösendes Display • Das hochauflösende Display hat eine Größe von 38 x 20 mm und ermöglicht eine detaillierte Darstellung im Klartext oder als Symbol. -
Seite 27: Sicherheitshinweise
• Dieses Handbuch gut aufbewahren. V. FAQs An dieser Stelle möchten wir auf unsere FAQ Infoseite im Internet verweisen. Sie finden diese im PIKO Webshop unter www.piko-shop.de/?a=faq. Dort finden Sie immer die aktuellsten Informationen zum Umgang mit dem PIKO SmartControl System. - Seite 28 PIKO Modellbahnen – für jede Anlage! PIKO Spielwaren GmbH Lutherstr. 30 96515 Sonneberg, GERMANY www.piko.de · hotline@piko.de...
