Aufstellung und Montage

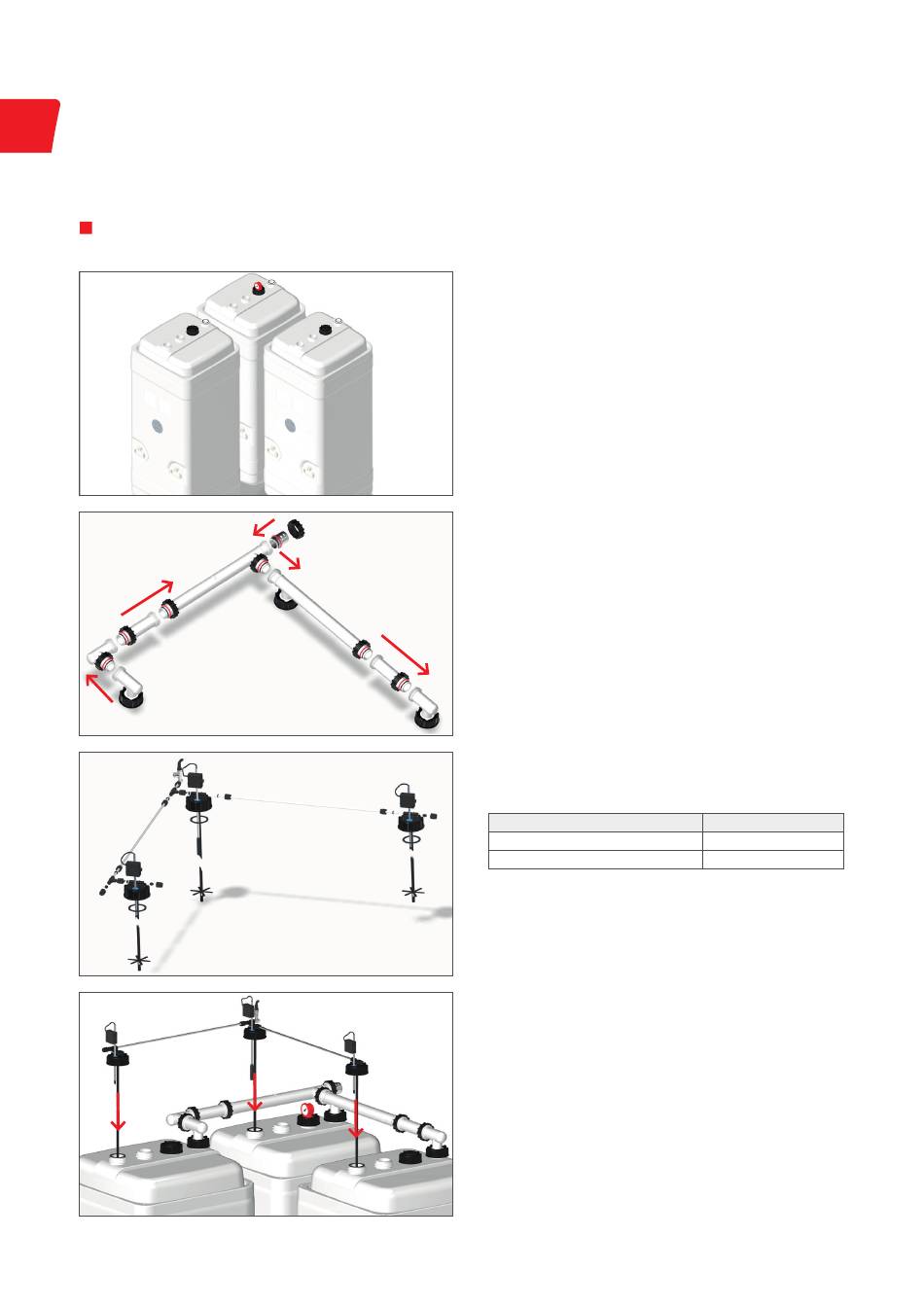

Winkel L-Aufstellung bzw. Stufenaufstellungen (Füllstar® 12 mm Düse)
KWT 750 l-C/ 1000 l-C (Varianten: L2), aufbauend auf der Reihenaufstellung
16
1. Aufstellen des dritten Tanks und umsetzen des Tauchrohrs auf
den vierten Stutzen (Füllstandanzeiger auf den ersten Tank in
Füllrichtung setzen)
2. Das vormontierte T-Verteilerrohr sowie T-Füllrohr der Fülllei-
tung Füllstar® auf den vierten Stutzen des Tanks montieren.
Dabei darauf achten dass der Stutzen mit jeweils einem
Tauchrohr belegt ist. Montage des Füllanschlusses
LORO-X DN50 an die Füllleitung.
3. Vormontieren der Entnahmeleitung mit Entnahme-Sammel-
armatur Grenzwertgeber, Entnahme-Schnellschlussventil und
Füllstandsensoren.
Typ
KWT 750 l-C
KWT 1000 l-C
4. Montieren der Entnahmeleitung mit Grenzwertgeber und Füll-
standsensoren auf den ersten Stutzen.
Länge in mm
820
900
