VIESMANN
Planungsanleitung

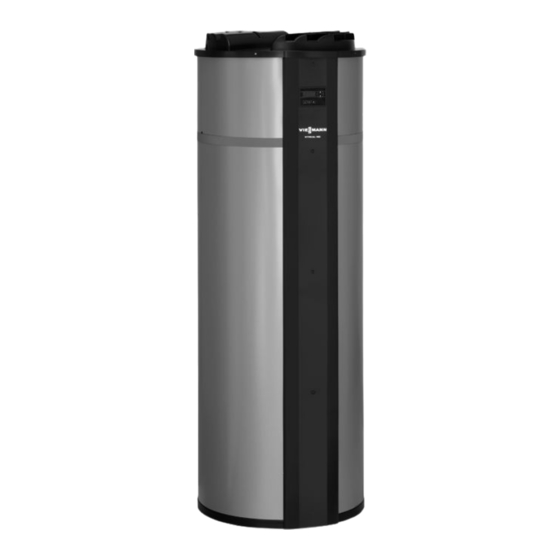

VITOCAL 160-A
Warmwasser-Wärmepumpe für Umluft- oder Abluftbetrieb
Bis 55 °C Trinkwassertemperatur bei Wärmepumpenbetrieb
Speicherinhalt 285 Liter
Luftvolumenstrom bis 250 m
5811 485
5/2012
Typ WWK
3
/h
VITOCAL 160-A
Warmwasser-Wärmepumpe wie Typ WWK, zusätzlich mit
innenliegendem Solar-Wärmetauscher und Solarregelung
VITOCAL 160-A
Warmwasser-Wärmepumpe
Typ WWKS
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOCAL 160-A Typ WWK
Inhaltszusammenfassung für Viessmann VITOCAL 160-A Typ WWK
- Seite 1 VIESMANN VITOCAL 160-A Warmwasser-Wärmepumpe Planungsanleitung VITOCAL 160-A VITOCAL 160-A Typ WWK Typ WWKS Warmwasser-Wärmepumpe für Umluft- oder Abluftbetrieb Warmwasser-Wärmepumpe wie Typ WWK, zusätzlich mit Bis 55 °C Trinkwassertemperatur bei Wärmepumpenbetrieb innenliegendem Solar-Wärmetauscher und Solarregelung Speicherinhalt 285 Liter Luftvolumenstrom bis 250 m 5811 485 5/2012...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Grundlagen 1.1 Betriebsweise ....................... Vitocal 160-A 2.1 Produktbeschreibung ....................■ Verwendung ......................■ Vorteile ........................■ Auslieferungszustand ....................2.2 Technische Angaben ....................■ Technische Daten ..................... ■ Schalltechnische Daten .................... ■ Luftvolumenstromkennlinie ..................■ Abmessungen ......................Leitungssystem Abluft/Fortluft 3.1 Außen- und Fortluftöffnungen .................. - Seite 3 Inhaltsverzeichnis (Fortsetzung) 7.3 Systemdarstellung Leitungssystem Abluft/Fortluft ............31 Stichwortverzeichnis .............................. 32 VIESMANN VITOCAL 160-A...
-
Seite 4: Grundlagen
Grundlagen 1.1 Betriebsweise Die Vitocal 160-A kann entweder im Umluft- oder Abluftbetrieb einge- Beide Typen der Vitocal 160-A (WWK und WWKS) können sowohl für setzt werden. Bei Umluftbetrieb wird nur der Energieinhalt der Luft aus den Umluft- als auch für den Abluftbetrieb geliefert werden. dem Aufstellraum zur Erwärmung des Trinkwassers verwendet. - Seite 5 Grundlagen (Fortsetzung) Typ WWKS (mit Solarnutzung) Die Vitocal 160-A, Typ WWKS ist für die Trinkwassererwärmung mit Solarunterstützung konzipiert. Der integrierte Solar-Wärmetauscher ermöglicht den Anschluss von Flachkollektoren bis 6 m oder Röh- renkollektoren bis 3 m Kollektorfläche. Eine elektronische Tempera- tur-Differenz-Regelung ist in der Vitocal 160-A integriert. Umluftbetrieb Trinkwassererwärmung durch die Wärmepumpe und Nacherwärmung §...
-
Seite 6: Vitocal 160-A
Vitocal 160-A 2.1 Produktbeschreibung Die Vitocal 160-A ist eine Wärmepumpe zur Trinkwassererwärmung Die Solarausführung der Vitocal 160-A mit integriertem Solar-Wärme- mit integriertem Speicher-Wassererwärmer. Im Umluftbetrieb nutzt sie tauscher ermöglicht zusätzlich die Nutzung von Solarenergie. hierfür die Energie aus der Luft des Aufstellraums. Bei Abluftbetrieb Durch die praktischen Rohranschlüsse und die steckerfertige elektri- wird dem Gerät die Luft über ein Leitungssystem aus anderen Räumen sche Verdrahtung ist Vitocal 160-A einfach zu installieren, z.B. -
Seite 7: Technische Angaben
Vitocal 160-A (Fortsetzung) 2.2 Technische Angaben Technische Daten Vitocal 160-A Typ WWK Typ WWKS Leistungsdaten Wärmepumpe bei Trinkwassererwärmung von 15 auf 45 °C und Lufttemperatur 15 °C Nenn-Wärmeleistung 1,52 Leistungszahl ε (COP) 3,56 Elektrische Leistungsdaten Elektr. Leistungsaufnahme Wärmepumpe 0,43 Elektr. Leistungsaufnahme Elektro-Heizeinsatz Wärmegewinnung Max. -
Seite 8: Luftvolumenstromkennlinie
Vitocal 160-A (Fortsetzung) Schall-Leistungspegel im Umluftbetrieb bei Luftvolumenstrom 250 m Schall-Leistungspegel L [dB (A)] bei Oktav-Mittenfrequenz [Hz] Total 1000 2000 4000 8000 Im Aufstellraum Luftvolumenstromkennlinie Volumenstrom in m³/h Abmessungen Typ WWK, WWKS mit Abdeckung für Umluftbetrieb Ø 660 BÖ KW/E BÖ... -
Seite 9: Leitungssystem Abluft/Fortluft
Vitocal 160-A (Fortsetzung) Typ WWK, WWKS mit Abdeckung für Abluftbetrieb Ø 660 BÖ KW/E Abluft (DN 160) HVS Heizwasservorlauf Solaranlage Fortluft (DN 160) KOA Kondenswasserablauf Kaltwasser BÖ Besichtigungsöffnung Verzehranode Entleerungsstutzen WW Warmwasser ELH Elektro-Heizeinsatz Zirkulation HRS Heizwasserrücklauf Solaranlage Leitungssystem Abluft/Fortluft 3.1 Außen- und Fortluftöffnungen Die Fortluft wird über das Dach oder die Außenwand abgeführt. -
Seite 10: Außenwanddurchführung Dn 160 Mit Wetterschutzgitter
Leitungssystem Abluft/Fortluft (Fortsetzung) Ø160-200 Hinweis Druckverlustdiagramm siehe Seite 25. Außenwanddurchführung DN 160 mit Wetterschutzgitter Best.-Nr. 9562 053 ⃞ 3 Mit Wetterschutzgitter und Dämmhülsen. ■ Extrem niedriger Druckverlust bei großem freiem Querschnitt. ■ Wärmebrückenfrei durch EPP-Rohrhülse Ø 200 (innen) und Ø 300 mm (außen). ■... -
Seite 11: Küchen-Abluftventil Dn 100
Leitungssystem Abluft/Fortluft (Fortsetzung) a = 134 mm A Ventilkegelstellung in mm Hinweis Druckverlustdiagramm siehe Seite 26. Küchen-Abluftventil DN 100 Deckeneinbau Wandeinbau 50-200mm Best.-Nr. 7452 130 ■ Aus Metall, weiß lackiert. ■ Integriertes Drosselelement. ■ Mit herausnehmbarem Fettfilter aus Aluminiumgestrick. ■ Volumenstrom bis 60 m Hinweis Druckverlustdiagramm siehe Seite 27. -
Seite 12: Zu- Und Abluftöffnungen
Leitungssystem Abluft/Fortluft (Fortsetzung) 3.3 Zu- und Abluftöffnungen Zuluftelement Wand-/Außenanschluss DN 100 Best.-Nr. 7299 302 Volumenstrom bis 35 m /h, mit Montagehülse. Hinweis Druckverlustdiagramm siehe Seite 26. □ 1 Zuluftfilter (G3) Best.-Nr. 7299 301 ■ Passend zu Zuluftelement, Best.-Nr. 7299 302. ■... -
Seite 13: Rohrleitungen Und Formteile
Leitungssystem Abluft/Fortluft (Fortsetzung) Dämpfungsverhalten 1000 2000 4000 8000 Hz 8000 Hz Oktav-Mittelfrequenz A DN 125 B DN 160 C DN 180 3.5 Rohrleitungen und Formteile Verbindungsstück Zum Verbinden von zwei Flexrohren. Anschluss Maß a Best.-Nr. DN 125 125 mm 7249 103 DN 160 160 mm 9521 437... -
Seite 14: Bogen 45° (Stahlblech Verzinkt)
Leitungssystem Abluft/Fortluft (Fortsetzung) Hinweis Druckverlust: 5 Pa Bogen 45° (Stahlblech verzinkt) Anschluss Maß a Best.-Nr. Hinweis Druckverlust: 5 Pa DN 125 125 mm 7249 107 DN 160 160 mm 9521 725 45° T-Stück (Stahlblech verzinkt) Anschluss Maß Best.-Nr. Hinweis Druckverlust: 5 Pa DN 125 125 mm 200 mm... -
Seite 15: Zubehör Speicher-Wassererwärmer
■ Max. Beheizungsleistung: 150 kW Bestandteile: ■ Absperrventil ■ Rückflussverhinderer und Prüfstutzen ■ Manometeranschluss-Stutzen ■ Membran-Sicherheitsventil Fremdstromanode Best.-Nr. 7265 132 ■ Wartungsfrei. ■ An Stelle der mitgelieferten Magnesiumanode. Zubehör für Betrieb mit Sonnenkollektoren (Typ WWKS) 5.1 Sonnenkollektoren siehe Viessmann Preisliste VIESMANN VITOCAL 160-A... -
Seite 16: Planungshinweise
Planungshinweise 6.1 Aufstellung Die Aufstellung der Vitocal 160-A erfolgt vorzugsweise innerhalb der luftdichten und wärmegedämmten Gebäudehülle. Die Vitocal 160-A für Abluftbetrieb muss so platziert werden, dass die Leitungsführung zu den Abluftbereichen möglichst kurz ist. Teile des Leitungssystems Ab-/Fortluft, die durch nicht beheizte Bereiche des Hauses verlaufen, müssen mit dampfdiffusionsdichten Materialien (min. 50 mm stark) wärmegedämmt werden. -
Seite 17: Schall- Und Schwingungsentkopplung
Planungshinweise (Fortsetzung) 6.2 Schall- und Schwingungsentkopplung Zur Verringerung der Schall- und Schwingungsübertragung des ein- gebauten Ventilators auf das Gebäude muss Folgendes beachtet wer- den: ■ Vorhandene Aufstellfüße verwenden (M). ■ Schallentkopplung von Boden des Aufstellraums zu Wand und Fun- dament (L). ■... -
Seite 18: Kondenswasserablauf
Planungshinweise (Fortsetzung) 6.4 Kondenswasserablauf Sowohl bei der Trinkwassererwärmung aus der Umgebungsluft als Hinweis auch im reinen Lüftungsbetrieb bildet sich im Inneren des Wärme- Aufgrund der Rückstaugefahr ist die Anbindung des Kondenswasser- pumpenmoduls Kondenswasser. Dieses muss über den Kondens- ablaufs an Regenfallrohre nicht zulässig. wasserablauf der Kanalisation zugeführt werden. -
Seite 19: Hydraulikschema
Planungshinweise (Fortsetzung) Hydraulikschema C Wärmepumpenmodul (mit Abdeckung für Umluftbetrieb) D Trinkwasserzirkulationspumpe (bauseits) E Solar-Divicon F Solarkreispumpe G Kollektortemperatursensor (Lieferumfang bei Typ WWKS) H Sonnenkollektoren K Sicherheitsventil L Ausdehnungsgefäß A Vitocal 160-A, Typ WWKS B Integrierter Speicher-Wassererwärmer mit Solar-Wärmetau- scher 6.6 Trinkwasserseitiger Anschluss Für den trinkwasserseitigen Anschluss die DIN 1988 und die Zul. -
Seite 20: Lüftungsbetrieb (Vitocal 160-A Für Abluftbetrieb)
Planungshinweise (Fortsetzung) G H K L M G G M O P G RN A Warmwasser K Manometeranschluss B Zirkulationsleitung L Rückflussverhinderer C Zirkulationspumpe M Entleerung D Rückschlagklappe, federbelastet N Kaltwasser E Beobachtbare Mündung der Ausblaseleitung O Trinkwasserfilter F Sicherheitsventil P Druckminderer entsprechend DIN 1988-2 Ausgabe Dez. -
Seite 21: Betriebsdauer
Planungshinweise (Fortsetzung) Betriebsdauer Falls ein Abluft-Leitungssystem mit Zuluftelementen installiert ist, muss der Ventilator des Wärmepumpenmoduls möglichst durchlaufen (Dauer-Betrieb, siehe Seite 6). Falls der Ventilator über einen langen Zeitraum ausgeschaltet ist, besteht die Gefahr eines zu geringen Luftwechsels. Das kann zu baulichen Schäden führen. Raumluftabhängige Feuerstätte und Ablufteinrichtung Der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte (z.B. -
Seite 22: Leitungssystem Abluft/Fortluft (Zubehör)
Planungshinweise (Fortsetzung) Leitungssystem Abluft/Fortluft (Zubehör) Zuluftelemente Abluftventile Die Abluftventile sind auf verschiedene Volumenströme einstellbar bis Positionierung im Raum zum angegebenen max. Wert (siehe Seite 10). Die Summe der Volu- ■ Um Zugerscheinungen zu vermeiden, Zuluftelemente nicht in unmit- menströme aller verwendeten Abluftventile muss 250 m /h ergeben. -
Seite 23: Druckverlustbestimmung Für Leitungssystem Abluft/Fortluft (Vitocal 160-A Für Abluft- Betrieb)
Planungshinweise (Fortsetzung) Δp Gesamt Luftführung zwischen Räumen Für die Luftströmung aus den Zuluftbereichen (Räume mit Zuluftele- ment) in die Abluftbereiche ist ein Raumluftverbund sicherzustellen. Ein freier Spalt unter den Türblättern der Wohnungstüren von 0,8 bis 1,2 cm ist ausreichend. Bei dichtschließenden Innentüren sind schall- gedämmte Überströmöffnungen in der Innenwand oder im Türblatt vorzusehen (bauseits). -
Seite 24: Strömungsgeschwindigkeiten
Planungshinweise (Fortsetzung) A Vitocal 160-A E Abluftventile B Schalldämpfer F Schalldämpfer (optional) zur Reduzierung von Schallübertragung durch Reflexionen („Telefonieeffekt“) C Überströmöffnungen, z.B. Türspalte (Spalthöhe min. 0,8 bis G Fortluftdurchführung 1,2 cm) D Zuluftelement Strömungsgeschwindigkeiten Luftvolumenstrom in m³/h A Wickelfalzrohr DN 125 (innen glatt) B Wickelfalzrohr DN 160 (innen glatt) VIESMANN VITOCAL 160-A... -
Seite 25: Druckverlustdiagramme Zuluftelemente Und Fortluftdurchführungen
Planungshinweise (Fortsetzung) Druckverlustdiagramme Zuluftelemente und Fortluftdurchführungen Außenwanddurchführung Luftvolumenstrom in m³/h Fortluft-Dachdurchführung Luftvolumenstrom in m³/h VIESMANN VITOCAL 160-A... -
Seite 26: Druckverlustdiagramme Abluftelemente
Planungshinweise (Fortsetzung) Zuluftelement Luftvolumenstrom in m³/h A ohne Filter B mit Filter Druckverlustdiagramme Abluftelemente Abluftventil DN 100 Luftvolumenstrom in m³/h A Ventilkegelstellung in mm VIESMANN VITOCAL 160-A... -
Seite 27: Strömungswiderstände Der Rohrleitungen
Planungshinweise (Fortsetzung) Küchen-Abluftventil DN 100 50 60 Luftvolumenstrom in m³/h A-E Druckverlustkurven für die Ventilstellungen: A geöffnet, freier Querschnitt 50 % E geschlossen Strömungswiderstände der Rohrleitungen Luftvolumenstrom in m³/h A Flexrohr DN 125 C Flexrohr DN 160 B Wickelfalzrohr DN 125 (innen glatt) D Wickelfalzrohr DN 160 (innen glatt) Hinweis Abluftleitungen mit DN 125 nur bis Volumenstrom von max. -
Seite 28: Anschluss Von Sonnenkollektoren (Nur Typ Wwks)
Planungshinweise (Fortsetzung) 6.9 Anschluss von Sonnenkollektoren (nur Typ WWKS) An das zu installierende Rohrsystem muss ein entsprechend dimen- An die Vitocal 160-A, Typ WWKS können max. 6 m Flachkollektoren sioniertes Ausdehnungsgefäß angeschlossen werden. oder 3 m Röhrenkollektoren angeschlossen werden. Rohrleitungen Um die erforderlichen Fördermengen zu erreichen, muss das Rohr- von den Kollektoren zur Vitocal 160-A müssen bauseits erstellt wer- system mit Kollektorfläche auf Druckverlust berechnet werden. -
Seite 29: Anhang
Anhang 7.1 Formblatt zur Planung der Teilstrecken im Leitungssystem Ab-/Fortluft Gesamt-Volumenstrom max. 250 m Projekt: Abluft-/Fortluftbereich Segment Volumen- Leitungs- Geschwindig- Länge Anzahl Bögen Anzahl Schall- Anzahl Abzweig- Druckverlust strom (´) system keit (v) dämpfer stücke [m/s] 45º 90º VIESMANN VITOCAL 160-A... -
Seite 30: Formblatt Zur Ermittlung Des Gesamtdruckverlusts Im Leitungssystem Abluft/Fortluft
Anhang (Fortsetzung) 7.2 Formblatt zur Ermittlung des Gesamtdruckverlusts im Leitungssystem Abluft/Fortluft Ermittlung Gesamtdruckverlust bei Auslegungsvolumenstrom Druckverlust Fortluft-Dachdurchführung: (ermitteln aus Volumenstrom gemäß Diagramm Seite 25) Druckverlust von Fortluftstutzen Vitocal 160-A bis Ende Außenwanddurchführung: (aus Tabelle Seite 29) Höchster Druckverlust Teilsegment von Abluftventil bis Vitocal 160-A: (aus Tabelle Seite 29, bei Verwendung eines Ventils überschlägig 10 Pa hinzurechnen) Überschlägig ermittelter Gesamtdruckverlust Abluft/Fortluft: Bewertung... -
Seite 31: Systemdarstellung Leitungssystem Abluft/Fortluft
Anhang (Fortsetzung) 7.3 Systemdarstellung Leitungssystem Abluft/Fortluft A Abluftöffnung B Fortluftöffnung Leitungssystem System (DN) Best.-Nr. Anzahl Flexrohr wärmegedämmt, Länge 2,5 m 9521 450 gestaucht, Länge 5,0 m 9521 455 7249 102 Wickelfalzrohr Länge 3,0 m 9521 428 7249 104 Verbindungsstück zum Verbinden von zwei Flexrohren 9521 437 7249 103 Bogen... - Seite 32 Stichwortverzeichnis Abdeckung für Abluftbetrieb...............6 Dämpfungsverhalten Abdeckung für Umluftbetrieb..............6 ■ Schalldämpfer rund, flexibel............13 Abluftabdeckung................16 Dauer-Betrieb................6, 21 Abluftbetrieb...................4, 5 Dimensionierung Ausdehnungsgefäß..........28 ■ Anwendungsbereich..............20 Druckminderer..................20 ■ Betriebsdauer................21 Druckverlustbestimmung..............23 ■ Umrüstung..................6 Druckverlustdiagramm Abluftfilter..................11 ■ Abluftelement................26, 27 Abluftleitung..................22 ■ Außenwanddurchführung..............25 Abluft-Leitungssystem................4 ■ Fortluft-Dachdurchführung............25 Abluftöffnung..................31 ■ Fortluftdurchführung..............25 Abluftstutzen..................9 ■...
- Seite 33 Stichwortverzeichnis Kältekreis...................7 Raumluftverbund................23 ■ Arbeitsmittel..................7 Raumvolumen..................16 ■ Füllmenge..................7 Reduzierstück................15, 31 Kaltschrumpfband................15 Reduzierstück DN 125/100..............15 Kaltwasseranschluss..............8, 20 Regenfallrohr..................18 Kennlinie Luftvolumenstrom...............8 Rohrleitung..................13 Kollektorfläche................7, 28 Rohrtrenner..................20 Kollektortemperatursensor...............19 Rückflussverhinderer..............19, 20 Kondenswasserablauf............4, 5, 8, 16, 18 Rückschlagklappe..............20, 22 ■ über Siphon...................18 ■ über Wasserverschluss..............18 Küchen-Abluftventil..............11, 27, 31 Schalldämmung................12 Küchen-Dunstabzugshaube.............22 Schalldämpfer..............12, 24, 31...
- Seite 34 Stichwortverzeichnis Ventilkegelstellung................26 Zirkulationsleitung..............8, 19, 20 Ventilstellung..................27 Zirkulationspumpe................20 Verbindungsstück...............13, 31 Zuluftbereiche..................23 Verlegehinweise Abluft-/Fortluftleitungen.........22 Zuluftelement............4, 5, 12, 24, 25, 31 Verwendung..................6 ■ Auslegung..................22 Volumenstromaufteilung..............22 ■ Druckverlustdiagramm..............26 ■ Positionierung................22 Zuluftfilter..................12 Wanddurchführung................22 Wärmedämmung Solarleitungen............28 Wärmeleistung...................7 Wärmetauscher..................5 Wärmetauscherfläche................7 Warmwasseranschluss..............8 Wickelfalzrohr...............13, 24, 31 VIESMANN VITOCAL 160-A...
