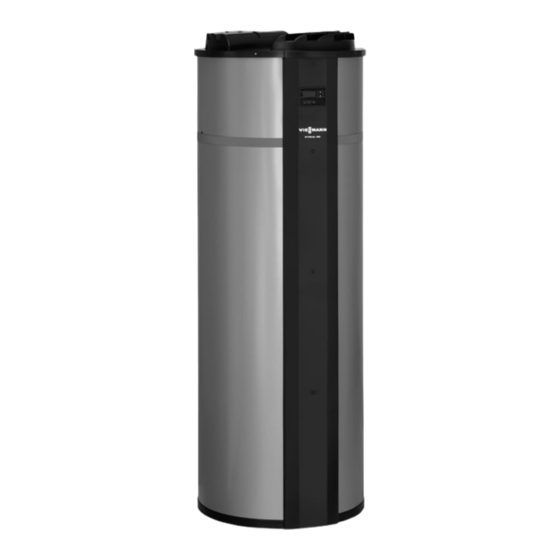

Vitocal 160-A
Typ WWK und WWKS
Warmwasser-Wärmepumpe
VITOCAL 160-A
Nach Montage entsorgen!
5671 915
10/2012

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitocal 160-A Typ WWK

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocal 160-A Typ WWK und WWKS Warmwasser-Wärmepumpe VITOCAL 160-A Nach Montage entsorgen! 5671 915 10/2012...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Gefahr ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Perso- an der separaten Sicherung oder nenschäden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagevorbereitung Produktinformation....................■ Vitocal 160-A..................... ■ Aufstellung......................■ Anschlüsse......................Montageablauf Wärmepumpe aufstellen..................Umrüstung auf Abluft-Betrieb................■ Abluftabdeckung montieren................■ Leitungssystem montieren................10 ■ Systemdarstellung.................... 11 Kondenswasserablauf anschließen..............12 ■ Kondenswasserablauf über Wasserverschluss..........13 ■ Kondenswasserablauf über Siphon..............14 Trinkwasserseitig anschließen................15 ■...
  • Seite 4: Produktinformation

    Produktinformation Vitocal 160-A Warmwasser-Wärmepumpe mit integ- Geeignet für Anlagen nach DIN 1988, riertem Speicher-Wassererwärmer EN 12828 und DIN 4753. (Inhalt 285 Liter) in folgenden Varian- ten: ■ Typ WWK – Umluft-Betrieb – Abluft-Betrieb ■ Typ WWKS (mit Solarbetrieb) – Umluft-Betrieb –...
  • Seite 5 Produktinformation (Fortsetzung) Mindestabstände ≥ 650 mm Mindestabstände für Service- und War- Maß a in mm tungsarbeiten unbedingt einhalten. Mit Umluftabdeckung 2100 Mit Abluftabdeckung 2200...
  • Seite 6: Anschlüsse

    Produktinformation (Fortsetzung) Anschlüsse KW/E Entleerung, R ¾ HRs Heizwasserrücklauf Solaranlage (nur bei Typ WWKS) HVs Heizwasservorlauf Solaranlage (nur bei Typ WWKS) KOA Kondenswasser, 7 19 mm Kaltwasser, R ¾ WW Warmwasser, R ¾ Zirkulation, R ¾...
  • Seite 7: Wärmepumpe Aufstellen

    Wärmepumpe aufstellen Achtung Die Wärmepumpe kann beschä- Nicht in den Blechmantel der digt werden (z.B. der Wärmetau- Wärmepumpe bohren. scher). Dadurch ist die Funktion nicht mehr gewährleistet. 1. Schrauben an den Haltebrettern Achtung lösen. Nicht die Anschluss-Stutzen als Tragehilfe benutzen. Wärmepumpe mit den Halte- brettern vorsichtig von der Palette herunter nehmen.
  • Seite 8 Wärmepumpe aufstellen (Fortsetzung) 3. Wärmepumpe leicht ankippen, die 4. Stellfüße des Geräts bis zum Stellfüße des Geräts etwas heraus- Anschlag einschrauben und drehen und die Haltebretter entfer- anschließend Gerät ausrichten. nen. Das Gerät steht jetzt auf den 3 Stell- Hinweis füßen.
  • Seite 9: Umrüstung Auf Abluft-Betrieb

    Umrüstung auf Abluft-Betrieb Abluftabdeckung montieren A Abluftöffnung B Fortluftöffnung...
  • Seite 10: Leitungssystem Montieren

    Umrüstung auf Abluft-Betrieb (Fortsetzung) Leitungssystem montieren Hinweis 3. Reduzierungen entsprechend dem ■ Leitungen in unmittelbarer Nähe der gewünschten Volumenstrom und den Wärmepumpe waagerecht oder mit baulichen Gegebenheiten einset- leichtem Gefälle zu den Ab- und Fort- zen. luftöffnungen hin verlegen. Damit wird Kondenswasser über die Wärme- Hinweis pumpe dem Abwasser zugeführt.
  • Seite 11: Systemdarstellung

    Umrüstung auf Abluft-Betrieb (Fortsetzung) Systemdarstellung A Abluftöffnung B Fortluftöffnung Leitungssystem System (DN) Best.-Nr. Wickelfalzrohr Länge 3,0 m 9521 428 7249 104 Verbindungs- zum Verbinden von zwei 9521 437 stück Flexrohren 7249 103 Bogen 90° 9521 431 7249 106 45° 9521 725 7249 107 Außenluft-Ansauggitter als Fortluft-Durch- 9562 053...
  • Seite 12: Umrüstung Auf Abluft-Betrieb

    Umrüstung auf Abluft-Betrieb (Fortsetzung) Leitungssystem System (DN) Best.-Nr. Abzweigstück T-Stück 160/160/160 7190 179 125/125/125 7249 110 Abzweigstück reduziert 160/125/125 7299 293 125/100/100 7299 292 Zuluftelement Wand-/Außenanschluss 7299 302 Fortluft-Dach- rund, mit Schutzgitter 9562 054 durchführung und Dämmhülse Rückschlagklappe bauseits Kondenswasserablauf anschließen Achtung Hinweis Das Kondenswasser muss unge-...
  • Seite 13: Kondenswasserablauf Über Wasserverschluss

    Kondenswasserablauf anschließen (Fortsetzung) Kondenswasserablauf über Wasserverschluss Ø19 1. Kondenswasser-Ablaufschlauch 3. Kondenswasser-Ablaufschlauch mit (719 mm, bauseits) auf Kondens- Gefälle an Abwasserleitung anschlie- wasser-Ablaufstutzen stecken. ßen. 2. Wasserverschluss legen.
  • Seite 14: Kondenswasserablauf Über Siphon

    Kondenswasserablauf anschließen (Fortsetzung) Kondenswasserablauf über Siphon Ø19 1. Kondenswasser-Ablaufschlauch 3. Siphon an Abwasserleitung anschlie- (719 mm, bauseits) auf Kondens- ßen. wasser-Ablaufstutzen stecken. 2. Kondenswasser-Ablaufschlauch mit Gefälle luftdicht an Siphon (bauseits) anschließen.
  • Seite 15: Trinkwasserseitig Anschließen

    Trinkwasserseitig anschließen G H K L M G G M O P G RN A Warmwasser H Durchflussregulierventil B Zirkulationsleitung K Manometeranschluss Falls keine Zirkulation angeschlos- L Rückflussverhinderer sen wird, die dafür vorgesehene Öff- M Entleerungsventil nung abdichten. N Kaltwasser C Zirkulationspumpe O Trinkwasserfilter D Rückschlagklappe, federbelastet...
  • Seite 16: Sicherheitsventil

    Trinkwasserseitig anschließen (Fortsetzung) ■ Für den trinkwasserseitigen Zul. Temperatur 65 °C Anschluss die DIN 1988 und die DIN Zul. Betriebsdruck 10 bar 4753 beachten. Prüfdruck 13 bar Hinweis Als Zubehör ist die Sicherheitsgruppe nach DIN 1988 erhältlich. Diese ent- hält folgende Bauteile: –...
  • Seite 17: Solarseitig Anschließen Bei Vitocal 160-A, Typ Wwks

    Solarseitig anschließen bei Vitocal 160-A, Typ WWKS Solarvorlauf- und Solarrücklaufleitung Montageanleitung des Kollek- vom Kollektorfeld an den Anschlüssen tors HRs und HVs der Vitocal 160-A (siehe Seite 6) anschließen. Kollektortemperatursensor montieren Montageanleitung des Kollek- tors Speichertemperatursensor Der Speichertemperatursensor ist werk- seitig eingebaut.
  • Seite 18: Netzanschluss

    Elektrische Anschlüsse (Fortsetzung) C Solarkreispumpe Start Relais Netz Für Wärmeträgermedium geeignete stop N L L N Pumpe verwenden. Max. Leistungsaufnahme 80 W. D Kollektortemperatursensor E Ein-/Ausschalter (bauseits) A Anschlussraum B Netzzuleitung Netzanschluss Trennvorrichtungen für nicht geer- Gefahr dete Leiter Unsachgemäß ausgeführte ■...
  • Seite 19: Inbetriebnahme

    Elektrische Anschlüsse (Fortsetzung) Gefahr L1: braun Fehlende Erdung von Kompo- blau nenten der Anlage kann bei PE: grün/gelb einem elektrischen Defekt zu gefährlichen Verletzungen durch Hinweis elektrischen Strom führen. Austausch der Netzanschlusslei- Gerät und Rohrleitungen müssen tung: mit dem Potenzialausgleich des 3-adrige Leitung H05VV-F3G1 Hauses verbunden sein.
  • Seite 20 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
