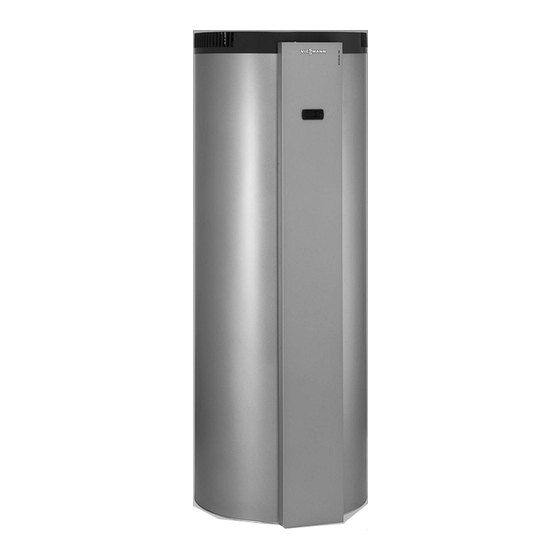

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 161-A Typ WWK 161.A02 Warmwasser-Wärmepumpe Typ WWKS 161.A02 Warmwasser-Wärmepumpe mit Anschluss für Solaranlage Gültigkeitshinweise siehe letzte Seite VITOCAL 161-A Bitte aufbewahren! 5614 591 7/2014...
- Seite 2 Dieses Zeichen warnt vor Sach- und Umwelt- Die Instandsetzung von Bauteilen mit sicher- schäden. heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Hinweis Defekte Bauteile müssen durch Viessmann Ori- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- ginalteile ersetzt werden. mationen. Zusatzkomponenten, Ersatz- und Verschleißteile Zielgruppe Achtung Diese Anleitung richtet sich ausschließlich an autori-...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Montagevorbereitung Bestimmungsgemäße Verwendung ............Produktinformation ................. Aufstellung ..................■ Übersicht der Anschlüsse ..............■ 2. Montageablauf Warmwasser-Wärmepumpe aufstellen ..........Umluftabdeckung abnehmen ..............Umrüstung auf Abluftbetrieb ..............10 Abluftabdeckung anbauen ..............10 ■ Leitungssystem Abluft/Fortluft montieren ........... 11 ■... -
Seite 4: Montagevorbereitung Bestimmungsgemäße Verwendung
Montagevorbereitung Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Die gewerbliche oder industrielle Verwendung zu nen Heizsystemen gemäß EN 12828 unter Berück- einem anderen Zweck als zur Trinkwassererwärmung sichtigung der zugehörigen Montage-, Service- und und/oder Lüftung gilt als nicht bestimmungsgemäß. Bedienungsanleitungen installiert und betrieben wer- den. - Seite 5 Montagevorbereitung Produktinformation (Fortsetzung) 20 m³ 5 °C 35 °C 500 kg Abb.1 Warmwasser-Wärmepumpe Abwasserleitung für Kondenswasserablauf Ausführung Maß a in mm Mit Umluftabdeckung 2100 Mit Abluftabdeckung 2200 Abb.2...
-
Seite 6: Übersicht Der Anschlüsse
Montagevorbereitung Produktinformation (Fortsetzung) Übersicht der Anschlüsse Mit Umluftabdeckung Ø 666 Abb.3... - Seite 7 Montagevorbereitung Produktinformation (Fortsetzung) Mit Abluftabdeckung Ø 666 DN160 D E G L Abb.4 Öffnung für Anschlussleitung 230 V~ Nur Typ WWKS: Netzanschlussleitung Rücklauf Solarkreis R 1 Öffnung für Anschlussleitung Kleinspannung Kaltwasser/Entleerung R 1 Bedieneinheit Warmwasser R 1 Tauchhülse für Sicherheitstemperaturbegrenzer Speichertemperatursensor oben Solar Elektro-Heizeinsatz (Zubehör)
-
Seite 8: Montageablauf Warmwasser-Wärmepumpe Aufstellen
Montageablauf Warmwasser-Wärmepumpe aufstellen Achtung Unsachgemäße Handhabung kann zu irreparab- len Schäden an der Warmwasser-Wärmepumpe führen. ■ Nicht in den Blechmantel der Warmwasser- Wärmepumpe bohren. Anschluss-Stutzen nicht als Tragehilfe benut- ■ zen. ■ Warmwasser-Wärmepumpe vorsichtig von der Palette nehmen. Das untere EPP-Polster kann dafür entfernt werden. -
Seite 9: Umluftabdeckung Abnehmen
Montageablauf Umluftabdeckung abnehmen Abb.6... -
Seite 10: Umrüstung Auf Abluftbetrieb
Montageablauf Umrüstung auf Abluftbetrieb Abluftabdeckung anbauen Abb.7 Abluftöffnung Fortluftöffnung Achtung Hinweis Leckagen am Abluftdeckel können zu Kondens- Eine Dichtheit der Abluftabdeckung von 100 % kann wasser am Gehäuse und zu erhöhtem Strom- nicht hergestellt werden. Dies kann je nach ange- verbrauch führen. -
Seite 11: Montageablauf
Montageablauf Umrüstung auf Abluftbetrieb (Fortsetzung) Leitungssystem Abluft/Fortluft montieren Achtung Bei Stillstand der Warmwasser-Wärmepumpe kann ■ Der gleichzeitige Betrieb einer raumluftabhängi- im Winter über die Fortluftdurchführung kalte Außen- gen Feuerstätte (z. B. offener Kamin) und der luft in den Aufstellraum dringen. Um dies zu vermei- Warmwasser-Wärmepumpe im selben Verbren- den, bauseits Rückschlagklappen mit geringem nungsluftverbund führt zu einem gefährlichen... -
Seite 12: Systemdarstellung
Montageablauf Umrüstung auf Abluftbetrieb (Fortsetzung) Schwingungsgedämpfte Aufhängung der Abluftlei- Schwingungsisolierung Fortluft-Wanddurchführung tung Schwingungsisolierung Fußboden Schalldämpfer Abluft Stellfüße Schalldämpfer Fortluft Schwingungsgedämpfte Aufhängung der Fortluft- leitung 1. Einzelne Leitungselemente mit Verbindungsstücken 2. Verbindungen mit Blechschraube oder Blindniet oder Muffen zusammenstecken (siehe Systemdar- sichern und mit Schrumpfband luftdicht verbinden. -
Seite 13: Umrüstung Auf Abluftbetrieb
Montageablauf Umrüstung auf Abluftbetrieb (Fortsetzung) Leitungssystem Bogen 90° 45° Außenluft-Ansauggitter als Fortluftdurchführung Schalldämpfer Aus Flexrohr, Länge 1,1 m Abzweigstück T-Stück 160/160/160 125/125/125 Abzweigstück Reduziert 160/125/125 125/100/100 Zuluftelement Wand-/Außenanschluss Fortluft-Dachdurchführung Rund, mit Schutzgitter und Dämm- hülse Rückschlagklappe (bauseits) Kondenswasserablauf anschließen Sowohl bei der Trinkwassererwärmung als auch im rei- Kondenswasser-Ablaufschlauch mit einer Schlauch- nen Lüftungsbetrieb bildet sich im Inneren des Wärme- schelle am Kondenswasser-Ablaufstutzen befestigen. - Seite 14 Montageablauf Kondenswasserablauf anschließen (Fortsetzung) Kondenswasserablauf über Wasserverschluss Ø 19 Abb.10 Kondenswasserablauf über Siphon Ø 19 Abb.11...
-
Seite 15: Trinkwasserseitig Anschließen
Montageablauf Trinkwasserseitig anschließen Die Warmwasser-Wärmepumpe ist dazu bestimmt Darüber hinaus muss auf Folgendes geachtet werden: dauerhaft an das Wassernetz angeschlossen zu wer- ■ Alle Rohrleitungen mit lösbaren Verbindungen den. anschließen. Für den trinkwasserseitigen Anschluss die DIN 1988, ■ Zirkulationsleitung mit Zirkulationspumpe, Rück- DIN 4753 und EN 806 beachten ( : Vorschriften des schlagklappe und Zeitschaltuhr ausrüsten. -
Seite 16: Typ Wwks: Solaranlage
Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Die Ausblaseleitung des Sicherheitsventils darf nicht Prüfdruck: 13 bar (1,3 MPa) ■ ■ verschlossen werden. Austretendes Wasser muss ■ Anschlussdurchmesser: R 1 gefahrlos und sichtbar in eine Entwässerungseinrich- tung abgeleitet werden. In der Nähe der Ausblaselei- Zusätzliche Anforderungen: tung des Sicherheitsventils, zweckmäßig am Sicher- ■... -
Seite 17: Elektrisch Anschließen
Montageablauf Typ WWKS: Externer Wärmeerzeuger (Fortsetzung) Achtung Beschädigungen der Anschlussleitungen und Fühlerleitungen (Kapillare) führen zu Funktions- störungen. ■ Anschlussleitungen und Fühlerleitungen nicht an heißen Bauteilen anlegen. Beim Verlegen und Befestigen der Anschlussleitungen und Fühlerleitungen darauf achten, dass die max. zulässigen Temperaturen der Leitungen nicht überschritten werden. -
Seite 18: Anschlussraum Öffnen
Montageablauf Elektrisch anschließen (Fortsetzung) Anschlussraum öffnen Abb.14 Flexible elektrische Leitungen zum Anschlussraum verlegen Leitungen: ■ Erforderliche Leitungslänge im Gerät (zuzüglich Abstand zu den Geräteanschlussdosen): 230 V~: 250 mm < 42 V: 700 mm Höhe Wandaustritt: ■ 1700 mm... -
Seite 19: Übersicht Der Anschlüsse
Montageablauf Elektrisch anschließen (Fortsetzung) < 42 V 230 V~ 230 V~ < 42 V Abb.15 Übersicht der Anschlüsse F1 T 10 A Abb.16 230 V~ Kleinspannung Solarkreispumpe Kollektortemperatursensor Für Wärmeträgermedium geeignete Pumpe ver- X5.5 + wenden. X5.6 – Max. Leistungsaufnahme 80 W. Modbus Gefahr Anschluss für Energiezähler... -
Seite 20: Netzanschluss Vorbereiten
Für den Netzanschluss ist eine separat abgesicherte Schuko-Steckdose erforderlich: 230 V/50 Hz ■ Absicherung max 10 A ■ Beschädigte Anschlussleitungen Falls Anschlussleitungen des Geräts oder des extern verbauten Zubehörs beschädigt sind, müssen diese durch besondere Anschlussleitungen ersetzt werden. Bei Austausch ausschließlich Viessmann Leitungen verwenden. -
Seite 21: Erstinbetriebnahme
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Warmwasser-Wärmepumpe außer Betrieb nehmen............22 • 2. Warmwasser-Wärmepumpe öffnen.................. 22 • • 3. Speicher-Wassererwärmer trinkwasserseitig füllen............24 •... -
Seite 22: Warmwasser-Wärmepumpe Außer Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Warmwasser-Wärmepumpe außer Betrieb nehmen Nur bei Arbeiten am geöffneten Gerät: Gefahr Die Berührung von spannungsführenden Bautei- len kann zu gefährlichen Verletzungen durch elektrischen Strom führen. Vor Beginn der Arbeiten das Gerät spannungs- frei schalten. Auf evtl. nachlaufenden Ventilator achten. Warmwasser-Wärmepumpe öffnen Umluft-/Abluftabdeckung abnehmen siehe Seite 9. -
Seite 23: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Warmwasser-Wärmepumpe öffnen (Fortsetzung) Abb.17 Frontblende Grundträger Stecker am Bedienteil Warmwasser-Wärmepumpe... -
Seite 24: Speicher-Wassererwärmer Trinkwasserseitig Füllen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer trinkwasserseitig füllen 1. Den Speicher-Wassererwärmer vollständig füllen. 2. Verschraubungen auf Dichtheit prüfen, falls erfor- Höchstplatzierte Warmwasser-Entnahmestelle öff- derlich, nachziehen. nen. Diese Warmwasser-Entnahmestelle unter Auf- sicht so lange geöffnet lassen, bis nur noch Wasser ausströmt. Solaranlage füllen (nur Typ WWKS) Serviceanleitung Sonnenkollektoren Sicherheitsventile auf Funktion prüfen Sicherheitsventile nach den Angaben des Herstellers... -
Seite 25: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen Abb.18 01. Speicher-Wassererwärmer über Entleerung ent- Gefahr leeren (siehe Seite 6). Rückstände von Reinigungsmitteln können Vergiftungen verursachen. 02. Speicher-Wassererwärmer vom Rohrleitungssys- Angaben des Herstellers der Reinigungs- tem trennen, damit keine Reinigungsmittel und mittel beachten. Verunreinigungen in das Rohrleitungssystem gelangen können. -
Seite 26: Magnesiumanode Prüfen Und Austauschen
Erstinbetriebnahme, Inspektion, Wartung Magnesiumanode prüfen und austauschen Hinweis ■ Wir empfehlen eine jährliche Funktionsprüfung der Magnesiumanode. Die Prüfung kann ohne Betriebs- unterbrechung erfolgen. Mit einem Anoden-Prüfgerät wird der Schutzstrom gemessen. Eine wartungsfreie Fremdstromanode ist als Zube- ■ hör erhältlich. Anodenschutzstrom mit Anoden-Prüfgerät prüfen Abb.19 1. -
Seite 27: Solarseitige Anschlüsse Auf Dichtheit Prüfen (Nur Typ Wwks)
Erstinbetriebnahme, Inspektion, Wartung Solarseitige Anschlüsse auf Dichtheit prüfen (nur Typ WWKS) Freien Lauf des Ventilators prüfen Gefahr Unbeabsichtigtes Anlaufen des Ventilators kann zu schweren Verletzungen führen. Gerät spannungsfrei schalten, auf Spannungs- freiheit kontrollieren und gegen Wiedereinschal- ten sichern. Ventilator reinigen Ventilator z. -
Seite 28: Warmwasser-Wärmepumpe In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Warmwasser-Wärmepumpe in Betrieb nehmen Abluftgerät: Ventilatordrehzahl für die Luftvolumenströme ermitteln Die tatsächlich erreichbaren Luftvolumenströme sind 3. Aus den anderen Luftvolumenströmen ergeben sich vom Druckverlust des Leitungssystems und vom 3 weitere Schnittpunkte mit der Anlagenkennlinie Widerstand der Filter (Filterklasse) abhängig. Druckverlust im Leitungssystem (externer Druckver- Für den minimalen Luftvolumenstrom (Grund- lust) und Luftvolumenströme gemäß... -
Seite 29: Parameter Einstellen
Erstinbetriebnahme, Inspektion, Wartung Warmwasser-Wärmepumpe in Betrieb nehmen (Fortsetzung) 100 % 90 % 70 % 60 % 50 % 40 % 30 % 28 % 23 % 20 % Luftvolumenstrom in m³/h Abb.20 Kennlinienschar der Anlagenkennlinien Kennlinienschar der Ventilatorkennlinien Parameter einstellen Service-Menü... -
Seite 30: Serviceeinstellungen
Serviceeinstellungen Serviceeinstellungen Service-Menü aktivieren Service-Menü: für 1. OK ca. 5 s lang drücken, bis erscheint. 4. OK zur Bestätigung 2. OK zur Bestätigung Service-Menü deaktivieren ■ Tasten + gleichzeitig drücken. Oder Die Anzeige wechselt nach ca. 60 s automatisch auf ■... - Seite 31 Serviceeinstellungen Serviceeinstellungen (Fortsetzung) Parame- Auslieferungszu- Einstellbereich Einheit Funktion stand 1 bis 15 Hysterese Trinkwassertemperatur. Falls die Trinkwassertemperatur den Warm- wassertemperatur-Sollwert abzüglich dieser Hysterese unterschreitet, schaltet der Ver- dichter ein. Hinweis Die Trinkwassertemperatur wird in Abhän- gigkeit von der Einstellung in am oberen oder unteren Speichertemperatursensor ge- messen.
- Seite 32 Serviceeinstellungen Serviceeinstellungen (Fortsetzung) Parame- Auslieferungszu- Einstellbereich Einheit Funktion stand 20 bis Nur Abluftgerät: Ventilatordrehzahl für die normale Lüftung (Nenn-Lüftung) im Betrieb innerhalb der Zeitphase des Zeitprogramms für Lüftung (normaler Luftvolumenstrom) Siehe Seite 28 20 bis 100 Nur Abluftgerät: Ventilatordrehzahl für die maximale Lüftung während der Trinkwassererwärmung, d.
- Seite 33 Serviceeinstellungen Serviceeinstellungen (Fortsetzung) Parame- Auslieferungszu- Einstellbereich Einheit Funktion stand 0 bis 59 Minute für Ende der Zeitphase im „Zeitpro- gramm für Lüftung“ (siehe Bedienungsanlei- tung). 0 oder 1 Elektro-Heizeinsatz freigeben (Zubehör). — 0 Keine Freigabe 1 Freigabe zuzüglich 2 bis 65 °C Hysterese Elektro-Heizeinsatz.
- Seite 34 Serviceeinstellungen Serviceeinstellungen (Fortsetzung) Parame- Auslieferungszu- Einstellbereich Einheit Funktion stand zuzüglich 0,5 bis Nur Typ WWKS: Temperaturdifferenz zum Einschalten der Solarkreispumpe. Der eingestellte Wert legt fest, bei welcher Temperaturdifferenz zwischen Kollektortem- peratursensor und unterem Speichertempe- ratursensor die Solarkreispumpe einge- schaltet wird. 1 bis abzüglich Nur Typ WWKS:...
- Seite 35 Serviceeinstellungen Serviceeinstellungen (Fortsetzung) Parame- Auslieferungszu- Einstellbereich Einheit Funktion stand 1 bis 12 Aktueller Monat (siehe Bedienungsanlei- tung). 1 bis 31 Aktueller Tag (siehe Bedienungsanleitung). 0 bis 23 Aktuelle Stunde (siehe Bedienungsanlei- tung). 0 bis 59 Aktuelle Minute (siehe Bedienungsanlei- tung). 0 oder 1 Automatische Umstellung Sommerzeit/ —...
-
Seite 36: Diagnose Und Serviceab
Diagnose und Serviceabfragen Serviceabfragen Service-Menü: 4. OK zur Bestätigung 1. OK ca. 5 s lang drücken, bis erscheint. 5. / für gewünschte Abfrage (siehe Tabelle). 2. OK zur Bestätigung 6. OK zur Bestätigung für Parameter Einheit Funktion Softwarestand — °C Alle Temperaturen können mit / nacheinander abgefragt werden. -
Seite 37: Störungsbehebung
Störungsbehebung Meldungen Folgende Meldungen können auftreten: Meldung Ursache Maßnahme Regelverhalten ■ Abtauung aktiv. — Regelbetrieb. ■ Kurzschluss/Unterbrechung Temperatursensor Widerstandswert prüfen, ggf. Sensor aus- Lufteintritt. tauschen (siehe Seite 39). Warmwasser-Wärmepumpe geht nicht in Be- ■ trieb. Kein Lüftungsbetrieb. ■ Kurzschluss/Unterbrechung Temperatursensor Verdampfer. -
Seite 38: Meldungen Und Quittieren
Störungsbehebung Meldungen (Fortsetzung) Meldung Ursache Maßnahme Regelverhalten ■ Sicherheitstemperaturbegrenzer Elektro-Heizein- Für Warmwasserentnahme sorgen. satz hat ausgelöst. Sicherheitstemperaturbegrenzer entriegeln Regelbetrieb. (siehe separate Montage- und Serviceanlei- ■ Keine Trinkwassererwärmung über Elektro- tung). ■ Heizeinsatz. Kommunikationsfehler Energiezähler 1-phasig/3- Anschlüsse und Leitung (Modbus) prüfen. phasig Regelbetrieb. -
Seite 39: Instandsetzung
Störungsbehebung Instandsetzung Übersicht interne Komponenten Abb.21 Ventilator Verdichter Schraderventil Niederdruckseite Verdampfer Temperatursensor Verdampfer Abtropfwanne Sicherheitshochdruckschalter Schraderventil Hochdruckseite Expansionsventil Rückschlagventil Temperatursensor Lufteintritt Filtertrockner Hinweis ■ Position der Speichertemperatursensoren siehe „Übersicht der Anschlüsse“ Seite 6. Übersicht der elektrischen Anschlüsse siehe ■ Seite 19. Temperatursensoren prüfen Sensor Messelement... -
Seite 40: Sicherungen Prüfen
Störungsbehebung Instandsetzung (Fortsetzung) Viessmann Pt500A (grüne Kennzeichnung) Viessmann NTC 10 k (blaue Kennzeichnung) Ω 140 180 10 30 50 70 90 110 Temperatur in °C Temperatur in °C Abb.22 Abb.23 Sicherungen prüfen Position der Sicherung F1 T 10 A siehe Seite 19. -
Seite 41: Anschluss- Und Verdrah
Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema 1 2 3 4 5 6 3 4 5 6 Θ Θ Θ Θ Θ Abb.24 Anschluss Bedieneinheit Meldeeingang Elektro-Heizeinsatz Modbus, Anschluss für Energiezähler, Schalteingang PV für Eigenenergieverbrauch Verdichter Schalteingang 0 10 V für Ventilator –... -
Seite 42: Einzelteilliste
Einzelteilliste Bestellung von Einzelteilen Folgende Angaben sind erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus der Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Bau- gruppe (aus dieser Einzelteilliste) Übersicht der Baugruppen Abb.25 Typenschild Baugruppe Sonstige Baugruppe Wärmepumpenmodul Baugruppe elektrische Ausrüstung Baugruppe Gehäuse... -
Seite 43: Wärmepumpenmodul
Einzelteilliste Wärmepumpenmodul Pos. Einzelteil 0001 Verdichter 0002 Verdampfer 0003 Radialventilator 0004 Thermostatisches Expansionsventil (TEV) 0005 Filtertrockner (Verschleißteil) 0006 Druckschalter 0007 Kältemittelleitung Heißgas 0008 Kältemittelleitung Verdichter Rückschlagklappe – 0009 Kältemittelleitung Heißgas Rückschlagklappe – 0010 Kältemittelleitung Flüssiggas 0011 Kältemittelleitung Expansionsventil Verdampfer – 0012 Kältemittelleitung Sauggas Verdampfer... - Seite 44 Einzelteilliste Wärmepumpenmodul (Fortsetzung) 0022 0030 0003 0035 0034 0010 0006 0037 0002 0005 0008 0024 0008 0026 0026 0009 0008 0013 0021 0011 0027 0008 0028 0035 0025 0007 0034 0020 0004 0023 0037 0012 0023 0015 0032 0036 0001 0019 0031 0014...
-
Seite 45: Gehäuse
Einzelteilliste Gehäuse Pos. Einzelteil 0001 Abdeckung 0002 Umluftabdeckung 0003 Frontblende 0004 Grundträger 0005 Wärmedämmung Flansch 0006 Gewindestift M5 x 60 0007 Distanzhülse 5,2 x 8 x 30 0008 Linsen-Flanschschraube M5 x 12 0009 Befestigungssatz 0010 Anodenflansch mit Dichtung 0011 Dichtung 0012 Magnesiumanode 40 x 520/490 (Verschleißteil) -
Seite 46: Sonstige
Einzelteilliste Gehäuse (Fortsetzung) 0002 0014 0008 0006 0007 0012 0011 0001 0004 0010 0003 0005 0009 0013 Abb.27 Sonstige Pos. Einzelteil 0001 Sprühdosenlack vitosilber 0002 Lackstift vitosilber 0003 Sprühdosenlack anthrazit 0004 Montage- und Serviceanleitung Warmwasser-Wärmepumpe... -
Seite 47: Elektrische Ausrüstung
Einzelteilliste Sonstige (Fortsetzung) 0001 0002 0004 0003 Abb.28 Elektrische Ausrüstung Pos. Einzelteil 0001 Bedienteil 0002 Reglerleiterplatte 0010 Anschlussleitung Bedienteil Regelung – 0022 Leitungsbaum 230 V~ 0025 Leistungsrelais 30 A 0035 Sicherungshalter 0036 Sicherung T 10 A (5 Stück) 0049 Temperatursensor Verdampfer 0050 Leitungsbaum Kleinspannung Modbus 0052... - Seite 48 Einzelteilliste Elektrische Ausrüstung (Fortsetzung) 0050 0002 0052 0036 0022 0035 0036 0035 0025 0071 0010 0001 0068 0049 Abb.29...
-
Seite 49: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 50: Technische Daten
Technische Daten Technische Daten Vitocal 161-A, Typ WWK 161.A02 WWKS 161.A02 Leistungsdaten bei A15/W45 Nenn-Wärmeleistung 1,67 1,67 Elektrische Leistungsaufnahme 0,51 0,51 Leistungszahl (COP) ε Leistungsdaten nach EN 16147:2011 bei A15/W10-55 und Zapfprofil XL Leistungszahl (COP 3,11 3,11 ε Aufheizzeit h:min 10:42 10:42 Bereitschaftsverlust (Pes) - Seite 51 Technische Daten Technische Daten (Fortsetzung) Vitocal 161-A, Typ WWK 161.A02 WWKS 161.A02 Abluftbetrieb Luftvolumenstrom Grundlüftung Luftvolumenstrom reduzierte Lüftung 50 bis 300 50 bis 300 Luftvolumenstrom Nennlüftung (normale Lüftung) 50 bis 300 50 bis 300 Luftvolumenstrom maximale Lüftung (während Trink- 160 bis 300 160 bis 300 wassererwärmung) Max.
-
Seite 52: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocal 161-A mit den folgenden Normen übereinstimmt: EN 60335-1 (VDE 0700-1) EN 60335-2-21 (VDE 0700-21) EN 60335-2-34 EN 60335-2-40 (VDE 0700-40) -
Seite 53: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abluftabdeckung............7 Inbetriebnahme............28 Abluftabdeckung anbauen......... 10 Instandsetzung............39 Abluftleitung..............11 Abnehmen Umluftabdeckung........9 Aktivieren Service-Menü..........30 Kältekreis..............24 Aktorentest..............36 Kamin................. 11 Anodenstrom..............26 Kennlinie Ansaugluft..............4 – Temperatursensor NTC 10 k .........40 Ω Anschlüsse..............6 – Temperatursensor Pt500A........40 Anschlussleitungen............ 20 Kollektorfläche............16 Anschlussraum............18 Kondenswasserablauf........4, 13, 24... - Seite 54 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Schalldämpfer.............11 Übersicht Schrumpfband............12 – Anschlüsse..............6 Schwingungsentkopplung.......... 11 – Baugruppen.............42 Sensoren prüfen............39 – elektrische Anschlüsse..........19 Serviceabfragen............36 – interne Komponenten..........39 Service-Menü Übersicht der Parameter..........30 – aktivieren..............30 Umluftabdeckung............6 – deaktivieren.............30 Umluftabdeckung abnehmen........9 Sicherheitsventil........... 15, 24 Umrüstung auf Abluft-Betrieb........10 Sicherung..............
-
Seite 56: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7511418 7511419 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
