Viessmann Vitocal 161-A Serviceanleitung

Serviceinfo 161-A Kurzanleitung Betriebsfreigabe ab
Werkseinstellung
+ Anschluss an Kondensatwasserstutzen

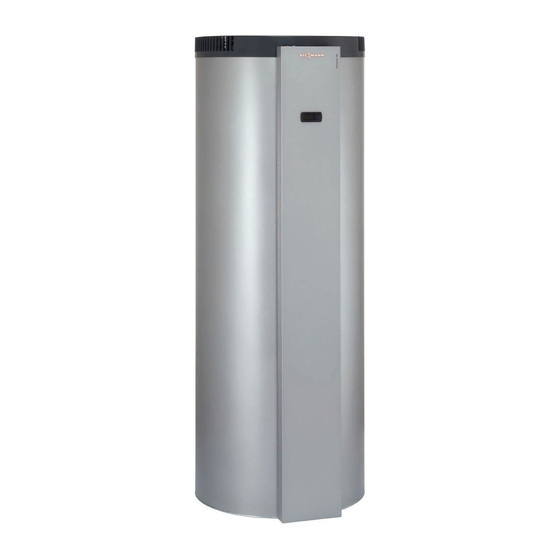

Betrifft: Vitocal 161-A Warmwasser-Wärmepumpe
Grund: Häufige Rückfragen bezüglich Handhabung der Betriebsfreigabe bei
Erstinbetriebnahmen gemäss Betriebs-, Montage- und Serviceanlei-
tungen.
Ergänzung: Kurzanleitung für die Reglereinstellung ab Werkseinstellung.
Einfacher Betriebsstart nach definitiver Installation für den reinen
Warmwasserbetriebe gemäss Werkseinstellung, jedoch ohne Zusatz-
einstellungen. WICHTIG: Weiterführende Informationen sind den aus-
führlichen Dokumenten zu entnehmen und verbindlich zu befolgen!
Nutzer: Zusätzliche Kurzanleitung für TD, Heizungsinstallateure und Betreiber.
Kurzanleitung Reglereinstellung
Schritt 1: Stromversorgung einschalten
Schritt 2: WP-Betrieb einschalten /
ausschalten
Viessmann (Schweiz) AG
Romanshornerstrasse 16
CH-9320 Arbon
 Anschlussdetail am Kondensatwasserstutzen ist in der Mon-
tage- Anleitung nicht ersichtlich.
 Fotodokumentation
schlauch Anschlussvariante
(eingeschaltet)
(ausgeschaltet)
Kundendienst: Tel 0848 88 88 90
mit Beispiel einer
25Sek. abwarten bis Anzeige auf 0.0 wechselt
und kurz blinkt.
Nach einigen weiteren Sek. wechselt sich die
Temperatur mit Sby (Standby) ab, und die obere
Pfeiltaste leuchtet nicht grün
(Werkseinstellung = "AUS").
INFO: leuchtet sie grün, ist WP-Betrieb „EIN" be-
reits aktiviert.
Die Betriebsart „EIN" wird durch 5-7Sek. drücken
der oberen Pfeiltaste
 Es erscheint „on" und nach 5-7Sek. ertönt ein
Piepton, danach wird die Warmwassertempera-
tur angezeigt und die Pfeiltaste
= "EIN".
grün
Zum Ausschalten ist gleich vorzugehen, jedoch
mit der unteren Taste
obere Taste nicht mehr grün = „AUS".
service-wp-ch@viessmann.com
176-2014
1/2
Kondensatwasser-
aktiviert.
leuchtet
, danach leuchtet die
27.11.2014 EgnM
176_SI 161-A Kurzanleitung
IBN_Kond.-anschluss.docx
