Viessmann VITOCAL 161-A Montage- Und Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Wärmepumpen
  5. VITOCAL 161-A
  6. Montage- und serviceanleitung

Viessmann VITOCAL 161-A Montage- Und Serviceanleitung

Warmwasser-wärmepumpe/warmwasser-wärmepumpe mit anschluss für solaranlage
Vorschau ausblenden Andere Handbücher für VITOCAL 161-A:
Inhaltsverzeichnis

Werbung

Quicklinks

VIESMANN
Montage- und
Serviceanleitung
für die Fachkraft

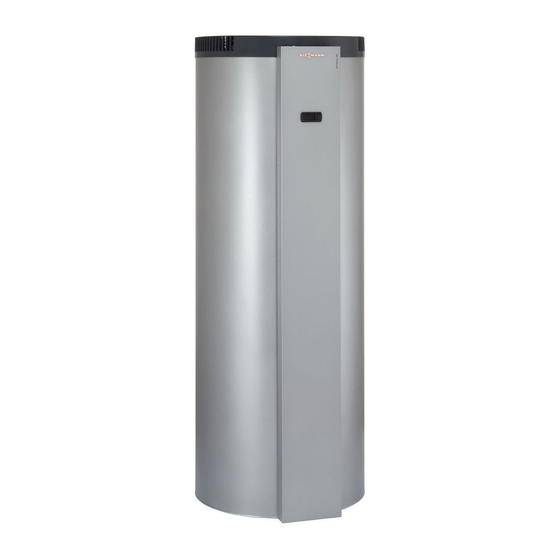

Vitocal 161-A
Typ WWK 161.A02
Warmwasser-Wärmepumpe
Typ WWKS 161.A02
Warmwasser-Wärmepumpe mit Anschluss für Solaranlage
Gültigkeitshinweise siehe letzte Seite
VITOCAL 161-A
Bitte aufbewahren!
5614 591
2/2013
