VIESMANN
Planungsanleitung
VITOCAL 161-A
Typ WWK

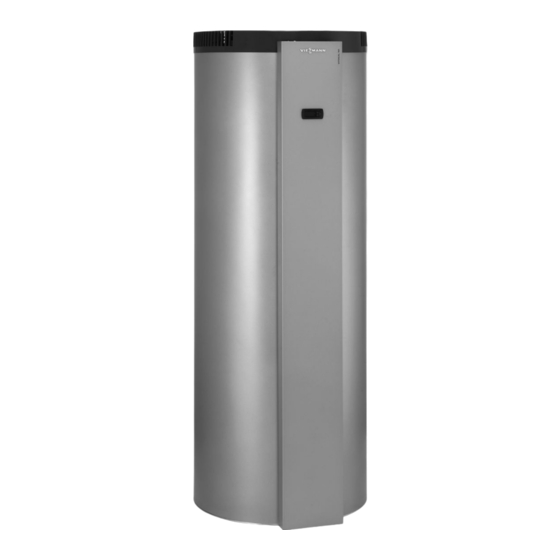

Warmwasser-Wärmepumpe für Umluftbetrieb
■
■
Abluftbetrieb mit bis zu 300 m
lich (mit Zubehör)
Speicherinhalt 308 Liter, mit Ceraprotect-Emaillierung
■
Typ WWKS
Ausstattungsgleich zu Typ WWK, zusätzlich mit integriertem
■
Solar-Wärmetauscher und Solarregelung
Speicherinhalt 300 Liter, mit Ceraprotect-Emaillierung
■
5773 316
5/2013
3
/h Abluftvolumenstrom mög-
VITOCAL 161-A
Warmwasser-Wärmepumpe
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOCAL 161-A Typ WWK
Inhaltszusammenfassung für Viessmann VITOCAL 161-A Typ WWK
- Seite 1 VIESMANN VITOCAL 161-A Warmwasser-Wärmepumpe Planungsanleitung VITOCAL 161-A Typ WWK Warmwasser-Wärmepumpe für Umluftbetrieb ■ ■ Abluftbetrieb mit bis zu 300 m /h Abluftvolumenstrom mög- lich (mit Zubehör) Speicherinhalt 308 Liter, mit Ceraprotect-Emaillierung ■ Typ WWKS Ausstattungsgleich zu Typ WWK, zusätzlich mit integriertem ■...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vitocal 161-A 1.1 Produktbeschreibung ....................■ Gerätevarianten ......................■ Vorteile ........................■ Auslieferungszustand Typ WWK ................■ Auslieferungszustand Typ WWKS ................1.2 Technische Angaben ....................■ Technische Daten ..................... ■ Abmessungen ......................■ Ventilatorkennlinien ....................10 Leitungssystem Abluft/Fortluft 2.1 Wärmepumpe ....................... - Seite 3 Inhaltsverzeichnis (Fortsetzung) Wärmepumpenregelung 5.1 Wärmepumpenregelung ....................34 Anhang 6.1 Formblatt zur Planung der Teilstrecken im Leitungssystem Ab-/Fortluft ..... 36 6.2 Formblatt zur Ermittlung des Gesamtdruckverlusts im Leitungssystem Abluft/Fortluft . 37 6.3 Systemdarstellung Leitungssystem Abluft/Fortluft ............38 Stichwortverzeichnis .............................. 39 VIESMANN VITOCAL 161-A...
-
Seite 4: Vitocal 161-A
Vitocal 161-A 1.1 Produktbeschreibung Die Vitocal 161-A ist eine Warmwasser-Wärmepumpe mit integriertem Bei reinem Wärmepumpenbetrieb beträgt die max. Trinkwassertem- Warmwasser-Speicher. peratur 65 °C, sodass eine hohe Trinkwasserhygiene sichergestellt Der Inhalt des Speicher-Wassererwärmers beträgt 300 l und ist daher werden kann. für eine mehrköpfige Familie (bis 5 Personen) ausreichend. -
Seite 5: Vorteile
Vitocal 161-A (Fortsetzung) Der Lüftungsbetrieb ist auch ohne Trinkwassererwärmung möglich. Beim Typ WWKS schaltet die elektronische Temperatur-Differenz- Mit Hilfe des Zeitprogramms für Lüftung und der Wahl von insgesamt Regelung die Solarkreispumpe ein oder aus, in Abhängikeit von der 3 Lüftungsstufen wird eine dauerhafte Belüftung gewährleistet. eingestellten Temperaturdifferenz zwischen Speicher-Wassererwär- Unabhängige Zeitprogramme für Lüftung und Trinkwassererwärmung mer und Sonnenkollektor. -
Seite 6: Auslieferungszustand Typ Wwk
Vitocal 161-A (Fortsetzung) Auslieferungszustand Typ WWK ■ Steckerfertige Warmwasser-Wärmepumpe mit integrierter Rege- lung ■ Umluftabdeckung ■ Integrierter Speicher-Wassererwärmer mit 308 l Inhalt Auslieferungszustand Typ WWKS ■ Steckerfertige Warmwasser-Wärmepumpe mit integrierter Rege- ■ Integrierter Speicher-Wassererwärmer mit 300 l Inhalt und einge- lung und mit Solar-Wärmetauscher bautem Solar-Wärmetauscher (Glattrohr) ■... -
Seite 7: Technische Angaben
Vitocal 161-A (Fortsetzung) 1.2 Technische Angaben Technische Daten Vitocal 161-A, Typ WWK 161.A02 WWKS 161.A02 Leistungsdaten bei A15/W45 °C Nenn-Wärmeleistung 1,67 1,67 Elektrische Leistungsaufnahme 0,51 0,51 Leistungszahl ε (COP) Elektrische Werte Max. Elektrische Leistungsaufnahme 0,85 0,85 Elektrische Leistungsaufnahme des Elektro-Heizeinsatzes (Zubehör) Nennspannung 1/N/PE 230 V/50 Hz 1/N/PE 230 V/50 Hz... -
Seite 8: Abmessungen
Vitocal 161-A (Fortsetzung) Schall-Leistungspegel im Umluftbetrieb bei Trinkwassererwärmung von 15 auf 60 °C und Lufteintrittstemperatur 15 °C Schall-Leistungspegel L [dB (A)] bei Oktav-Mittenfrequenz [Hz] Total 1000 2000 4000 8000 Im Aufstellraum Abmessungen Mit Umluftabdeckung Ø 666 A Öffnung für Anschlussleitung 230 V~ K Nur Typ WWKS: B Netzanschlussleitung mit Netzstecker (werkseitig angeschlos- Rücklauf Solarkreis R 1... - Seite 9 Vitocal 161-A (Fortsetzung) Mit Abluftabdeckung (Zubehör) Ø 666 DN160 D E G L A Öffnung für Anschlussleitung 230 V~ K Nur Typ WWKS: Rücklauf Solarkreis R 1 B Netzanschlussleitung mit Netzstecker (werkseitig angeschlos- L Kaltwasser/Entleerung R 1 sen) C Öffnung für Anschlussleitung Kleinspannung M Bedieneinheit D Warmwasser R 1 N Speichertemperatursensor oben...
-
Seite 10: Ventilatorkennlinien
Vitocal 161-A (Fortsetzung) Ventilatorkennlinien 100 % 90 % 70 % 60 % 50 % 40 % 30 % 20 % Luftvolumenstrom in m³/h A Kennlinienschar der Anlagenkennlinien B Kennlinienschar der Ventilatorkennlinien C Empfohlener Bereich für den Auslegungspunkt (Nenn-Volumen- strom) VIESMANN VITOCAL 161-A... -
Seite 11: Leitungssystem Abluft/Fortluft
Leitungssystem Abluft/Fortluft 2.1 Wärmepumpe Abluftabdeckung Best.-Nr. 7596 129 ■ Zur Nutzung der Warmwassser-Wärmepumpe als Abluftgerät. ■ Kompatibel mit Typ WWK und WWKS. ■ Für Leitungssystem DN 160. 2.2 Außenluft- und Fortluftöffnungen Die Fortluft wird über das Dach oder die Außenwand abgeführt. Um Die im Folgenden beschriebenen Bauteile sind wärmebrückenfrei aus- eine Beeinflussung durch Winddruck zu vermeiden, ist die Windrich- geführt und entsprechen dem Dämmstandard für Passiv- und Miner-... -
Seite 12: Außenwanddurchführung Mit Vogelschutzgitter
Leitungssystem Abluft/Fortluft (Fortsetzung) ⃞ 3 ⃞ 3 Druckverlust Außenwanddurchführung mit Wetterschutzgitter Luftvolumenstrom in m³/h A DN 160 B DN 180 Außenwanddurchführung mit Vogelschutzgitter Best.-Nr.: 7501 778 ■ Zum direkten Anschluss an EPP-Rohr. ■ Farbe weiß. Hinweis EPP-Rohr muss bauseits durch die Außenwand geführt werden. VIESMANN VITOCAL 161-A... -
Seite 13: Leitungssystem (Rund)
Leitungssystem Abluft/Fortluft (Fortsetzung) Druckverlust Außenwanddurchführung mit Vogelschutzgitter Verwendung als Außenluftdurchführung 1000 Luftvolumenstrom in m³/h Verwendung als Fortluftdurchführung 1000 Luftvolumenstrom in m³/h 2.3 Leitungssystem (rund) Wickelfalzrohr Anschluss Maß a in mm Best.-Nr. DN 125 7249 104 DN 160 9521 428 VIESMANN VITOCAL 161-A... -
Seite 14: Flexrohr Ohne Wärmedämmung
Leitungssystem Abluft/Fortluft (Fortsetzung) Hinweis Abhängig von den Umgebungsbedingungen müssen die Rohre bau- seits wärmegedämmt werden (siehe Seite 30). Flexrohr ohne Wärmedämmung Gestaucht, gestreckte Länge 5 m. Anschluss Maß a in mm Best.-Nr. DN 125 7249 102 DN 160 9521 455 ≥... -
Seite 15: Schalldämpfer Rund, Flexibel
Leitungssystem Abluft/Fortluft (Fortsetzung) Zum Verbinden von zwei Wickelfalz- oder Flexrohren. Druckverluste von Wickelfalz- und Flexrohren Luftvolumenstrom in m³/h A Flexrohr DN 125 C Flexrohr DN 160 B Wickelfalzrohr DN 125 D Wickelfalzrohr DN 160 Schalldämpfer rund, flexibel Anschluss Maß in mm Best.-Nr. -
Seite 16: Bogen 90° (Stahlblech Verzinkt)
Leitungssystem Abluft/Fortluft (Fortsetzung) Dämpfungsverhalten Schalldämpfer rund, flexibel 1000 2000 4000 8000 Hz 8000 Hz Oktav-Mittelfrequenz Bogen 90° (Stahlblech verzinkt) Hinweis Anschluss Maß a in mm Best.-Nr. Druckverlust: 5 Pa DN 125 7249 106 DN 160 9521 431 Bogen 45° (Stahlblech verzinkt) Hinweis Anschluss Maß... -
Seite 17: T-Stück Mit Reduzierung (Stahlblech Verzinkt)
Leitungssystem Abluft/Fortluft (Fortsetzung) Hinweis Druckverlust: 5 Pa T-Stück mit Reduzierung (Stahlblech verzinkt) Anschluss Maß in mm Best.-Nr. Hinweis Druckverlust: 5 Pa DN 125 7299 292 DN 160 7299 293 Reduzierstück DN 160/125 (Stahlblech verzinkt) Best.-Nr. 7249 108 Hinweis Druckverlust: 5 Pa Reduzierstück DN 125/100 (Stahlblech verzinkt) Best.-Nr. -
Seite 18: Zuluft- Und Abluftventile
Leitungssystem Abluft/Fortluft (Fortsetzung) 2.5 Zuluft- und Abluftventile Abluftventil mit Montagering DN 100 (Metall) Best.-Nr. 7506 392 Für Bad, WC, Sanitär- und Arbeitsräume (Wand- und Deckeneinbau). ■ Weiß lackiert. ■ Max. Luftvolumenstrom 45 m A Ventilkegelstellung in mm B Montagering Druckverlust Abluftventil mit Montagering DN 100 (Metall) Luftvolumenstrom in m³/h A Ventilkegelstellung in mm Abluftfilter G3 DN 100... -
Seite 19: Küchen-Abluftventil Dn 100 (Metall)
Leitungssystem Abluft/Fortluft (Fortsetzung) Druckverlust Abluftfilter G3 DN 100 Luftvolumenstrom in m³/h Küchen-Abluftventil DN 100 (Metall) Best.-Nr. 7452 130 Mit herausnehmbarem Fettfilter aus Aluminiumgestrick. ■ Aus Metall, weiß lackiert. ■ Integriertes Drosselelement. ■ Luftvolumenstrom bis 60 m VIESMANN VITOCAL 161-A... -
Seite 20: Zuluft- Und Abluftöffnungen (Rund)
Leitungssystem Abluft/Fortluft (Fortsetzung) Druckverlust Küchen-Abluftventil DN 100 50 60 Luftvolumenstrom in m³/h A bis E Druckverlustkurven für die Ventilstellungen: A geöffnet, freier Querschnitt 50 % E geschlossen 2.6 Zuluft- und Abluftöffnungen (rund) Zuluftelement Wand-/Außenanschluss DN 100 Best.-Nr. 7299 302 Volumenstrom bis 35 m /h, mit Montagehülse. -
Seite 21: Zuluftfilter (G3)
Leitungssystem Abluft/Fortluft (Fortsetzung) Druckverlust Zuluftelement Wand-/Außenanschluss DN 100 Luftvolumenstrom in m³/h A ohne Filter B mit Filter Zuluftfilter (G3) Best.-Nr. 7299 301 ■ Passend zu Zuluftelement, Best.-Nr. 7299 302. ■ Packung mit 10 Stück. VIESMANN VITOCAL 161-A... -
Seite 22: Installationszubehör
Sonnenkollektoren siehe Viessmann Preisliste Hinweis Die Regelung der Vitocal 161-A unterstützt keine Umwälzpumpe mit PWM-Signal. Wir empfehlen das in der Viessmann Preisliste als Zubehör angebo- tene Solar-Paket (Best.-Nr.: SK03 709). Sicherheitstemperaturbegrenzer für Solar Best.-Nr.: 7172 825 Max. Auslösetemperatur 95 °C. -
Seite 23: Energiezähler 3-Phasig
Installationszubehör (Fortsetzung) Anschluss: Technische Daten ■ Montage auf Hutschiene 35 mm (gemäß EN 60715 TH35) 1-phasiger Energiezähler ■ Leitungsquerschnitt Hauptstromkreis: max. 6 mm Nennspannung −20 bis +15 % 230 V~ ■ Leitungsquerschnitt Steuerstromkreis: max. 2,5 mm Nennfrequenz 50 Hz −20 bis +15 % Strom –... -
Seite 24: Planungshinweise
Planungshinweise 4.1 Anforderungen an die Aufstellung ■ Um Kondenswasser zu vermeiden, Fortluftleitungen und Anschluss- Stutzen der Abluftabdeckung mit einer Dicke von min. 50 mm dampf- 20 m³ 5 °C 35 °C diffusionsdicht wärmedämmen. ■ Der Kondenswasserablauf muss an eine Abwasserleitung ange- schlossen werden. -
Seite 25: Schall- Und Schwingungsentkopplung
Planungshinweise (Fortsetzung) 4.2 Schall- und Schwingungsentkopplung Es soll vermieden werden, dass kurzzeitige Geräuschspitzen den Richtwert um mehr als 10 dB (A) überschreiten. Zur Verringerung der Schall- und Schwingungsübertragung des ein- gebauten Ventilators auf das Gebäude muss Folgendes beachtet wer- den: ■... -
Seite 26: Elektrischer Anschluss
Planungshinweise (Fortsetzung) 4.3 Elektrischer Anschluss Die Warmwasser-Wärmepumpe wird mit einem werkseitig montierten Netzstecker ausgeliefert. Für den Netzanschluss ist eine separat abgesicherte Schuko-Steck- dose erforderlich: ■ 230 V/50 Hz ■ Absicherung max 10 A Den Netzanschluss und die Schutzmaßnahmen gemäß folgender Vor- schriften ausführen: ■... -
Seite 27: Trinkwasserseitig Anschließen
Planungshinweise (Fortsetzung) 4.5 Trinkwasserseitig anschließen Für den trinkwasserseitigen Anschluss die DIN 1988 und die Darüber hinaus muss auf Folgendes geachtet werden: ■ Alle Rohrleitungen mit lösbaren Verbindungen anschließen. DIN 4753 beachten (c: Vorschriften des SVGW beachten). ■ Zirkulationsleitung mit Zirkulationspumpe, Rückschlagklappe und Zeitschaltuhr ausrüsten. -
Seite 28: Lüftungsbetrieb (Nur Abluftgerät)
Planungshinweise (Fortsetzung) 4.6 Lüftungsbetrieb (nur Abluftgerät) Luftwechselrate Der Richtwert für die Luftwechselrate für Wohngebäude beträgt 0,5. a Berechnung gemäß ÖNORM H 6036 Das bedeutet, dass die gesamte Luftmenge im Gebäude alle 2 Stun- c Berechnung gemäß SIA 382/1 den ausgetauscht wird. Die exakte Berechnung der erforderlichen Luftvolumenströme muss gemäß... -
Seite 29: Leitungssystem Abluft/Fortluft (Zubehör)
Planungshinweise (Fortsetzung) Hinweis Intensivlüftung ist nach DIN 1946-6 durch Fensterlüftung sicherzustel- len. Leitungssystem Abluft/Fortluft (Zubehör) Zuluftelemente Abluftventile Um Unterdruck in den Räumen zu vermeiden, Zuluftelemente (siehe Die Abluftventile sind auf verschiedene Volumenströme einstellbar Seite 4 und 20) zur kontrollierten Belüftung der Räume verwenden. (siehe ab Seite 18). -
Seite 30: Wärmedämmung Des Leitungssystems
Planungshinweise (Fortsetzung) Δp Gesamt Wärmedämmung des Leitungssystems ■ Um Kondenswasser zu vermeiden, Fortluftleitungen und Anschluss- Dämm-Maßnahmen: Stutzen der Abluftabdeckung mit einer Dicke von min. 50 mm dampf- ■ Dämmung nach den Regeln der Technik ausführen. diffusionsdicht wärmedämmen. ■ Stoßstellen gut abkleben. ■... -
Seite 31: Luftführung Zwischen Räumen
Planungshinweise (Fortsetzung) Luftführung zwischen Räumen Für die Luftströmung aus den Zuluftbereichen in die Abluftbereiche ist ein Raumluftverbund sicherzustellen. Hierfür kann ein freier Spalt unter den Türblättern ausreichen. Die Höhe des Spalts abhängig vom Luftvolumenstrom gemäß folgender Tabelle einstellen. Bei dicht schließenden Innentüren bauseits schallgedämmte Über- strömöffnungen in der Innenwand oder im Türblatt vorsehen. -
Seite 32: Anschluss Solarkreis (Typ Wwks)
Planungshinweise (Fortsetzung) A Vitocal 161-A E Abluftventile B Schalldämpfer F Schalldämpfer (optional) zur Reduzierung von Schallübertragung durch Reflexionen („Telefonieeffekt“) C Überströmöffnungen, z.B. Türspalte G Fortluftdurchführung D Zuluftelement 4.8 Anschluss Solarkreis (Typ WWKS) Durch die Kombination mit einer Solaranlage können die Kosten für Vorlauf und Rücklauf des Solarkreises werden an die Anschluss-Stut- die Trinkwassererwärmung reduziert werden. -
Seite 33: Hydraulische Einbindung
Die Regelung der Vitocal 161-A unterstützt keine Umwälzpumpe mit Fassung. PWM-Signal. Wir empfehlen das in der Viessmann Preisliste als Zubehör angebo- tene Solar-Paket. Die Wärmedämmung der Rohrleitungen muss mit bis 185 °C hitze- beständigem Material ausgeführt werden. Diese Anforderung gilt auch für die zu verwendenden Befestigungsschellen. -
Seite 34: Bestimmungsgemäße Verwendung
Planungshinweise (Fortsetzung) Das Solar-Ausdehnungsgefäß ist ein geschlossenes Gefäß, dessen Gasraum (Stickstoff-Füllung) vom Flüssigkeitsraum (Wärmeträgerme- dium) durch eine Membran getrennt ist und dessen Vordruck von der Anlagenhöhe abhängig ist. Technische Daten A Wärmeträgermedium B Stickstoff-Füllung C Stickstoffpolster D Sicherheitsvorlage min. 3 l E Sicherheitsvorlage F Auslieferungszustand (Vordruck 3 bar, 0,3 MPa) G Solaranlage gefüllt ohne Wärmeeinwirkung... - Seite 35 Wärmepumpenregelung (Fortsetzung) ■ Einstellen eines Zeitprogramms für die Lüftung: ■ Automatische Sommer-/Winterzeitumstellung. – Tages- oder Wochenprogramm ■ Aktivierung des Elektro-Heizeinsatzes (Zubehör): – 3 Lüftungsstufen für die normgerechte Umsetzung eines Lüftungs- – Zum Frostschutz konzepts – Zur Schnellaufheizung ■ Einstellung von Datum und Uhrzeit VIESMANN VITOCAL 161-A...
-
Seite 36: Anhang
Anhang 6.1 Formblatt zur Planung der Teilstrecken im Leitungssystem Ab-/Fortluft Gesamt-Volumenstrom max. 300 m Projekt: Abluft-/Fortluftbereich Segment Volumen- Leitungs- Geschwin- Länge Anzahl Bögen Anzahl Anzahl Ab- Druckverlust strom (´) system digkeit (v) Schall- zweigstü- [m/s] 45° 90° dämpfer VIESMANN VITOCAL 161-A... -
Seite 37: Formblatt Zur Ermittlung Des Gesamtdruckverlusts Im Leitungssystem Abluft/Fortluft
Anhang (Fortsetzung) 6.2 Formblatt zur Ermittlung des Gesamtdruckverlusts im Leitungssystem Abluft/Fortluft Ermittlung Gesamtdruckverlust bei Nenn-Luftvolumenstrom gemäß Auslegung Druckverlust Fortluft-Dachdurchführung: (ermitteln aus Volumenstrom gemäß Diagramm Seite 11) Druckverlust von Fortluftstutzen Warmwasser-Wärmepumpe bis Ende Außenwanddurchführung: (aus Tabelle Seite 36) Höchster Druckverlust Teilsegment von Abluftventil bis Warmwasser-Wärmepumpe: (aus Tabelle Seite 36, bei Verwendung eines Ventils überschlägig 10 Pa hinzurechnen) Überschlägig ermittelter Gesamtdruckverlust Abluft/Fortluft: Bewertung... -
Seite 38: Systemdarstellung Leitungssystem Abluft/Fortluft
Anhang (Fortsetzung) 6.3 Systemdarstellung Leitungssystem Abluft/Fortluft A Abluft B Fortluft Leitungssystem System (DN) Best.-Nr. Anzahl Wickelfalz- oder Flexrohr Flexrohr Mit Wärmedämmung, Länge 2,5 m 9521 450 7249101 Ohne Wärmedämmung, gestaucht, gestreckte 9521 455 Länge 5,0 m 7249 102 Wickelfalzrohr Länge 3,0 m 9521 428 7249 104 Verbindungsstück... -
