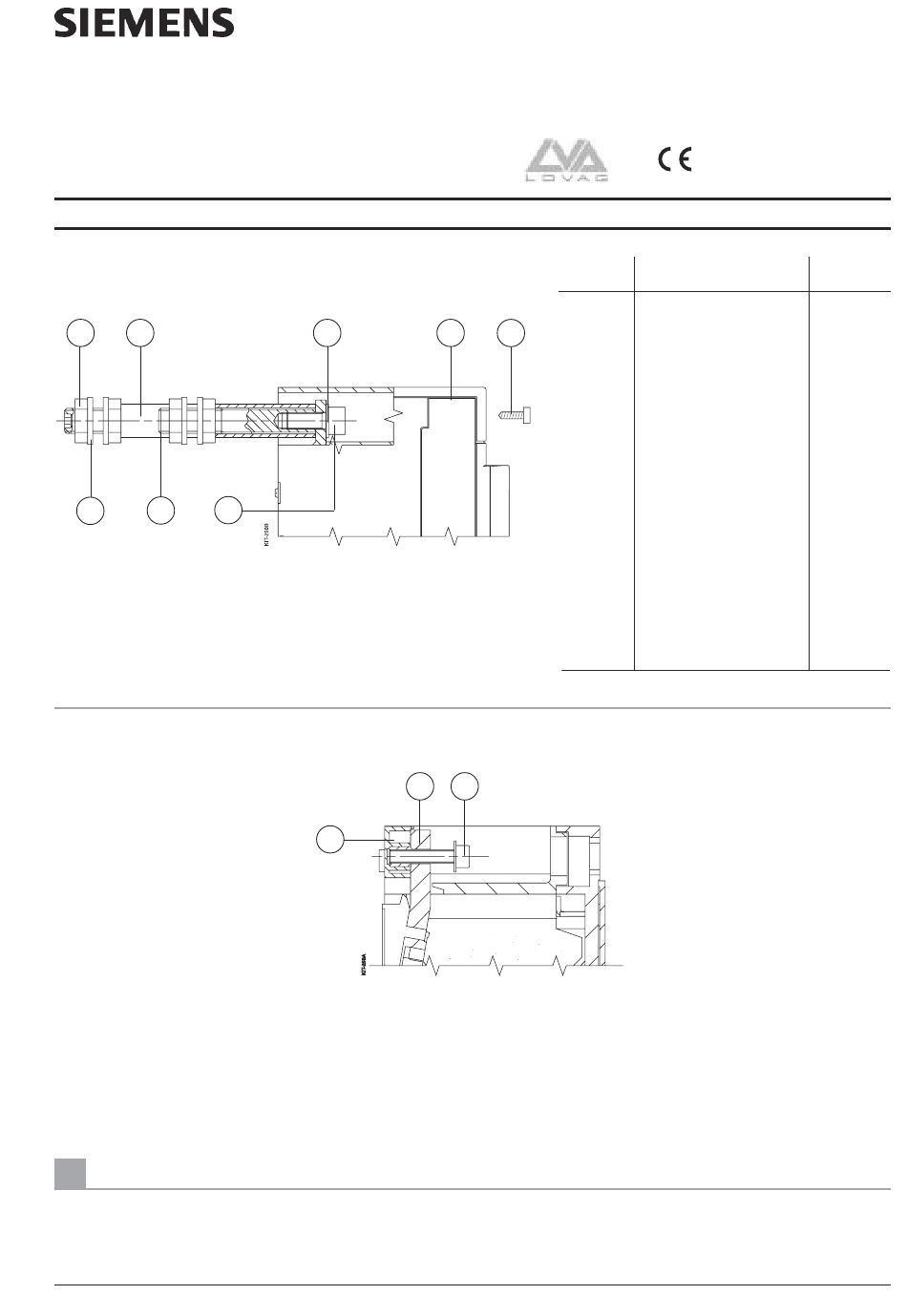

RÜCKSEITIGEN GEWINDEANSCHLUSS
THREADED REAR TERMINALS
Montageanleitung/Assembly Instructions
11
8
4
10
6
Die Schrauben (1) aus den Anschlüssen (2) lösen. Die Deckel (3)
entfernen, indem mit Hilfe eines Schraubenziehers ein leichter
Druck auf die Kupplung derselben ausgeübt wird (zentrale Boh-
rung).
A
GWA 4NEB 412 0171-12
5
12
2
1
3
Unloose the screws (1) from the terminals (2). Remove the covers
(3) by pressing lightly, with the aid of a screwdriver, on the clutch of
the cover (central hole).
3VU2935-0J...
Bestell-Nr./Order No.: 3ZX1012-0VU20-1CN1
ITEM
INHALT
POS.
CONTENTS
6
Rückseitiger Anschluss
Rear terminal
13
4
Schraube M10 x 25
Screw M10x25
5
Gewölbte
Unterlegscheiben
Crowned washer
8
Isolierzylinder
Isolating cylinder
10
Flache Unterlegsch
Flat washers
11
Mutter
Nut
12
Klemmenabdeckungen
Terminal covers
13
Schraube
Screw
für/for 3VU2.4
3VU2.5
EN 60947, IEC 60947
ANZAHL
QUANTITY
3
3
3
3
6
6
1
2
Last update: 30 November 2003
