16. technische daten

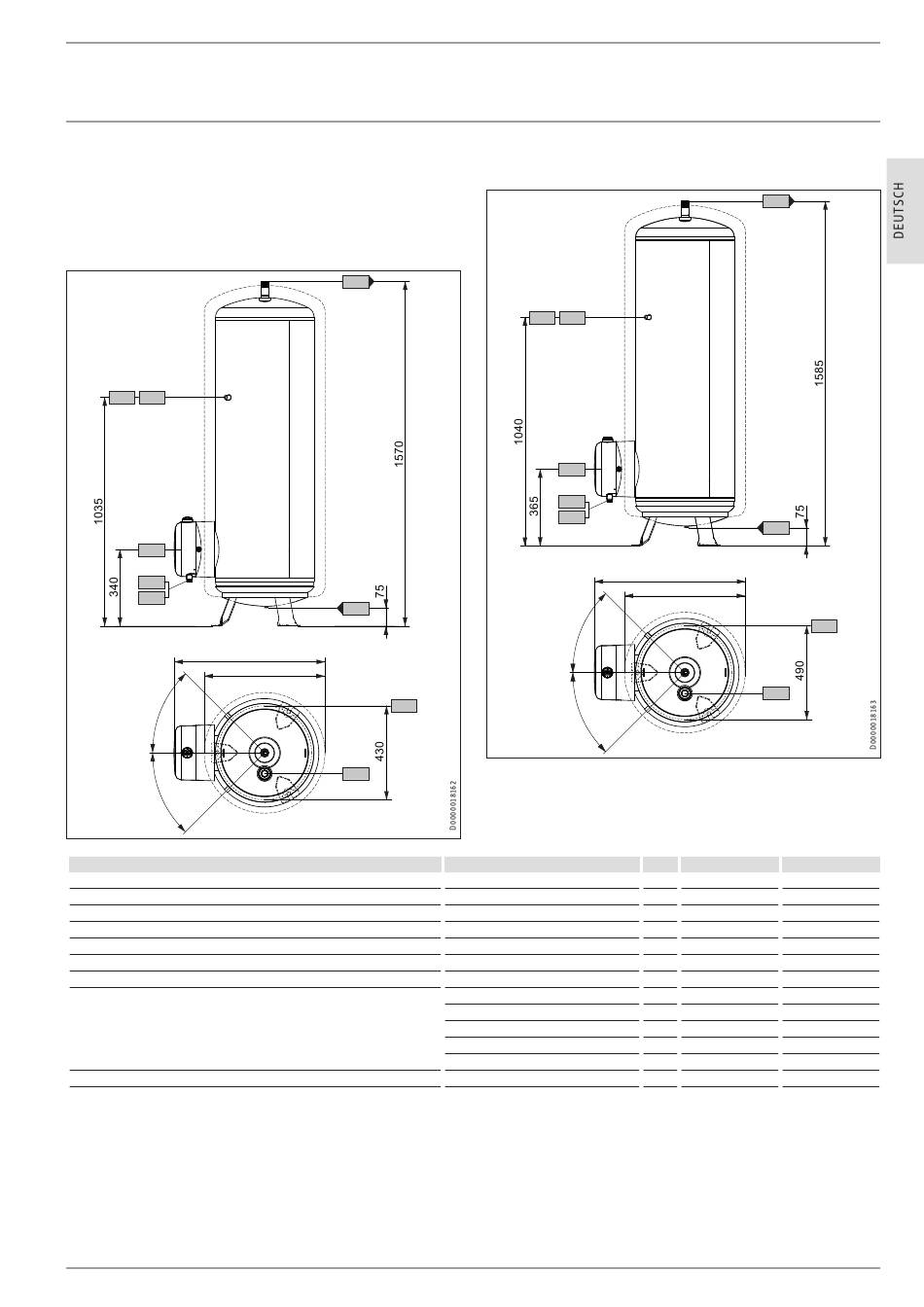

16.1 maße und anschlüsse
HstP 200
h40 c10
i01
b02
b03
45°
45°
a43 Lochkreisdurchmesser Füße
b02 Durchführung elektr. Leitungen 1
b03 Durchführung elektr. Leitungen 2
c01 Kaltwasser Zulauf
c06 Warmwasser Auslauf
c10 Zirkulation
h40 Thermometer Warmwasser
i01 Flansch
i18 Schutzanode
WWW.stieBel-eltron.com
c06
c01
690
550
a43
i18
HstP 300
h40 c10
i01
b02
b03
45°
45°
Kabelverschraubung
Kabelverschraubung
Außengewinde
Außengewinde
Innengewinde
Innengewinde
Durchmesser
Lochkreisdurchmesser
Eintauchtiefe
Schrauben
Anzugsdrehmoment
c06
c01
790
650
a43
i18
hstp 200
PG 16
PG 13,5
G 1 A
G 1 A
G ½
G ½
mm 210
mm 180
mm 400
10 x M10
Nm 55
hstp 300
PG 16
PG 13,5
G 1 A
G 1 A
G ½
G ½
210
180
400
10 x M10
55
hstp | 9
