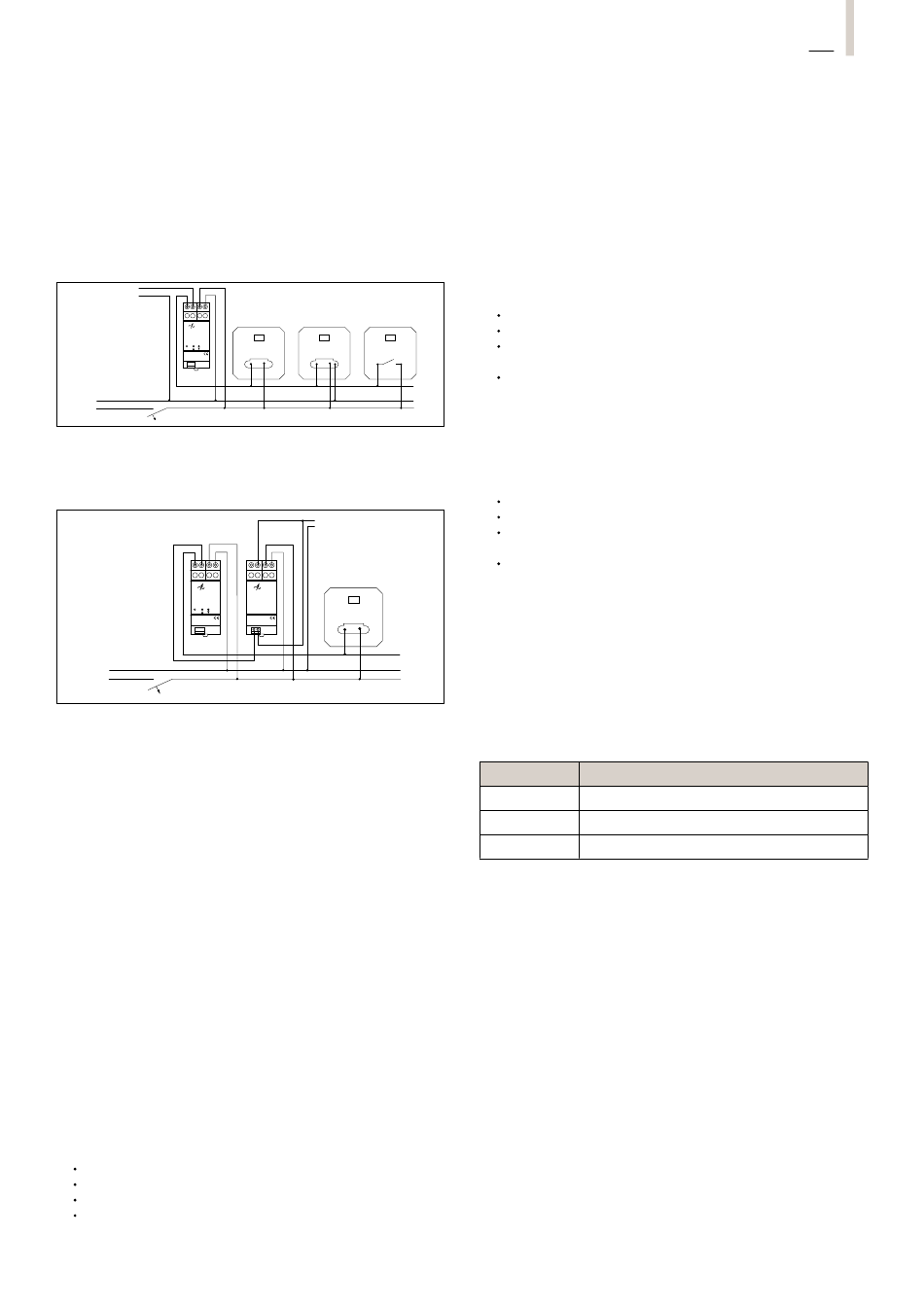

4.3.2 Montage und Einstellungen

REG Dimmer anschließen und montieren
1 L N
AC 230 V
N
L
16 A
REG Dimmer und Universal-LED-Leistungszusatz REG
anschließen und montieren
1 L N
AC 230 V
N
L
16 A
Beachten Sie bei der Montage Folgendes:
- Halten Sie beim Betrieb mehrerer Dimmer oder Leistungs-
zusätze in einer Unterverteilung zwischen den REG Geräten
einen Abstand von 1 TE (ca. 18 Millimeter) ein, um eine Über-
hitzung zu vermeiden.
- Schließen Sie pro Leitungsschutzschalter 16 A maximal 600 W
LED- oder Kompaktleuchtstofflampen an.
- Beachten Sie beim Anschluss von Trafos die Angaben des
Trafoherstellers.
- Schließen Sie beleuchtete Taster nur dann an, wenn diese über
eine separate N-Klemme verfügen.
Betriebsart einstellen
Die Betriebsart muss zur Last passen. Die Einstellung der Be-
triebsart erfolgt in der Regel automatisch. Es kann aber notwen-
dig sein, die Betriebsart manuell einzustellen.
Sie können die folgenden Betriebsarten einstellen:
Universal, R, L, C, LED
- Werksseitig voreingestellt
- Automatisches Einmessen auf die Last, den Phasenabschnitt,
Phasenanschnitt
- Lastart:
Glühlampen
HV-Halogenlampen
Dimmbare HV-LED- oder Kompaktleuchtstofflampen
Dimmbare elektronische oder induktive Transformatoren
für Halogen- oder LED-Lampen
1 L
1 L N
L N
1 L
C1 C2
LED-Phasenabschnitt
- Anschluss von induktiven Transformatoren nicht zulässig
- Lastart:
Glühlampen
HV-Halogenlampen
Phasenabschnittdimmbare HV-LED- oder Kompaktleucht-
stofflampen
Phasenabschnittdimmbare elektronische Transformatoren
für Halogen- oder LED-Lampen
LED-Phasenanschnitt
- Anschluss von induktiven Transformatoren nicht zulässig
- Lastart:
Glühlampen
HV-Halogenlampen
Phasenanschnittdimmbare HV-LED- oder Kompaktleucht-
stofflampen
Phasenanschnittdimmbare elektronische Transformatoren
für Halogen- oder LED-Lampen
Um die Betriebsart einzustellen, gehen Sie wie folgt vor:
1. Stellen Sie sicher, dass die Last ausgeschaltet ist.
2. Drücken Sie beide Tasten gleichzeitig länger als vier Sekunden,
bis die LED leuchtet.
3. Drücken Sie eine der beiden Tasten so oft für weniger als eine
Sekunde, bis die benötigte Betriebsart ausgewählt ist.
LED-Farbe Betriebsart
Grün R, L, C, LED
Rot LED-Phasenabschnitt
Blau LED-Phasenanschnitt
Die LED leuchtet in der Farbe der ausgewählten Betriebsart.
4. Drücken und halten Sie beide Tasten.
LED blinkt in der Farbe der ausgewählten Betriebsart.
Licht schaltet auf niedrigster Helligkeit ein und wird
langsam heller.
5. Sobald die gewünschte Minimalhelligkeit erreicht ist,
beide Tasten loslassen.
Die LED leuchtet in der Farbe der ausgewählten Betriebsart
und das Licht wird eingeschaltet. Die Betriebsart ist gespeichert.
Wird eine der beiden Tasten nicht innerhalb von 30 Sekunden
gedrückt, wird die Betriebsart gespeichert und die LED leuchtet
grün.
