Gira 2100 Serie Gebrauchsanweisung

Stetigregler
GIRA
Info
Gebrauchsanweisung
Stetigregler

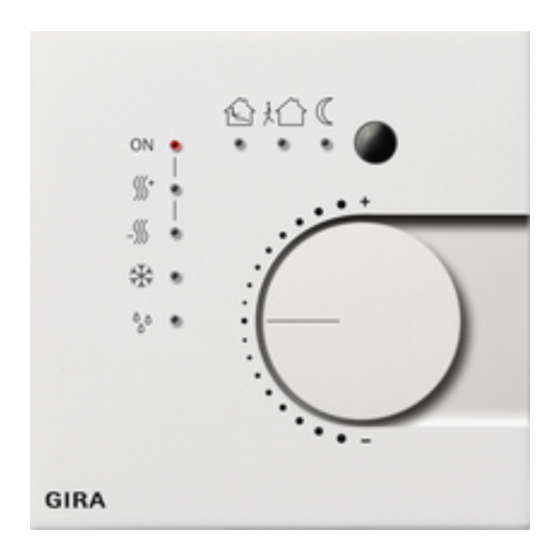

Geräte-Übersicht
(1) Präsenz-Taste
(2) Stellrad
(3) Status-LED
Funktion
Systeminformation
Dieses Gerät ist ein Produkt des Instabus-KNX/EIB-
Systems und entspricht den KNX-Richtlinien. Fach-
kenntnisse durch KNX-Schulungen werden zum Ver-
ständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Infor-
mationen zu Softwareversionen und jeweiligem Funk-
tionsumfang sowie die Software selbst sind der Pro-
duktdatenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerä-
tes erfolgen mit Hilfe einer KNX-zertifizierten Soft-
ware. Volle Funktionalität steht mit KNX-Inbetrieb-
nahme-Software ab Version ETS3.0d zur Verfügung.
Produktdatenbank, technische Beschreibungen so-
wie Konvertierungs- und weitere Hilfsprogramme fin-
den Sie stets aktuell im Internet unter www.gira.de.
Bestimmungsgemäßer Gebrauch
• Einzelraum-Temperaturregelung in Instabus-KNX/
EIB-Installationen
• Unterputz-Montage in Hohlwänden oder festen
Wänden
Stetigregler
1
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachtung der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren ent-
stehen.
An die Eingänge keine externen Spannungen an-
schließen, andernfalls kann es zu Geräteschä-
den kommen und SELV Potential auf der KNX/
EIB-Busleitung ist nicht mehr gegeben.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Kunden verbleiben.
Produkteigenschaften
• Messung der Raumtemperatur und Vergleich mit
Temperatur-Sollwert
• Sollwert-Vorgabe durch Wahl der Betriebsart
• Betriebsarten Komfort, Standby, Nachtbetrieb,
Frost-/Hitzeschutz
• Heiz- und Kühlbetrieb
• Heizen und Kühlen mit Grund- und Zusatzstufe
• Stellrad zur Sollwert-Korrektur
• Präsenz-Taste
• Status-LED
• Tasterschnittstelle mit vier Eingängen oder zwei
Ausgängen, z. B. für Fensterkontakte, Taster, LED
etc.
• Funktion der Eingänge: Schalten, Dimmen, Jalou-
siesteuerung, Lichtszenennebenstelle, Helligkeits-
oder Temperatur-Wertgeber
• Optional: Externer Temperaturfühler zur Raum-
temperaturmessung
5/07
Bestell-Nr.: 2100 xx
Seite 1 von 5
