Gira System 3000 Bedienungsanleitung

System 3000

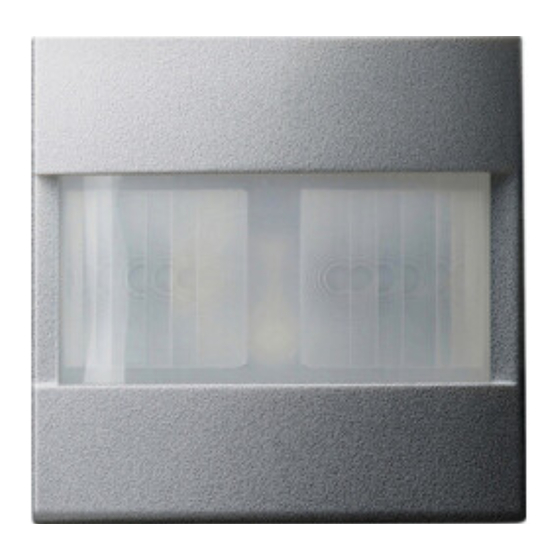

Bewegungsmelderaufsatz 1,10 m Standard, Bewegungsmelderaufsatz 2,20
m Standard
Bewegungsmelderaufsatz 1,10 m Standard
Best.-Nr.: 5373 ..
Bewegungsmelderaufsatz 2,20 m Standard
Best.-Nr.: 5375 ..
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei-
tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet. Auch bei ausge-
schaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Nicht auf das Sensorfenster drücken. Gerät kann beschädigt werden.
Gerät ist nicht für den Einsatz in der Einbruchmeldetechnik oder der Alarmtechnik geeignet.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Bestimmungsgemäßer Gebrauch
– Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umge-
bungshelligkeit
– Betrieb mit UP-Einsatz zum Schalten oder Dimmen oder 3-Draht-Nebenstelle
– Wandmontage auf UP-Einsatz
Produkteigenschaften
– Erweiterung des Erfassungsbereiches in Kombination mit 3-Draht-Nebenstelle
– Bedienung mit 2-Draht-, 3-Draht-Nebenstelle, Drehdimmer-Nebenstelle oder Taster
– Einstellbare Helligkeitsschwelle
– Einstellbare Empfindlichkeit
– Feste Nachlaufzeit
– Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit, mit
Dimmeinsatz
– Einschalthelligkeit über Nebenstelle dauerhaft speicherbar, mit Dimmeinsatz
– Licht über Nebenstelle dimmbar, mit Dimmeinsatz
Bewegungsmelderaufsatz 1,10 m
– Blende zum Einschränken des Erfassungsbereiches
Automatikbetrieb
Das Gerät erfasst Wärmebewegungen von Personen, Tieren oder Gegenständen.
– Das Licht wird eingeschaltet, wenn der Erfassungsbereich betreten wird und die einge-
stellte Helligkeitsschwelle unterschritten ist.
– Mit jeder erfassten Bewegung startet die Nachlaufzeit erneut.
– Das Licht wird ausgeschaltet wenn:
Im Erfassungsbereich keine Bewegung mehr erfasst wird und die Nachlaufzeit abgelaufen
ist oder
das Umgebungslicht hell genug ist und die Nachlaufzeit abgelaufen ist.
32599602 10865947 04.05.2018
1 / 9
