Gira Control 9 Client 2
Gira Control 9 Client 2
Best.-Nr.: 2097 00
Bedienungsanleitung
1
Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei-
tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Den Bildschirm nicht mit scharfen oder spitzen Gegenständen bedienen. Die berührempfindli-
che Oberfläche kann beschädigt werden.
Zum Reinigen keine scharfen Gegenstände verwenden. Keine scharfen Reinigungsmittel, Säu-
ren oder organische Lösungsmittel verwenden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2

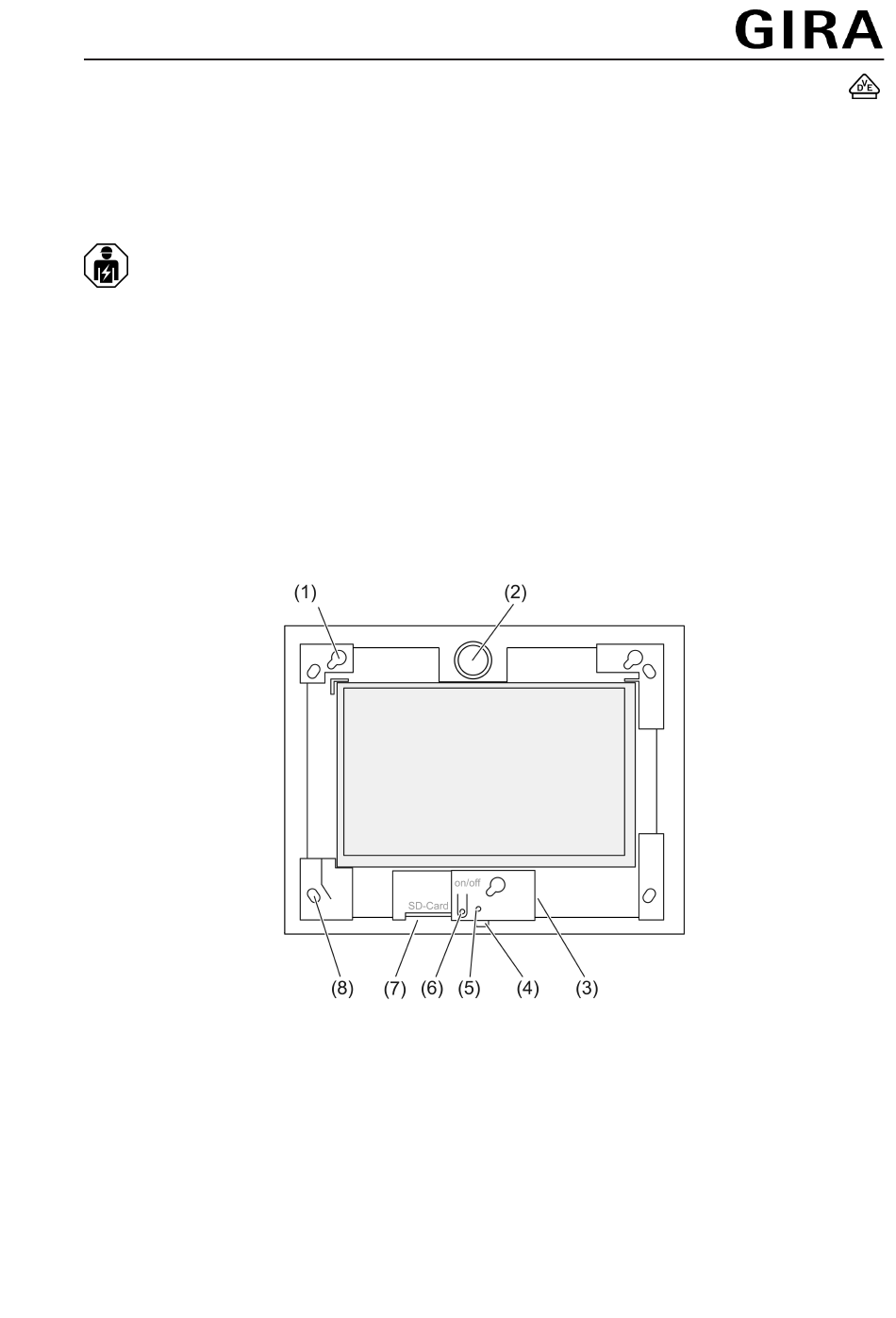

Geräteaufbau
(1)
Fassungen für Designrahmen
(2)
Lautsprecher
(3)
USB-Anschluss
(4)
Mikrofon
(5)
Status-LED
(6)
Ein-/Aus-Taster
(7)
Steckplatz für SD-Speicherkarte
(8)
Löcher für Wandbefestigung
82598212
Bild 1: Frontansicht ohne Designrahmen
05.12.2018
1 / 13
Werbung
Verwandte Anleitungen für Gira Control 9 Client 2
Inhaltszusammenfassung für Gira Control 9 Client 2
- Seite 1 Gira Control 9 Client 2 Gira Control 9 Client 2 Best.-Nr.: 2097 00 Bedienungsanleitung Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be- achten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei- tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
-
Seite 2: Bedienung
Embedded POSReady 7 x86 (32 Bit) basiert auf Mi- ® ® crosoft Windows 7 in einer speicheroptimierten Version. Sämtliche für die Gerätefunktion be- nötigten Komponenten sind vorinstalliert. Weitere Treiber oder Programme, z. B. Gira Software- Paket QuadClient, können bei Bedarf nachinstalliert werden. ® ® Der Microsoft Windows Lizenzaufkleber befindet sich auf der Geräterückseite. - Seite 3 Bedienung des Touchscreens reaktiviert. Nach dem Aufwecken aus dem Ruhezustand muss das Passwort eingegeben werden. Im Auslieferungszustand meldet sich das Gerät beim Einschalten automatisch mit dem Benutzernamen Control und dem Passwort gira an. Neustart ausführen Wenn sich das Gerät nicht mehr bedienen lässt, kann das Gerät definiert heruntergefahren und ausgeschaltet werden.
- Seite 4 Texteingaben können mit Hilfe der Windows-Bildschirmtastatur erfolgen. Diese kann unmittel- bar beim Tippen in ein Eingabefeld eingeblendet werden. Die Funktion "Gira-Cursor" optimiert die Bedienung des Geräts für lange Bildschirmberührun- gen, z.B. beim Dimmen oder zum Jalousie fahren. Die Funktion "Gira-Cursor" wird wie folgt aktiviert: ￭...
- Seite 5 Gira Control 9 Client 2 – Betriebsmodus Erweitert: Der Bildschirm wird nach 3 Minuten automatisch abgedunkelt. Der Bildschirm schaltet nicht ab. – Betriebsmodus Präsentation: Der Bildschirm wird nicht automatisch abgedunkelt oder abgeschaltet. Die Helligkeit wird so angepasst, dass maximal 50 % Helligkeit wählbar ist.
- Seite 6 Gira Control 9 Client 2 Bild 2: Rückseite – Anschlüsse und Lüftungsöffnungen Netzanschluss (10) Lüftungsöffnungen (11) Ethernet-Anschluss (12) 2× USB-2.0-Anschlüsse (13) Anschluss für Audio-Ein- und Ausgang Bild 3: Montage in Einbaugehäuse Empfehlung: Für optimale Ablesung in Augenhöhe montieren. Für die Montage Control-9-Einbaugehäuse verwenden (Bild 3).
- Seite 7 Gira Control 9 Client 2 Bild 4: Lüftungsöffnungen Vorderseite Für ausreichend Kühlung sorgen. Lüftungsöffnungen auf Gehäusevorderseite und -rückseite nicht verdecken (Bild 4). Eindringen von Fremdkörpern durch die Lüftungsöffnungen vermeiden. ￭ Anschlussleitungen durch die vorgesehenen Durchführungen des Einbaugehäuses zie- hen. ￭ Einbaugehäuse lagerichtig in Wand montieren.
- Seite 8 Gira Control 9 Client 2 Bild 6: Anschlussbelegung Audioverbindungen Beschriftung Funktion Audio R in Eingang Audiosignal rechts Audio L in Eingang Audiosignal links Audio GND GND Audioeingänge Audio R out Ausgang Audiosignal rechts Audio L out Ausgang Audiosignal links Audio GND GND Audioausgänge...
- Seite 9 Die Gira-Software-Pakete (z. B. TKS-IP-Gateway) sind im Gira Downloadbereich zu finden. Die Software nach dem Download auf einen USB-Stick kopieren. ￭ Schreibschutz deaktivieren. Die Installationsdatei auf den Control 9 Client 2 kopieren und dort lokal ausführen. ￭ ￭ Zur weiteren Installation den Anweisungen der Installations-Software folgen.
- Seite 10 ￭ Schreibschutz aktivieren. Betriebssystem wiederherstellen Sollte der Gira Control 9 Client 2 nicht mehr ordnungsgemäß das installierte Betriebssystem la- den, kann eine ernsthafte Beschädigung des Betriebssystems vorliegen. In diesem Fall kann das Betriebssystem neu installiert werden. Die Wiederherstellung des Betriebssystems setzt das Gerät und das Betriebssystem auf den Auslieferungszustand zurück.
-
Seite 11: Technische Daten
Notwendige Anpassung für die Verwendung der freien Visualisierung Zur Darstellung der freien Visualisierung ist es erforderlich ein entsprechendes Design, welches auf die Auflösung des Gira Control 9 Client 2 angepasst ist, im HS Experten nachzuladen. Details zur Anleitung sowie die erforderliche Design-Datei finden Sie im Gira Downloadbereich. - Seite 12 Gira Control 9 Client 2 ® Prozessortyp Intel Atom E3825 dual-core Prozessortakt 1,33 GHz L2-Cache 1 MB Massenspeicher 16 GB M.2 Arbeitsspeicher 2 GB RAM Audiocontroller Conexant CX 20709 Anzeige TFT 22,9 cm [9"], WVGA Auflösung 1024×600 Pixel Anzahl Farben...
-
Seite 13: Gewährleistung
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. Gira Giersiepen GmbH & Co. KG...
