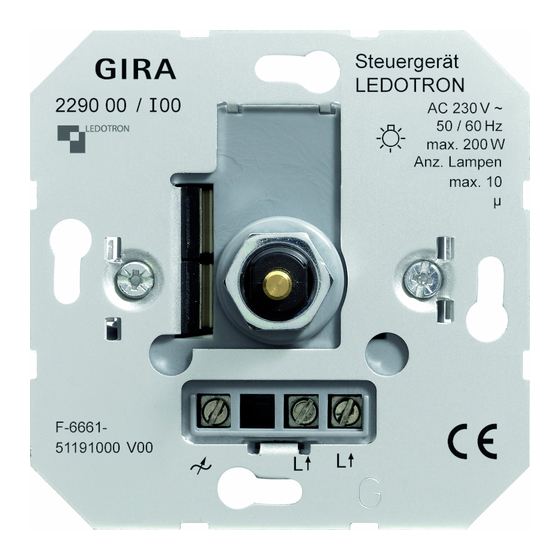

Steuergerät LEDOTRON
Steuergerät LEDOTRON
Best.-Nr. : 2290 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

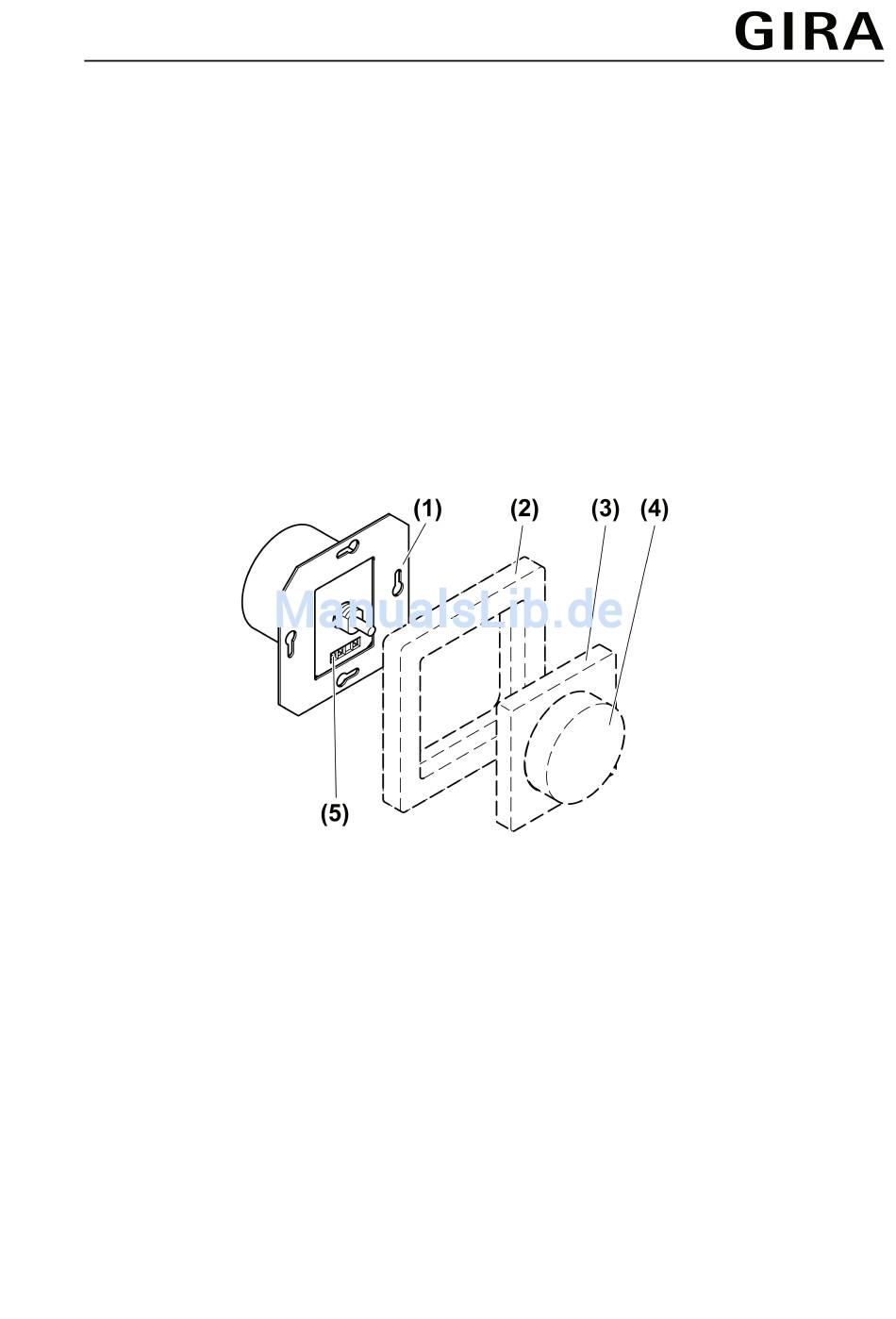

2 Geräteaufbau
(1) Steuergerät
(2) Rahmen
(3) Zentralplatte
(4) Einstellknopf
(5) Schraubklemmen
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Schalten und Dimmen von Ledotron-Lampen
-
Schalten von Glühlampen
-
Montage in Gerätedose nach DIN 49073
Produkteigenschaften
-
Ledotron ist ein digitaler Kommunikationsstandard zum Schalten und Dimmen von Lampen
-
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung nach 100 Millisekunden
-
Elektronischer Übertemperaturschutz
-
Wechselschaltung in Kombination mit Wechselschalter möglich
32577822
10499280 I01
Bild 1: Geräteaufbau
14.07.2014
1/4
