Powernet Controller AP
Bauform:
Aufputz
Artikel-Nr.:
0343 00
ETS-Suchpfad:
Funktionsbeschreibung:
Mit dem Controller können Gira-Powernet EIB Anlagen projektiert und in Betrieb genommen werden. Au-
ßerdem kann der Controller manuelle und automatische Steuerungsfunktionen im täglichen Betrieb der Po-
wernet EIB Anlage übernehmen wie z.B.:
- manuelle Steuerung aller Verbraucher
- Erstellung individueller Zeitprogramme
- Nutzung der integrierten Astrofunktion für die Zeitsteuerung (automatisch)
- Definition von Urlaubsprogrammen und weiteren Sonderfunktionen
- Erstellung von Lichtszenen
- Anzeige und Abfragefunktionen
Weiterhin beinhaltet der Controller eine DIN-Tastaturschnittstelle zum Anschluß einer handelsüblichen PC-
Tastatur zur vereinfachten Texteingabe und eine RS-232-Schnittstelle zum Anschluß eines PC für Be-
triebssystem-Updates und Dokumentationszwecke (Übertragen, Speichern, Drucken von Projekten).

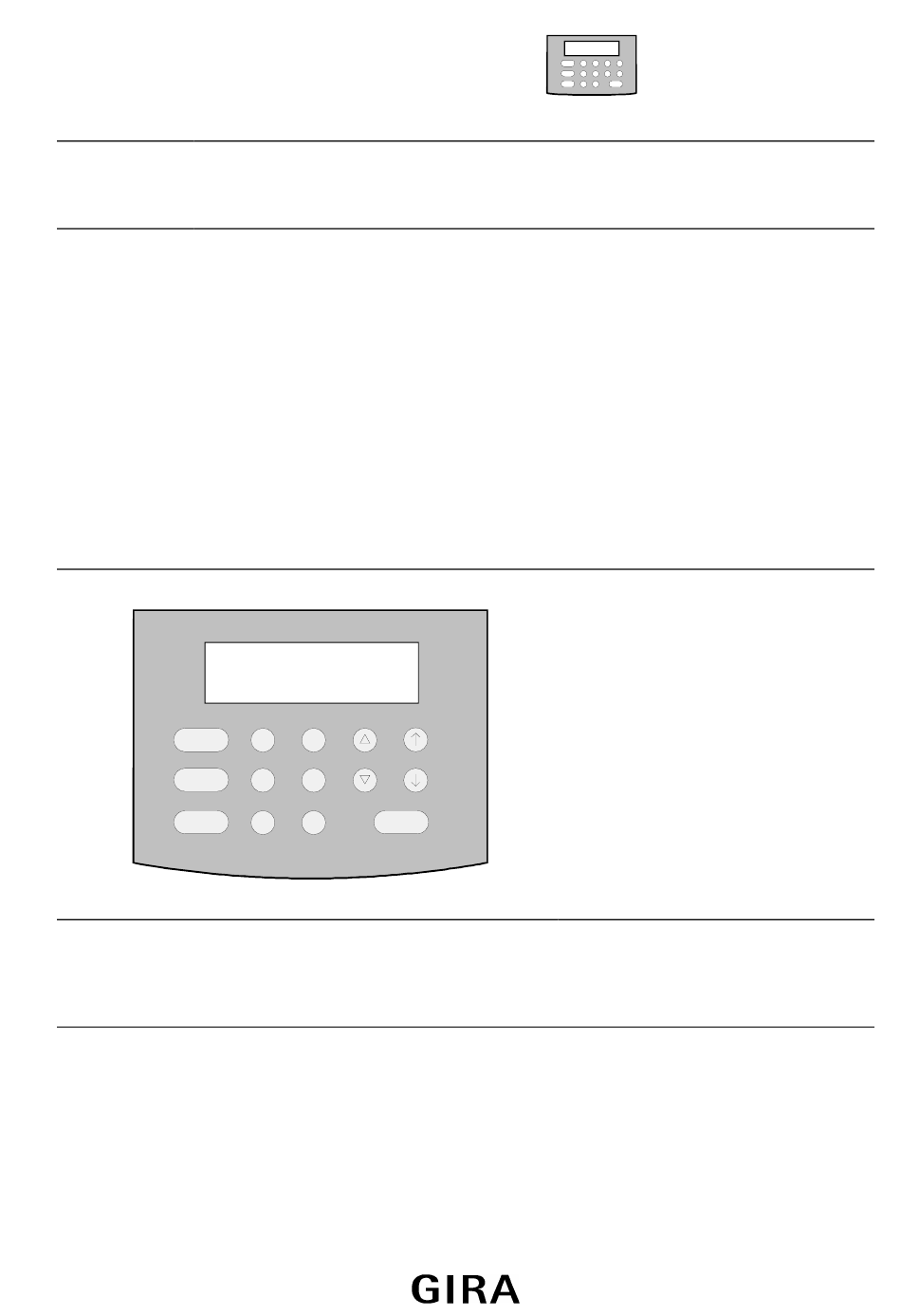

Darstellung:
Raum
Funktion
Szene
Technische Daten:
Netzanschlußdaten
Netzspannung:
Frequenz
Anschluß:
Schnittstellen
Standard PC-Tastatur:
PC:
Stand 03/98
Technische Änderungen vorbehalten
Esc
Ein
Lösch
Aus
Check
Hilfe
OK
230 V AC
50 Hz
Netzkabel mit Eurostecker
5-polige DIN-Buchse (AT-Tastatur, Typ MF 102)
serielle RS 232 Schnittstelle (9-polige D-Subminiaturbuchse)
Abmessungen:
Powernet EIB
Länge:
Breite:
Tiefe:
Bedienelemente:
14 Tasten
®
Gira-Powernet
EIB
Controller
232 mm
160 mm
60 mm
343-00 Seite 1/106
