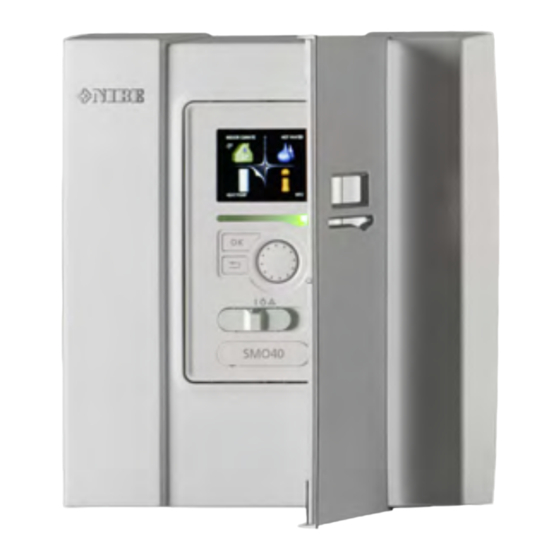

Nibe SMO 40 Installateurhandbuch
Vorschau ausblenden
Andere Handbücher für SMO 40:
- Benutzerhandbuch (96 Seiten) ,
- Installateurhandbuch (84 Seiten) ,
- Installationshandbuch (80 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Nibe SMO 40
Inhaltszusammenfassung für Nibe SMO 40
- Seite 1 IHB DE 1820-2 INSTALLATEURHANDBUCH 331078 SMO 40 Zubehörplatine SM O 4 0...
-
Seite 3: Inhaltsverzeichnis
3 Stufengeregelte Zusatzheizung Allgemeines Rohranschluss Prinzipskizze Elektrischer Anschluss Programmeinstellungen Schaltplan 4 Zusätzlicher Heiz- und Kühlkreis Allgemeines Rohranschluss Prinzipskizze Elektrischer Anschluss Programmeinstellungen Schaltplan 5 Brauchwasserkomfort Allgemeines Rohranschluss Prinzipskizze Elektrischer Anschluss Programmeinstellungen Schaltplan 6 Aktive Kühlung im Vierrohrsystem Allgemeines Rohranschluss Prinzipskizze SMO 40 Inhaltsverzeichnis... -
Seite 4: Allgemeines
1 Allgemeines Die Zubehörplatine in SMO 40 ermöglicht den Anschluss Position der und die Steuerung einer der folgenden Zubehörfunktio- nen. Komponenten • mischventilgesteuerte Zusatzheizung • stufengeregelte Zusatzheizung AA5-X4 AA5-S2 • zusätzliches Klimatisierungssystem • Brauchwasserkomfort • aktive Kühlung (Vierrohrsystem) • Anschluss mehrerer Wärmepumpen. -
Seite 5: Mischventilgesteuerte Zusatzheizung
Das Mischventil (QN11) wird gemäß Prinzipskizze am Vorlauf des Klimatisierungssystems nach der Wärme- pumpe montiert. • Verbinden Sie den Wärmepumpenvor- lauf mit der externen Zusatzheizung über ein T-Stück am Anschluss B des Mischventils (schließt bei Schließersi- gnal). SMO 40 Kapitel 2 | Mischventilgesteuerte Zusatzheizung... -
Seite 6: Prinzipskizze
Bei der elektrischen Installation und beim Ver- legen der Leitungen sind die geltenden Vor- schriften zu berücksichtigen. Externt Extern SMO 40 SMO 40 darf bei der Installation der Zubehör- AXCkort funktionen nicht mit Spannung versorgt wer- den. AA5-X2 Kapitel 2 | Mischventilgesteuerte Zusatzheizung... -
Seite 7: Anschluss Des Mischventilmotors
X6:5 und X6:6 an der Eingangsplatine Verbinden Sie den Mischventilmotor (QN11) mit AA5- (AA3). Verwenden Sie einen Zweileiter mit einem Min- X9:6 (230V, öffnen), AA5-X9:5 (N) und AA5-X9:4 (230V, destkabelquerschnitt von 0,5 mm². schließen). SMO 40 Extern SMO Externt SMO 40 Extern BT25 Öffnen... -
Seite 8: Dip-Schalter
DIP-SCHALTER Der DIP-Schalter (S2) an der Zubehörplatine (AA5) ist wie folgt einzustellen. Kapitel 2 | Mischventilgesteuerte Zusatzheizung SMO 40... -
Seite 9: Programmeinstellungen
Programmeinstellungen ACHTUNG! Siehe auch Installateurhandbuch für das Die Programmeinstellung von SMO 40 kann per Startas- Hauptprodukt. sistent oder direkt im Menüsystem vorgenommen werden. STARTASSISTENT Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation. Er kann eben- falls über Menü 5.7 aufgerufen werden. -
Seite 10: Schaltplan
Schaltplan Kapitel 2 | Mischventilgesteuerte Zusatzheizung SMO 40... -
Seite 11: Stufengeregelte Zusatzheizung
Mit dieser Funktion kann eine externe Zusatzheizung, Klimatisierungssystem nach der Zusatzheizung ange- z.B. ein Elektroheizkessel, den Heizbetrieb unterstützen. bracht. Mit der Zubehörplatine in SMO 40 können drei weitere potenzialfreie Relais für die Steuerung der Zusatzheizung verwendet werden. Dies ergibt zusätzlich 3 lineare oder 7 binäre Stufen. -
Seite 12: Prinzipskizze
Stufengereg. Zusatzheizung legen der Leitungen sind die geltenden Vor- AA25 SMO 40 schriften zu berücksichtigen. GP10 Umwälzpumpe, Heizkreismedium extern SMO 40 darf bei der Installation der Zubehör- BT25 Externer Vorlauffühler funktionen nicht mit Spannung versorgt wer- BT71 Externer Rücklauffühler den. -
Seite 13: Anschluss Von Relais
Verbinden Sie die Stufe 1 mit AA5-X9:1 und 2. (AA3). Verwenden Sie einen Zweileiter mit einem Min- Verbinden Sie die Stufe 2 mit AA5-X9:3 und 4. destkabelquerschnitt von 0,5 mm². Verbinden Sie die Stufe 3 mit AA5-X9:5 und 6. SMO 40 Extern SMO Externt SMO 40 Extern... -
Seite 14: Programmeinstellungen
Programmeinstellungen Die Programmeinstellung von SMO 40 kann per Startas- sistent oder direkt im Menüsystem vorgenommen werden. STARTASSISTENT Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation. Er kann eben- falls über Menü 5.7 aufgerufen werden. MENÜSYSTEM Wenn Sie nicht alle Einstellungen über den Startassis- tent vornehmen oder eine Einstellung ändern wollen,... -
Seite 15: Schaltplan
Schaltplan SMO 40 Kapitel 3 | Stufengeregelte Zusatzheizung... -
Seite 16: Zusätzlicher Heiz- Und Kühlkreis
• Verbinden Sie den Vorlauf von der Wärme- Allgemeines pumpe zum Klimatisierungssystem mit dem Anschluss A des Mischventils (öffnet bei Diese Zubehörfunktion wird eingesetzt, wenn SMO 40 Öffnersignal). in einem Gebäude mit bis zu acht verschiedenen Klima- • Verbinden Sie den Rücklauf vom Klimatisie- tisierungssystemen (Heiz- und bzw. -
Seite 17: Prinzipskizze
Klimatisierungssystem legen der Leitungen sind die geltenden Vor- Vorlauffühler für zusätzlichen Heiz- und Kühl- schriften zu berücksichtigen. kreis SMO 40 darf bei der Installation der Zubehör- Rücklauffühler für zusätzlichen Heiz- und funktionen nicht mit Spannung versorgt wer- Kühlkreis den. GP20 Umwälzpumpe für zusätzlichen Heiz- oder... -
Seite 18: Anschluss Von Fühler Und Externer Justierung
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. Verbinden Sie den Mischventilmotor (QN25) mit AA5- X9:6 (230V, öffnen), AA5-X9:5 (N) und AA5-X9:4 (230V, Vorlauffühler, zusätzliches schließen). Klimatisierungssystem (BT2) SMO 40 Extern Verbinden Sie den Vorlauffühler mit AA5-X2:23-24. Rücklauffühler, zusätzliches Klimatisierungssystem (BT3) Öffnen SH + Verbinden Sie den Rücklauffühler mit AA5-X2:21-22. -
Seite 19: Programmeinstellungen
Zwangssteuerung der verschiedenen Komponenten und Programmeinstellungen der einzelnen Zubehörteile, die eventuell angeschlossen sind. EP21 ist Klimatisierungssystem 2, EP22 ist Klima- Die Programmeinstellung von SMO 40 kann per Startas- tisierungssystem 3, EP23 ist Klimatisierungssystem 4. sistent oder direkt im Menüsystem vorgenommen EP2#-AA5-K1: Keine Funktion. -
Seite 20: Schaltplan
Schaltplan Kapitel 4 | Zusätzlicher Heiz- und Kühlkreis SMO 40... -
Seite 21: Brauchwasserkomfort
B des Mischventils (schließt bei Si- gnal). • Verbinden Sie die Rohrleitung des Warmwassernetzes mit dem Anschluss AB des Mischventils (immer geöffnet). • Verbinden Sie den Ausgang des Brauchwasserspei- chers mit dem Anschluss A des Mischventils (öffnet bei Signal). SMO 40 Kapitel 5 | Brauchwasserkomfort... -
Seite 22: Prinzipskizze
Bei der elektrischen Installation und beim Ver- Brauchwasserkomfort legen der Leitungen sind die geltenden Vor- AA25 SMO 40 schriften zu berücksichtigen. GP11 Brauchwasserumwälzpumpe SMO 40 darf bei der Installation der Zubehör- Mischventil, Brauchwasser funktionen nicht mit Spannung versorgt wer- Regulierventil den. Rückschlagventil BT70 Vorlauffühler ÜBERSICHT ZUBEHÖRPLATINE (AA5) -
Seite 23: Anschluss Des Hilfsrelais Für Die Zusatzheizung Im Brauchwasserbetrieb
DIP-SCHALTER Verbinden Sie die Umwälzpumpe (GP11) mit AA5-X9:8 (230V), AA5-X9:7 (N) und X1:PE. Der DIP-Schalter (S2) an der Zubehörplatine (AA5) ist wie folgt einzustellen. SMO 40 Extern GP11 AA5-X9 ANSCHLUSS DES MISCHVENTILS (FQ3) Verbinden Sie den Mischventilmotor (FQ3) mit AA5-X9:6 (230V, öffnen), AA5-X9:5 (N) und AA5-X9:4 (230V,... -
Seite 24: Programmeinstellungen
Programmeinstellungen ACHTUNG! Siehe auch Installateurhandbuch für das Die Programmeinstellung von SMO 40 kann per Startas- Hauptprodukt. sistent oder direkt im Menüsystem vorgenommen werden. STARTASSISTENT Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation. Er kann eben- falls über Menü 5.7 aufgerufen werden. -
Seite 25: Schaltplan
Schaltplan SMO 40 Kapitel 5 | Brauchwasserkomfort... -
Seite 26: Aktive Kühlung Im Vierrohrsystem
Gebläsekonvektor mit Tropfschale und Ablaufanschluss ausgestattet sein. UMSCHALTVENTIL, KÜHLUNG/HEIZUNG Das Umschaltventil (QN12) wird im System im Vorlauf von der Wärmepumpe vor einem anderen Umschaltven- til positioniert, siehe Prinzipskizze. Kapitel 6 | Aktive Kühlung im Vierrohrsystem SMO 40... -
Seite 27: Prinzipskizze
Bei der elektrischen Installation und beim Ver- Kühlsystem legen der Leitungen sind die geltenden Vor- BT64 Vorlauffühler Kühlung schriften zu berücksichtigen. GP13 Kühlumwälzpumpe SMO 40 darf bei der Installation der Zubehör- QN12 Wechselventil funktionen nicht mit Spannung versorgt wer- Speichertank, Kälte den. AA25 SMO 40 -EQ1 ÜBERSICHT ZUBEHÖRPLATINE (AA5) -
Seite 28: Anschluss Von Fühler Und Extern Geschalteter Blockierung
Kühl- und Heizbetrieb umzuschal- ten ist. Der Fühler wird mit einem der AUX-Eingänge verbunden, die sich hinter der Frontabdeckung in SMO 40 befinden. Der aktuelle AUX-Eingang wird in Menü 5.4 ausgewählt. Verwenden Sie einen 2-Leiter mit einem Mindestkabel- GP13 querschnitt von 0,5 mm². -
Seite 29: Programmeinstellungen
Programmeinstellungen Die Programmeinstellung von SMO 40 kann per Startas- sistent oder direkt im Menüsystem vorgenommen werden. STARTASSISTENT Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation. Er kann eben- falls über Menü 5.7 aufgerufen werden. MENÜSYSTEM Wenn Sie nicht alle Einstellungen über den Startassis- tent vornehmen oder eine Einstellung ändern wollen,... - Seite 30 EQ1-AA5-K2: Signal (schließen) an Mischventil (QN18). EQ1-AA5-K3 Signal (öffnen) zum Mischventil (QN18) EQ1-AA5-K4: Aktivierung der Umwälzpumpe (GP20). EQ1-AA7-K1: Signal (schließen) an Mischventil (QN36). EQ1-AA7-K2: Signal (öffnen) an Mischventil (QN36). ACHTUNG! Siehe auch Installateurhandbuch für das Hauptprodukt. Kapitel 6 | Aktive Kühlung im Vierrohrsystem SMO 40...
-
Seite 31: Schaltplan
Schaltplan SMO 40 Kapitel 6 | Aktive Kühlung im Vierrohrsystem... -
Seite 32: Anschluss Bei Mehreren Wärmepumpen
Rückschlagventil vom Typ CPD wird empfohlen, um die Drehzahlregelung Sonstiges zu nutzen, die im Jahresverlauf einen korrekten Delta- AA25 SMO 40 T-Wert in den verschiedenen Betriebsmodi gewährleis- tet. Das Zubehör ermöglicht außerdem eine externe -EB104 Blockierung jedes zugehörigen Slaves. -GP12... -
Seite 33: Elektrischer Anschluss
Ein weiterer Kontakt kann mit AA5-X2:17-18 verbunden schriften zu berücksichtigen. werden, um Slave EB104 zu blockieren. Beim Schließen SMO 40 darf bei der Installation der Zubehör- des Kontakts wird EB104 blockiert. Ein Frostschutz über funktionen nicht mit Spannung versorgt wer- GP12 ist jedoch sichergestellt. -
Seite 34: Anschluss Der Umwälzpumpe (Gp12)
ANSCHLUSS DER UMWÄLZPUMPE (GP12) Verbinden Sie die Umwälzpumpe (EB103-GP12) mit AA5-X9:4 (230V), AA5-X9:3 (N) und X1:PE. Verbinden Sie die Umwälzpumpe (EB104-GP12) mit AA5-X9:6 (230V), AA5-X9:5 (N) und X1:PE. SMO 40 Extern AA5-X2 EB104-GP12 AA5-X9 EB103-GP12 DIP-SCHALTER Der DIP-Schalter (S2) an der Zubehörplatine (AA5) ist für die jeweilige Umwälzpumpe (GP12) wie folgt einzu-... -
Seite 35: Programmeinstellungen
Beschreibung Verdichter (blockiert) Verdichter (standard) Umschaltventile für die Brauchwassersteue- rung. Die Bezeichnungen über dem Umschaltventil geben an, wo es elektrisch angeschlossen ist (EB101 = Slave 1, CL11 = Pool 1 usw.). SMO 40 Kapitel 7 | Anschluss bei mehreren Wärmepumpen... -
Seite 36: Schaltplan
Schaltplan Kapitel 7 | Anschluss bei mehreren Wärmepumpen SMO 40... - Seite 40 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Produktabbil- dungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Doku- mentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor. ©2018 NIBE ENERGY SYSTEMS...
