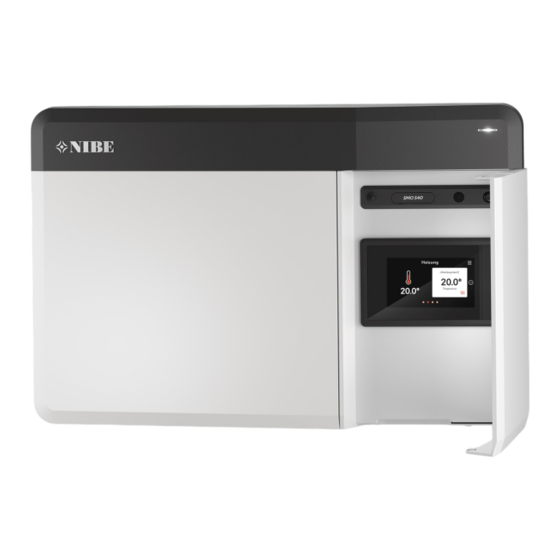

Nibe SMO S40 Installationshilfe
Elektrische verdrahtung
Vorschau ausblenden
Andere Handbücher für SMO S40:
- Installateurhandbuch (84 Seiten) ,
- Benutzerhandbuch (20 Seiten) ,
- Installateurhandbuch (76 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Nibe SMO S40
Inhaltszusammenfassung für Nibe SMO S40
- Seite 12 Ein oder zwei Wärmemengenzähler (BE6, BE7) werden an Anschlussklemme AA100-X14:6-7 oder AA100-X14:8- 9 angeschlossen.
- Seite 14 Verbinden Sie die externe Umwälzpumpe (GP10) gemäß Abbildung mit Anschlussklemme AA100-X2:PE, AA100- X3:N und AA100-X5:2 (230 V).
- Seite 19 Der Heizkesselfühler (BT52) wird mit dem verfügbaren AUX-Eingang verbunden und in Menü 7.4 ausgewählt. Verbinden Sie den Mischventilmotor (QN11) mit Anschlussklemme AA100-X8:2 (230 V, schließen) und 3 (230 V, öffnen) sowie mit Anschlussklemme AA100-X3:N. Zur Festlegung der Ein- und Ausschaltung für die Zusatzheizung wird diese mit Anschlussklemme AA100-X8:1...
