Inhaltszusammenfassung für Nibe SMO 05

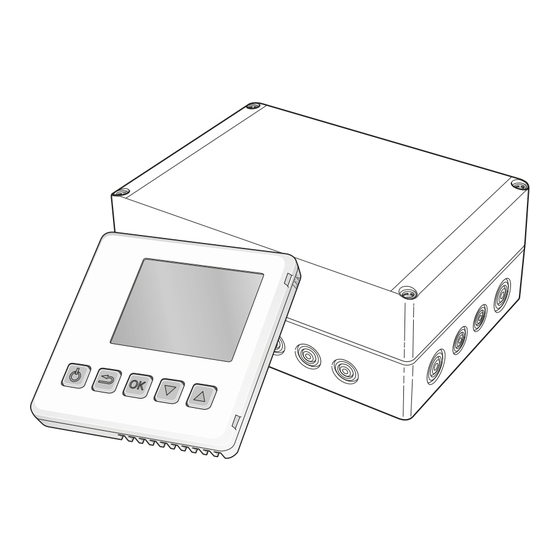

- Seite 1 Installateurhandbuch SMO 05 Zubehör IHB DE 1150-1 031898...
-
Seite 2: Bei Einer Betriebsstörung
Ausgangsstellung im Hauptmenü befinden. Weitere Einzelheiten zur Einstellung entnehmen Sie Seite 21. Um die Brauchwassermenge vorübergehend zu erhöhen (wenn ein Brauchwasserbereiter für SMO 05 installiert ist), drücken Sie zunächst einmal die Ab-Taste, um Menü 2 (Wassertropfen) zu markieren. Drücken Sie anschließend zweimal die OK-Taste. -
Seite 3: Inhaltsverzeichnis
9 Komfortstörung 5 Elektrische Anschlüsse Alarmverwaltung Fehlersuche Allgemeines Nur Zusatzheizung Anschlüsse Einstellungen 10 Zubehör Zubehör anschließen 11 Technische Daten 6 Inbetriebnahme und Einstel- lung Maße und Abstandskoordinaten Technische Daten Vorbereitungen Schaltplan Inbetriebnahme mit Luft-/Wasserwärmepumpe von NIBE Sachregister SMO 05 Inhaltsverzeichnis |... -
Seite 4: Wichtige Informationen
Kennzeichnung Dieses Zubehör ist CE-zertifiziert und besitzt die Schutzart IP20 (Raumeinheit) sowie IP21 (Gerätegehäuse) Eine CE-Zertifizierung bedeutet, dass NIBE eine Versiche- rung vorlegt, dass das Produkt alle Anforderungen gemäß den relevanten EU-Richtlinien erfüllt. Die CE-Kennzeich- nung ist für die meisten innerhalb der EU verkauften Produkte vorgeschrieben –... - Seite 5 Anlagendaten im Benutzerhandbuch aus. ✔ Beschreibung Anmerkung Unter- Datum schrift Kommunikation, Wärmepumpe Strom (Seite 11) Angeschlossene Spannungsversorgung 230 Außenfühler Raumtemperaturfühler Brauchwasserfühler Raumeinheit Überbrückung bei der Installation der Raumeinheit DIP-Schalter Sonstiges Kontrolle der Zusatzheizung Funktionskontrolle des Umschaltventils SMO 05 Kapitel 1 | Wichtige Informationen...
-
Seite 6: Kontaktinformationen
Tel: +43 (0)7662 8963-0 Fax: +43 (0)7662 8963-44 E-mail: mail@knv.at www.knv.at NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) 647 00 30 Fax: (52) 647 00 31 E-mail: info@nibe.ch www.nibe.ch Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou Tel: +420 326 373 801 Fax: +420 326 373 803 E-mail: nibe@nibe.cz www.nibe.cz... -
Seite 7: Lieferung Und Transport
Kunststoff. Schließen Sie die Raumeinheit an, siehe Seite 12. Raumeinheit Montage SMO 05 kann nicht direkt an einer Wand montiert wer- den, da an der Rückseite eine Anschlussklemme hervor- ragt. Montieren Sie SMO 05 entweder in einer leeren Geräte- dose oder am beiliegenden Abstandsstück aus Kunststoff. -
Seite 8: Beiliegende Komponenten
Raumeinheit Abstandsrahmen aus Kunststoff Gerätegehäuse Fühler Raumtemperatur- fühler Lösen Sie die vier Schrauben, die sich jeweils an den Ecken befinden, und heben Sie die Abdeckung ab. Außen-/Raumfühler Aluminiumklebe- Kabelbinder Isolierklebestrei- band Zeitrelais Kapitel 2 | Lieferung und Transport SMO 05... -
Seite 9: Konstruktion Des Regelgeräts
Mischventil und Hilfsrelais AA5-S2 DIP-Schalter AA5-F1 Feinsicherung Elektrische Komponenten Bezeichnungen der Komponentenpositionen gemäß AA 25 Raumeinheit Standard IEC 81346-1 und 81346-2. Anschlussklemme, Kommunikationsanschluss Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. SMO 05 Kapitel 3 | Konstruktion des Regelgeräts... -
Seite 10: Rohranschlüsse
F2015/F2025/F2016/F2026/F2300. Weitere Informationen zu den Alternativen finden Sie unter www.nibe.de sowie in der entsprechenden Monta- Symbolschlüssel geanleitung für das verwendete Zubehör. Eine Liste mit dem für SMO 05 nutzbaren Zubehör finden Sie auf Seite Symbol Bedeutung Absperrventil HINWEIS! Rückschlagventil Dies ist eine Prinzipskizze. -
Seite 11: Nibe F2026 Zusammen Mit Smo 05 Und Elektroheizpatrone (Gleitende Kondensation)
NIBE F2026 zusammen mit SMO 05 und Elektroheizpatrone (gleitende Kondensation) KA10 AA25- BT25 QM31 GP10 CP11 QN26 AA25 AA25-AA4 QM32 AA25-BT1 AA25-BT50 QN10 KA11 AA25-BT6 FL10 EB100 EB20 QM40 RM10 QN51 CP10 QN50 GP12 EB100-HQ1 SMO 05 Kapitel 4 |... -
Seite 12: Nibe F2300 Zusammen Mit Smo 05 Und Elektroheizpatrone (Gleitende Kondensation)
NIBE F2300 zusammen mit SMO 05 und Elektroheizpatrone (gleitende Kondensation) KA10 AA25- BT25 QM31 GP10 CP11 QN26 AA25 AA25-AA4 QM32 AA25- AA25-BT1 AA25-BT50 QN10 AA25- FL10 EB100 QM40 RM10 KA11 QN51 EB20 CP10 QN50 GP12 EB100-HQ1 Heizungs- und Brauchwasserseite sind mit der erforderli- chen Sicherheitsausrüstung gemäß... -
Seite 13: Elektrische Anschlüsse
Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften Verwenden Sie ein Kabel mit einem Mindestquerschnitt zu berücksichtigen. von 0,5 mm². Bei der Installation von SMO 05 dürfen die NI- BE-Luft-/Wasserwärmepumpe und eine eventu- elle Zusatzheizung nicht mit Spannung versorgt werden. -X10 ACHTUNG! Die Relaisausgänge an der Zubehörkarte (AA5) -
Seite 14: Außenfühler
X4:5 (B), X4:7 (GND) und X4:8 (+12V) an der Zubehörkar- te (AA5) verbunden. Bringen Sie die Steckbrücke zwischen X4:6 und X4:7 an. Verwenden Sie ein Kabel mit einem Mindestquerschnitt von 0,5 mm². +12V -X10 Kapitel 5 | Elektrische Anschlüsse SMO 05... -
Seite 15: Raumtemperaturfühler
Raumtemperaturfühler Temperaturfühler, Brauchwasserbereitung SMO 05 wird mit einem Raumfühler (BT50) geliefert. Der Der Fühler für die Brauchwasserbereitung (BT6) ist in ei- Raumfühler erfüllt bis zu drei Funktionen: nem Tauchrohr am Brauchwasserspeicher zu platzieren. 1. Anzeige der aktuellen Raumtemperatur im Wärme- Der Fühler wird mit Anschlussklemme X2:21 und X2:22... - Seite 16 Anschlussklemme X2:17 und X2:18 an der derung der Raumtemperatur kann ein externer Schaltkon- Zubehörkarte (AA5) zu verbinden. Verwenden Sie einen takt mit SMO 05 verbunden werden. 2-Leiter mit einem Mindestkabelquerschnitt von 0,5 mm². Wenn der Kontakt geschlossen ist, wird die Parallelver- schiebung der Heizkurve um die gewählte Stufenanzahl...
-
Seite 17: Anschluss Des Umschaltventilmotors (Qn10)
Anschluss der Zusatzheizung (EM1/EB1) Das Zusatzheizungsrelais (QA1) wird mit der Zubehörkarte (AA5) gemäß Abbildung zwischen QA1:A1 und AA5-X9:2 (230 V) sowie zwischen QA1:A2 und AA5-X9:1 (N) ver- bunden. -X10 Steg 1 Tidrelä 2h Steg 2 SMO 05 Kapitel 5 | Elektrische Anschlüsse... -
Seite 18: Anschluss Der Zusatzheizung Für Brauchwasser
Siehe Seite 33 für eine Liste mit Zubehör, das mit SMO (230 V) sowie zwischen QA1:A2 und AA5-X9:3 (N) ver- 05 eingesetzt werden kann. bunden. -X10 Einstellungen DIP-Schalter Der DIP-Schalter an der Zusatzplatine ist wie folgt einzu- stellen. -X10 Kapitel 5 | Elektrische Anschlüsse SMO 05... -
Seite 19: Inbetriebnahme Und Einstellung
Start der Wärmepumpe auf dem Display mepumpe von NIBE kann der Alarm Kommuni- angezeigt. kationsfehler in der Raumeinheit erscheinen. SMO 05 muss fertig verbunden und angeschlossen Der Alarm wird bei der Einstellung von "Nur sein. Zusatzheiz." in Menü 4.2 zurückgesetzt. -
Seite 20: Steuerung - Einführung
Bei einem Alarm erscheinen auf dem Display ein Symbol Werte erhöhen oder verringern. und die Alarmnummer. Siehe Seite 31 für Anweisungen. mehrseitige Anleitungen durchblättern In allen anderen Menüs wird das Alarmsymbol rechts unten angezeigt. Kapitel 7 | Steuerung – Einführung SMO 05... - Seite 21 Registerkarte gekennzeichnet. einem grünen Häkchen markiert. Menü auswählen Um durch das Menüsystem zu navigieren, wählen Sie ein Untermenü aus. Benutzen Sie dazu die Auf- oder Ab- Taste. Drücken auf anschließend die OK-Taste. SMO 05 Kapitel 7 | Steuerung – Einführung...
-
Seite 22: Wert Einstellen
Drücken Sie die Ab-Taste, um den Wert zu verringern. Drücken Sie die OK-Taste, um den einge- stellten Wert zu bestätigen. Drücken Sie die Zurück-Taste, um die Änderungen zu verwerfen und den Ausgangswert aufzuru- fen. Kapitel 7 | Steuerung – Einführung SMO 05... -
Seite 23: Steuerung - Menüs
Untermenüs. OK-Taste. Heizkurve Einstellung des Verlaufs der Heizkurve. Die Schrittanzahl, um die der Wert geändert werden muss, um eine Änderung der Innenraumtemperatur um ein Grad zu erreichen, richtet sich nach der Heizungsan- SMO 05 Kapitel 8 | Steuerung – Menüs... - Seite 24 UTETEMPERATUR VÄRMEKURVA (-2) klimatischen Bedingungen am Aufstellungsort, nach dem Heizsystem (Heizkörper oder Fußbodenheizung) sowie der Effizienz der Gebäudeisolierung. Die Heizkurve wird bei der Installation der Heizungsanlage eingestellt. Eine Nachjustierung kann jedoch erforderlich Kapitel 8 | Steuerung – Menüs SMO 05...
- Seite 25 Schritt. - 10 - 20 - 30 - 40°C UTETEMPERATUR Da die Vorlauftemperatur den eingestellten Maximalwert nicht überschreiten und den eingestellten Minimalwert nicht unterschreiten kann, flacht die Heizkurve bei diesen Temperaturen ab. SMO 05 Kapitel 8 | Steuerung – Menüs...
-
Seite 26: Menü 1.9.2 - Externe Justierung
Einstellbereich: 15-50°C Werkseinstellung: 15°C Hier stellen Sie die minimale Vorlauftemperatur zum Kli- matisierungssystem ein. Dementsprechend berechnet SMO 05 niemals eine Temperatur, die unter dem einge- stellten Wert liegt. TIP! Wenn z.B. Kellerräume stets leicht beheizt wer- den sollen (auch im Sommer), kann der Wert erhöht werden. -
Seite 27: Menü 2 - Brauchwasser
Zeit und die gewählte Einstellung Werkseinstellung: 14 Tage. Deaktivieren Sie "aktiviert", angezeigt. um die Funktion auszuschalten. Nach Ablauf der Zeit kehrt SMO 05 zu dem Modus zu- rück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb. Luxus auszuschalten. -
Seite 28: Menü 3 - Info
Wärmepumpe (z.B. aktuelle Temperaturen usw.). Es können keine Änderungen vorgenommen wer- den. Die Informationen werden auf mehreren Seiten angezeigt. Drücken Sie Auf- und Ab-Taste, um zwischen den Seiten zu blättern. Kapitel 8 | Steuerung – Menüs SMO 05... -
Seite 29: Menü 4 - Mein System
Hier können Sie etwaige Alarme zurücksetzen, die in SMO In diesem Betriebsmodus können Sie nicht auswählen, 05 oder der Wärmepumpe aufgetreten sind. welche Funktionen zulässig sein sollen. Diese Auswahl wird automatisch von der Wärmepumpe vorgenommen. SMO 05 Kapitel 8 | Steuerung – Menüs... -
Seite 30: Menü 4.9.1 - Vorrangschaltung
Sie können ebenfalls den Zeitraum (Filterzeit) für die Be- rechnung der mittleren Temperatur einstellen. Bei Aus- wahl von 0 wird die aktuelle Außentemperatur herange- zogen. ACHTUNG! Die maximale Einstellung von "ZH-Stopp" liegt bei "Heizungsstopp". Kapitel 8 | Steuerung – Menüs SMO 05... -
Seite 31: Menü 5 - Service
Brauchwasser der einzelnen Komfortoptionen in Menü 2.2 sowie die Stopptemperatur für eine periodische Temperaturerhöhung in Menü 2.9.1 ein. Die o.g. Werte sind Standardeinstellungen, da unterschied- liche Speicherkonstruktionen, Fühlerpositionen und wei- tere Faktoren existieren, die jede Installation einzigartig SMO 05 Kapitel 8 | Steuerung – Menüs... -
Seite 32: Menü 5.1.4 - Alarmmaßnahmen
Auskunft über die maximal zulässige Temperatur des Fußbodens zu erhalten. Menü 5.1.4 - Alarmmaßnahmen Hier legen Sie fest, wie SMO 05 signalisieren soll, dass auf dem Display ein Alarm angezeigt wird. Folgende Alternativen existieren: Das System stellt die Brauchwasserbereitung ein (Werkseinstellung) und bzw. -
Seite 33: Komfortstörung
Alarm Bei einem Alarm ist eine Betriebsstörung aufgetreten, die Wird die Betriebsstörung nicht auf dem Display angezeigt, SMO 05 nicht selbsttätig beheben kann. Auf dem Display kann folgender Tipp hilfreich sein. Konsultieren Sie alter- wird der Alarmtyp angezeigt. nativ das Wärmepumpenhandbuch. -
Seite 34: Niedrige Raumtemperatur
Komfortmodus aus. nicht beheizt wird, können Sie, während Sie auf techni- Zu niedrige oder keine Vorrangschaltung für Brauch- sche Hilfe warten, SMO 05 im folgenden Modus betrei- wasser. ben: "Nur Zusatzheiz.”. Dabei nutzt SMO 05 lediglich die Zusatzheizung zur Wärmeerzeugung und Brauchwas- Rufen Sie Menü... -
Seite 35: Zubehör
Max. Wärmepumpengröße 10 kW Art.nr. 089 152 VST 20 Umschaltventil, Cu-Rohr Ø35 Max. Wärmepumpengröße 20 kW Art.nr. 089 388 Externe elektrische Zusatzheizung ELK ELK 5 Elektroheizkassette 5 kW, 1 x 230 V Art.nr. 069 025 SMO 05 Kapitel 10 | Zubehör... -
Seite 36: Technische Daten
11 Technische Daten Maße und Abstandskoordinaten Gerätegehäuse Kapitel 11 | Technische Daten SMO 05... - Seite 37 Raumeinheit SMO 05 Kapitel 11 | Technische Daten...
-
Seite 38: Technische Daten
Schutzklasse IP20 Gerätegehäuse Breite (mm) Höhe (mm) Tiefe (mm) Schutzklasse IP21 SMO 05 Maximale Anzahl Luft-/Wasserwärmepumpen Maximale Anzahl Fühler Maximale Anzahl Ladepumpen Maximale Anzahl Umwälzpumpen/Klimatisierungssystem Versorgungsspannung 230 V 50 Hz Max. Strom Maximale Anzahl Zusatzheizungsstufen Art.nr. 067 155 Kapitel 11 |... -
Seite 39: Schaltplan
Schaltplan SMO 05 Kapitel 11 | Technische Daten... -
Seite 40: Sachregister
Fühler, Brauchwasserbereitung, 13 Menü 5 - SERVICE, 29 Fühler, Brauchwasser oben, 13 Symbole, 2 Symbolschlüssel, 8 Inbetriebnahme mit Luft-/Wasserwärmepumpe von NIBE, 17 Inbetriebnahme ohne Luft-/Wasserwärmepumpe von NIBE, 17 Technische Daten, 34, 36 Inbetriebnahme und Einstellung, 17 Technische Daten, 36 Inbetriebnahme mit Luft-/Wasserwärmepumpe von NIBE, 17 Inbetriebnahme ohne Luft-/Wasserwärmepumpe von NIBE, 17... - Seite 41 SMO 05 Kapitel 12 |...
- Seite 42 Kapitel 12 | SMO 05...
- Seite 44 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 031898...
