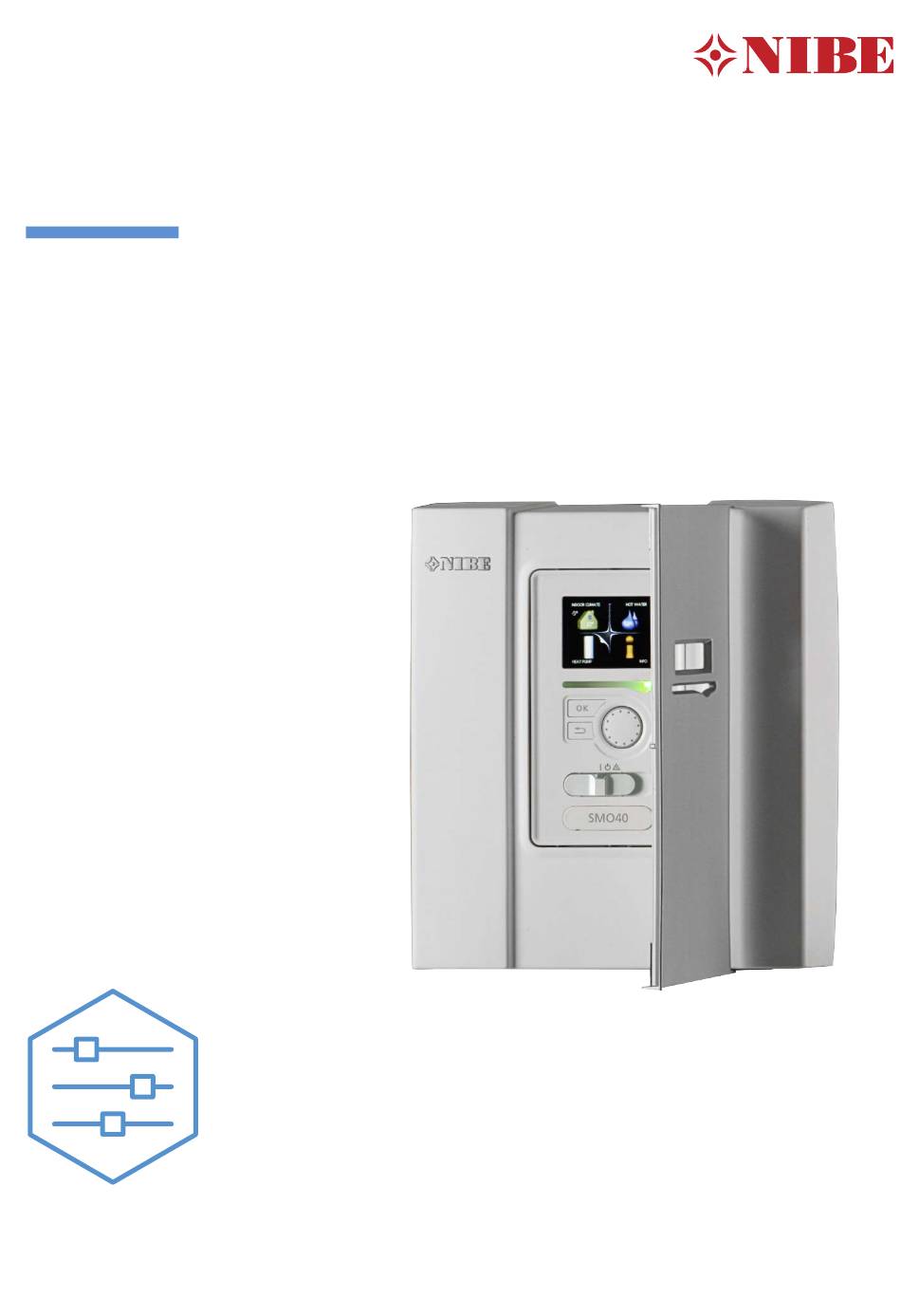

Benutzerhandbuch
Steuermodul
NIBE SMO 40
UHB DE 2316-1
731381

Werbung

loading

Verwandte Anleitungen für Nibe SMO 40

Inhaltszusammenfassung für Nibe SMO 40

  • Seite 1 Benutzerhandbuch Steuermodul NIBE SMO 40 UHB DE 2316-1 731381...
  • Seite 2 MEINE ANLAGE INFO Um die Brauchwassermenge vorübergehend zu erhöhen (wenn ein Brauchwasserspeicher für SMO 40 installiert ist), drehen Sie zunächst das Wählrad und markieren Menü 2 (Wassertropfen). Drücken Sie anschließend zweimal die OK- Taste. Weitere Einzelheiten zur Einstellung entnehmen Sie Seite vorüb. Luxus.
  • Seite 3 2 Das Regelgerät – Herzstück des Hauses Funktionsweise des Regelgeräts Kontakt mit SMO 40 Wartung von SMO 40 3 myUplink Spezifikation Anschluss Verfügbare Dienste 4 SMO 40 – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Wärmepumpe anpassen 5 Komfortstörung Info-Menü Alarmverwaltung...
  • Seite 4 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Kapitel 1 | Wichtige Informationen NIBE SMO 40...
  • Seite 5 NIBE stattfinden geräteabdeckung und im Infomenü (Menü 3.1). Technische Änderungen vorbehalten! Seriennummer ©NIBE 2023. SMO 40 muss über einen allpoligen Schalter installiert werden. Der Kabelquerschnitt muss der verwendeten Absicherung ent- sprechend dimensioniert sein. Ein beschädigtes Stromversorgungskabel darf nur von NIBE, dem Servicebeauftrag- ten oder befugtem Personal ausgetauscht werden, um eventuelle Schäden und Risiken...
  • Seite 6 SMO 40 – Eine ausgezeichnete Wahl Das Regelgerät SMO 40 wurde entwickelt, damit Sie Ihr Haus mit maximaler Effizienz umweltfreundlich beheizen können. Zusammen mit einer NIBE-Luft/Wasser-Wärmepumpe und Speicher/Brauchwasserspeicher erfolgt eine zuverlässige und wirtschaftliche Wärmeerzeugung. Eine Zusatzheizung (z. B. Elektro-/Gasheizkessel) kann au- tomatisch zugeschaltet werden, wenn unvorhergesehene Situationen eintreffen sollten.
  • Seite 7 Das Regelgerät – Herzstück des Hauses Funktionsweise des Regelgeräts BEDIENFELD SMO 40 ist ein Regelgerät, das zusammen mit einer NI- BE-Luft/Wasser-Wärmepumpe, einem Speicher/Brauchwas- Display serspeicher und einer Zusatzheizung (z. B. Strom-/Öl- RAUMKLIMA BRAUCHWASSER /Gasheizkessel) eine komplette Anlage bildet. Es steuert Statuslampe u.
  • Seite 8 Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite 26. MENÜ 4 - MEINE ANLAGE Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebs- modus usw. Siehe Seite 28. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE SMO 40...
  • Seite 9 Diese beiden Symbole geben Auskunft darüber, ob der Verdichter in der Außeneinheit oder die Zusatz- heizung in der Anlage durch SMO 40 blockiert ist. Diese können z. B. aufgrund des in Menü 4.2 ge- wählten Betriebsmodus, bei einer zeitgesteuerten Blockierung in Menü...
  • Seite 10 Markieren Sie die gewünschten Optionen. Eine Op- tion ist vorgewählt (weiß). Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE SMO 40...
  • Seite 11 Ecke (bei der Seitenzahl) markiert ist. Drücken Sie die OK-Taste, um zwischen den Schritten des Startassistenten zu wechseln. Wenn der Startassistent hier verlassen wird, deaktiviert er sich automatisch in 60 min NIBE SMO 40 Kapitel 2 | Das Regelgerät – Herzstück des Hauses...
  • Seite 12 Wartung von SMO 40 REGELMÄßIGE KONTROLLEN Die Wärmepumpe erfordert nach der Inbetriebnahme nur einen geringen Wartungsbedarf durch den Benutzer. Es wird jedoch empfohlen, die Anlage in regelmäßigen Abständen zu kontrollieren. Weitere Informationen zur Wartung von Wärmepumpe und bzw. oder Speichertank/Brauchwasser- bereiter entnehmen Sie dem entsprechenden Handbuch.
  • Seite 13 Bevor Sie myUplink nutzen können, muss das Alarm Produkt installiert und gemäß den Vorgaben im Verlauf Installateurhandbuch eingestellt worden sein. Erweiterter Verlauf Verwalten Spezifikation Sie benötigen Folgendes, damit myUplink mit SMO 40 kom- munizieren kann: • Netzwerkkabel • Internetverbindung • Konto auf myuplink.com...
  • Seite 14 Sie die neue Einstellung durch Drücken der OK-Taste. Die Temperatur Heizung 1.1.1 neue Temperatur erscheint rechts neben dem Symbol auf dem Display. Temperatureinstellung (ohne aktivierten Raumfühler): Einstellbereich: -10 bis +10 Werkseinstellung: 0 Kapitel 4 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 15 Steuerung wird die zeitliche Steuerung des Innenklimas (Heizung/Kühlung/ventilation) für jeden Wochentag festgelegt. In Menü 4.7 können Sie auch eine längere Dauer für einen beliebigen Zeitraum (Urlaub) einstellen. NIBE SMO 40 Kapitel 4 | SMO 40 – zu Ihren Diensten...
  • Seite 16 Konflikt verursachen, erscheint ein rotes Ausrufezeichen. fenden Tag deaktiviert, indem eine identische Start- und Stoppzeit angegeben wird. Bei Nutzung der Zeile „alle“ werden alle Tage im Zeitraum gemäß dieser Zeile eingestellt. Kapitel 4 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 17 Einstellung der heizkurvenseitigen Zeitprogramm gelten soll. Um das Zeitprogramm für einen Parallelverschiebung, wenn ein externer Schaltkontakt ver- bestimmten Tag zu entfernen, wird die Zeit für den betref- bunden ist. NIBE SMO 40 Kapitel 4 | SMO 40 – zu Ihren Diensten...
  • Seite 18 Raumtemperatur zu hoch ist, senken Sie die Paral- lelverschiebung der Kurve um einen Schritt. Außentemp. °C Kühlung in Zweirohrsystemen SMO 40 bietet eine integrierte Funktion für die Kühlung im Kühlkurve 1.9.1.2 Zweirohrsystem bis 7 °C (Werkseinstellung: 18 °C). Dazu System muss die Außeneinheit eine Kühlung unterstützen.
  • Seite 19 Grenze des Einstellbe- Heizung reichs zwischen 7 und 18 °C schwanken. Einstellbereich: 0,0 - 6,0 Einstellbereich: 7-30°C Werkseinstellung Heizung: 1,0 Werkseinstellung: 18°C Kühlung Einstellbereich: 0,0 - 6,0 Werkseinstellung Kühlung: 1,0 NIBE SMO 40 Kapitel 4 | SMO 40 – zu Ihren Diensten...
  • Seite 20 Wenn mehrere Klimatisierungssysteme installiert sind, kön- Heizung bei Raumuntertemp. nen die oben beschriebenen Einstellungen für jedes einzelne System vorgenommen werden. Sie können SMO 40 nutzen, um die Kühlung des Hauses in MENÜ 1.9.5 - KÜHLEINSTELLUNGEN (WÄRME- der warmen Jahreszeit zu regeln. PUMPE MIT KÜHLFUNKTION ERFORDERLICH) ACHTUNG! Delta bei +20 °C...
  • Seite 21 SMO 40 versucht dann, die eingestellte Temperatur Diese Option ist nur bei Zweirohrsystemen verfügbar. möglichst zu erreichen. Hier legen Sie fest, wie lange SMO 40 warten soll, bis nach Kühl-/Heizfühler Ende des Kühlbetriebs eine Rückkehr zum Heizbetrieb erfolgt Wenn ein einzelner Raum den Betrieb der gesamten Anlage (oder umgekehrt).
  • Seite 22 über dem Vorgabewert („min. Diff. Außen- und Abluft“) und die Ablufttemperatur über dem Vorgabewert („Start- temp. Abluft“) liegen, stellen Sie die Ventilation auf Drehzahl- stufe 4, bis eine der Bedingungen nicht mehr erfüllt ist. Kapitel 4 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 23 "aus" angezeigt. erweitert Einstellung einer periodischen Erhöhung der Brauchwassertemperatur. MENÜ 2.1 - VORÜB. LUXUS Einstellbereich: 3, 6 und 12 Stunden sowie die Modi „aus“ und „einm. Erhöhung“ Werkseinstellung: "aus" NIBE SMO 40 Kapitel 4 | SMO 40 – zu Ihren Diensten...
  • Seite 24 Die Bestätigung erfolgt per OK-Taste. Rechts er- scheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt SMO 40 zu dem Modus zurück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb. Luxus auszuschalten.
  • Seite 25 Betriebszyklen inaktiv sein soll. Startzeit Die Brauchwasserzirkulation wird im Menü 5.4 für Software- Einstellbereich: 00:00 - 23:00 Eingänge/Ausgänge aktiviert. Werkseinstellung: 00:00 periodische erhöhung 2.9.1 aktiviert Tage Periode Startzeit Nächste period. Erhöh. NIBE SMO 40 Kapitel 4 | SMO 40 – zu Ihren Diensten...
  • Seite 26 Statistik der Zusatzheizung. Es können keine Änderungen vorgenommen werden. Die Informationen können über mehrere Seiten verteilt sein. Drehen Sie das Wählrad, um zwischen den Seiten zu blättern. Kapitel 4 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 27 Raumfühler bzw. ein Fernbedientableau installiert ist. So lesen Sie die Mitteltemperatur ab: Drehen Sie das Wählrad so, dass der Ring auf der Welle mit der Wochennummer markiert wird. Drücken Sie die OK-Taste. NIBE SMO 40 Kapitel 4 | SMO 40 – zu Ihren Diensten...
  • Seite 28 Deaktivieren Sie "aktiviert", um die Poolerwärmung auszu- MENÜ 4.1 - PLUSFUNKTIONEN schalten. Plusfunktionen 4.1 ACHTUNG! Die Starttemperatur kann auf einen Wert gestellt Pool 1 werden, der über der Stopptemperatur liegt. Pool 2 Internet Kapitel 4 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 29 Die Anlage kommuniziert jetzt mit myUplink, um eine Verbindungszeichenfolge zu erstellen. 3. Nach dem Erstellen einer Verbindungszeichenfolge er- scheint diese im Menü "Verbindungszeichenfolge" und ist für die Dauer von 60 min gültig. NIBE SMO 40 Kapitel 4 | SMO 40 – zu Ihren Diensten...
  • Seite 30 5. Wiederholen Sie 1-3 für "Port", "Benutzername" und Hier wird festgelegt, ob die Raumtemperatur durch die Akti- "Passwort". vierung von "SG Ready" beeinflusst werden darf. 6. Markieren Sie "bestätigen" und drücken Sie die OK-Taste. Kapitel 4 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 31 Stromtarif ermöglichen, der auf Stundenprei- sen basiert. Die Funktion ruft die Stundenpreise für die kommenden 24 h über myUplink ab. Daher werden eine In- ternetverbindung und ein myUplink-Konto benötigt. NIBE SMO 40 Kapitel 4 | SMO 40 – zu Ihren Diensten...
  • Seite 32 * Wählen Sie unter Einstellungen die Regelungsmethode „CO “ aus, um dieses plink kommunizieren kann, können Sie durch Aktivierung Menü einzublenden. der Smart Homes-Funktion in diesem Menü SMO 40 über MENÜ 4.1.8.1 - EINSTELLUNGEN eine App steuern. Einstellungen 4.1.8.1 Indem verbundene Einheiten in Ihrem Zuhause mit myUplink kommunizieren, wird Ihr Heizsystem zu einem natürlichen...
  • Seite 33 Einstellbereich: 0–5 Datum Datum Werkseinstellung: 1 Per. mit nied. Tarif Startdatum Stoppdatum Wochentage Werktage Periode Periode Periode Periode Hier können Sie eine Tarifsteuerung Ihrer externen misch- ventilgesteuerten Zusatzheizung vornehmen. NIBE SMO 40 Kapitel 4 | SMO 40 – zu Ihren Diensten...
  • Seite 34 Brauchwassertemperatur) am Solarenergieüberschuss Periode beteiligt werden soll. Periode Periode Wenn die Solarzellen mehr Strom produzieren als SMO 40 Periode erfordert, wird die Temperatur im Gebäude angepasst und bzw. oder die Brauchwassertemperatur erhöht. Im kompatiblen Produkt können Sie festlegen, ob Haushaltss- Hier können Sie eine Tarifsteuerung Ihrer externen stufen-...
  • Seite 35 Hier können Sie festlegen, welche Symbole angezeigt wer- In diesem Betriebsmodus legt das Regelgerät automatisch den, wenn die Tür für SMO 40 geschlossen ist. Sie können fest, welche Funktionen zulässig sein sollen. bis zu 3 Symbole auswählen. Bei der Auswahl von mehr Symbolen wird die zuerst getätigte Auswahl überschrieben.
  • Seite 36 Text und ist für fortgeschrittene Benutzer vorgesehen. Dieses Menü Filterzeit besitzt mehrere Untermenüs. MENÜ 4.9.1 - VORRANGSCHALTUNG Vorrangschaltung Einstellbereich: 0 bis 180 min Werkseinstellung: 30 min Kapitel 4 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 37 Haus. Sie bestimmen, wann der Verdichter bzw. die Zusatz- Wenn ein Zeitprogramm aktiv ist, erscheint das aktuelle heizung starten oder stoppen soll. Blockierungssymbol im Hauptmenü des Regelgeräts. Zeitprogramm: Hier wählen Sie die zu ändernde Zeitperiode aus. NIBE SMO 40 Kapitel 4 | SMO 40 – zu Ihren Diensten...
  • Seite 38 Komfort und Wirtschaftlichkeit Wenn ein Zeitprogramm aktiv ist, erscheint das Symbol für führen. den "schallreduzierten Modus" im Hauptmenü beim Symbol für das Regelgerät. MENÜ 4.9.7 - WERKZEUG Kapitel 4 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 39 Ventilatornabe mit warmer Luft vom Verdampfer (EP1) erwärmt. Kontinuierliche Ventilatorenteisung: Sie können eine wieder- kehrende Enteisung einstellen. In diesem Fall wird jede zehnte Enteisung eine „Ventilatorenteisung“. (Dadurch kann der jährliche Energieverbrauch steigen.) NIBE SMO 40 Kapitel 4 | SMO 40 – zu Ihren Diensten...
  • Seite 40 Komfortstörung In den allermeisten Fällen erkennt SMO 40 eine Betriebsstö- In diesem Fall übernimmt eine evtl. vorhandene elektrische rung (die eine Einschränkung des Komforts bewirken kann) Zusatzheizung die Beheizung und/oder Brauchwasserberei- und zeigt diese per Alarm sowie Meldungen mit auszufüh- tung.
  • Seite 41 Justieren Sie das Mischventil. – Rufen Sie Menü 4.9.1 auf und verlängern Sie den Zeit- • SMO 40 in falschem Betriebsmodus. raum, in dem der Wärmeerzeugung Vorrang eingeräumt – Rufen Sie Menü 4.2 auf. Wenn Modus „auto“ ausgewählt wird. Hinweis: Durch eine Verlängerung des Zeitraums ist, legen Sie einen höheren Wert für „ZH-Stopp“...
  • Seite 42 DER VERDICHTER DER LUFT-WASSER-WÄRMEPUMPESTARTETNICHT • Es liegt weder Heiz- oder Brauchwasserbedarf noch Kühlbedarf vor. – SMO 40 fordert weder Heizung noch Brauchwasser oder Kühlung an. • Verdichter aufgrund von Temperaturbedingungen blo- ckiert. – Warten Sie, bis die Temperatur im Betriebsbereich des Produkts liegt.
  • Seite 43 Technische Daten Ausführliche technische Daten für dieses Produkt entneh- men Sie dem Installateurhandbuch (nibe.de). NIBE SMO 40 Kapitel 6 | Technische Daten...
  • Seite 44 Verdichter anhält, wenn im System ein unzulässiger Druck Synonym für Heizflächen. Für eine gemeinsame Nutzung entsteht. Ein Hochdruckpressostat löst aus, wenn der Kon- mit SMO 40 müssen sie mit Wasser gefüllt sein. densierungsdruck zu hoch ist. Ein Niederdruckpressostat HEIZKURVE löst aus, wenn der Verdampfungsdruck zu niedrig ist.
  • Seite 45 Ein Synonym dafür ist der COP. ZUSATZHEIZUNG Eine Zusatzheizung produziert Wärme zusätzlich zum Ver- dichter in der Wärmepumpe. Dabei kann es sich z. B. um eine Elektroheizpatrone, Solarkollektoren, einen Gas-/Öl-/Pellets- /Holzkessel oder Fernheizung handeln. NIBE SMO 40 Kapitel 7 | Glossar...
  • Seite 47 Hannabadsvägen 5, 285 21 Markaryd Tel. +41 (0)58 252 21 00 biawar.com.pl Tel: +46 (0)433-27 30 00 info@nibe.ch info@nibe.se nibe.ch nibe.se Weitere Informationen zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Sverige oder im Internet unter nibe.eu...
  • Seite 48 WS release date: 2023-04-18 13:20 Publish date: 2023-07-05 13:34 Dieses Dokument ist eine Veröffentlichung von NIBE Energy Systems. Alle Produktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler vor.
