Inhaltszusammenfassung für Nibe SCU 10

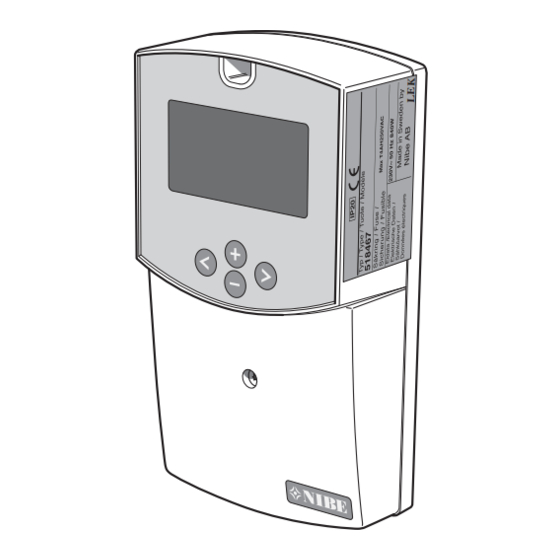

- Seite 1 MOS DE 1127-1 MONTAGE- UND WARTUNGSANLEITUNG SCU 10 SCU 10 031965...
-
Seite 3: Inhaltsverzeichnis
Displayanzeigen Allgemeine Hinweise für den Installateur Komponenten Anschluss Position der Komponenten Installationskontrolle Komponentenverzeichnis Menü Einstellungen Maße Set Temp Speicher1 Abmessungen SCU 10 dTStart Speicher1 dTStop Speicher1 Schaltplan dTMin Sp.1 Schaltplan SCU 10 Min. Pumpendz. Technische Daten Thermostatfunktion Zusatzfunktion Kühlung Beiliegende Komponenten Differenzregelungsfunktion: Fühler... -
Seite 4: Für Den Hausbesitzer
Für den Hausbesitzer Allgemeines Allgemeines Nibe SCU 10 ist ein Modul für die optimale Steuerung von Solarwärme in Kombination mit weiteren Heizanlagen. Technische Änderungen vorbehalten. Inbetriebnahmeprotokoll Seriennummer (103), bei Korrespondenz mit NIBE stets anzugeben. _ _ _ _ _ _ _ _ _ _ _ _ _ _... -
Seite 5: Systembeschreibung Funktionsprinzip
Funktionsprinzip schlussoptionen. Per SCU 10-Steuerung wird Wärme vom Solarkollektor zur Wärmespeicherung (also zum Speicher) SCU 10 wurde speziell für den Einsatz mit NIBE-Wärmepum- geleitet und dort bei Sonnenschein gespeichert. Die gespei- pen sowie einem vorhandenen Heiz- und Brauchwassersystem cherte Wärme wird im Bedarfsfall verteilt und genutzt. -
Seite 6: Bedienkonsole
Leistung, gesamte zum Speicher übertra- gene Energie. 4. Navigationstasten im Menü. Tastenfeld Vor-Taste Rechts-Taste Zurück-Taste Links-Taste Minus-Taste Bewegung nach unten in Menüs oder Minus- Funktion (-). Plus-Taste Bewegung nach oben in Menüs oder Plus-Funk- tion (+). SCU 10... -
Seite 7: Einstellungen Hauptmenü
3.1 Automatikbetrieb und Aus: Um den Automatikbetrieb zu aktivieren, drücken Sie (+) oder (-) und wählen die Zeile "Automatik" aus. Drücken , um die Auswahl zu bestätigen. Auf dieselbe Weise rufen Sie die Zeile "Aus" auf, um den Automatikbetrieb zu deaktivieren. SCU 10... -
Seite 8: Steuerung System
Dieses System kann um eine Zusatzfunktion mit einem Fühler _ _ _°C (Thermostat- oder Kühlfunktion) erweitert werden. _ _ _°C _ _ _ % System _ _ _°C _ _ _°C _ _ _°C _ _ _ % System SCU 10... -
Seite 9: Menüs
Menü 2.9 [N] Min temp T3 P3 Menü 2.10 [N] Max temp T4 P3 Menü 3.0 [S] Betrieb Menü 3.1 [N] Automatik Menü 3.2 [N] Aus Menü 3.3 [S] Test manuell Menü 3.3.1 [S] Pumpe 1 Menü 3.3.2 [S] Pumpe 2 Normalmenüs Servicemenüs SCU 10... - Seite 10 Menü 4.2 [N] dT Menü 4.3 [N] Leistung Menü 4.4 [N] Energie Menü 4.5 [N] SD Karte Menü 5.0 [N] Temperatu- Menü 5.1 [N] Kollektor1 Menü 5.2 [N] Speicher1 unten Menü 5.3 [N] Speicher oben Menü 5.4 [N] Speicher2 Normalmenüs Servicemenüs SCU 10...
-
Seite 11: Für Den Installateur
Für den Installateur Allgemeine Hinweise für den Installateur Allgemeine Hinweise für den Installateur SCU 10 wird verwendet, um Solarwärme an das Heizungs- HINWEIS! system anzuschließen. Um die Steuerung in Betrieb zu neh- men, muss diese zunächst im Betriebsmenü aktiviert werden. -
Seite 12: Menü Einstellungen
Wenn dT unter dTMax liegt und der Vorgabewert "Min. Kühlstart Pumpendz." bei dTmin genutzt wird, beginnt eine Absen- Temperaturwert an der Speicheroberseite (T3), bei dem kung der Pumpendrehzahl. die Speicherkühlung per Umwälzung mit einer Zusatzpum- pe (P3) zu einem anderen Wärmespeicher startet. SCU 10... - Seite 13 Einstellung der Hysterese, um die Kühlfunktion zu been- den. Die Kühlung wird beendet, wenn die Temperatur an der Speicheroberseite (T3) unter dem Wert für Kühl- start minus dem Wert für Hysterese liegt. (Einstellbe- reich: 1-30°C; werkseitige Voreinstellung: 10°C) SCU 10...
-
Seite 14: Differenzregelungsfunktion
Zur Auswahl der Zeile Zeit Betr.diag. drücken Sie (+) oder (-). Drücken Sie danach , um die Menüauswahl zu aktivieren. Die Zeiteinstellung wird mit (+) und (-) geändert. (Einstell- bereich: 1-48 h; werkseitige Voreinstellung: 1 h) Drücken Sie mehrmals , um zum Hauptmenü zurückzu- kehren. SCU 10... -
Seite 15: Manueller Test
Mithilfe der Kühlfunktion wird der Speicher bei intensiver Sonneneinstrahlung gekühlt. Mit der Funktion kann ebenfalls Wärme zu einem anderen Wärmespeicher (z.B. Pool) transfe- Drücken Sie mehrmals , um zum Hauptmenü zurückzu- riert werden. kehren. Beispiel Extra Funktion styr pump att v rma upp pool SCU 10... -
Seite 16: Vakuumrohr
über dem eingestellten Maximalwert (4.1) liegt und die Temperatur im Solarkollektor 10°C niedriger ist. Die Pumpe hält an, wenn die Temperatur im Speicher auf den eingestellten Maximalwert gesunken ist oder wenn die Temperaturdifferenz zwischen Speicher und Solarkollektor weniger als 2°C beträgt. SCU 10... - Seite 17 Diese Funktion verhindert eine Umwälzung (P1 und P2), wenn die Temperatur im Kollektor über den Wert für “Max. Temp.” plus 10°C steigt. Mit dieser Funktion werden enthal- tene Komponenten (Rohre, Pumpen, Ventile usw.) gegen übermäßig hohe Temperaturen geschützt, die bei effektiv arbeitenden Solaranlagen auftreten können. SCU 10...
-
Seite 18: Durchflussmesser
--------------- - --- -- Service--- Extra från Wenn zur Energiemessung ein Impulsdurchflussmesser Vakuumrör Skyddsfunktioner genutzt wird, installieren Sie einen T5-Fühler am Rücklauf Flödesmätare Liter per puls zum Kollektor, um eine genauere Energiemessung zu Fabriksinställn. ermöglichen. Reset drifttid nej---- SCU 10... - Seite 19 Menü Einstellungen Wenn Sie alle Betriebszeiten zurücksetzen wollen, drücken , um die Zeile zu aktivieren. Wählen Sie anschließend “Ja” mit (+) aus. Drücken Sie mehrmals , um zum Hauptmenü zurückzu- kehren. HINWEIS! Mit dieser Funktion werden alle Gesamtbetriebszeiten zurückgesetzt. SCU 10...
-
Seite 20: Zeit Temp.diag
Givare T3 0°C Givare T4 0°C Givare T5 0°C In diesem Untermenü können Sie alle Temperaturfühler im System kalibrieren. HINWEIS! Kontrollieren Sie die Temperatur vor der Justierung mit einem geeichten Thermometer. (Einstellbereich: -3 bis +3°C; werkseitige Voreinstellung: 0°C) SCU 10... -
Seite 21: Sonstiges
Kühlfunktion) erweitert werden. _ _ _°C _ _ _°C _ _ _°C _ _ _ % System Menü 2.0 [S] Einstellungen Menü 2.1 [N] Set Temp Spei- cher1 System 5 Menü 2.2 [N] dTStart Speicher1 Menü 2.3 [N] dTStop Speicher1 SCU 10... - Seite 22 _ _ _°C _ _ _°C _ _ _°C _ _ _°C _ _ _ % System Menü 2.0 [S] Einstellungen Menü 2.1 [N] Set Temp Spei- cher1 System 8 Menü 2.2 [N] dTStart Speicher1 Menü 2.3 [N] dTStop Speicher1 SCU 10...
- Seite 23 Menü 2.9 [N] Min temp T3 P3 Menü 2.10 [N] Max temp T4 P3 Menü 3.0 [S] Betrieb Menü 3.1 [N] Automatik Menü 3.2 [N] Aus Menü 3.3 [S] Test manuell Menü 3.3.1 [S] Pumpe 1 Menü 3.3.2 [S] Pumpe 2 Normalmenüs Servicemenüs SCU 10...
- Seite 24 Menü 4.2 [N] dT Menü 4.3 [N] Leistung Menü 4.4 [N] Energie Menü 4.5 [N] SD Karte Menü 5.0 [N] Temperatu- Menü 5.1 [N] Kollektor1 Menü 5.2 [N] Speicher1 unten Menü 5.3 [N] Speicher oben Menü 5.4 [N] Speicher2 Normalmenüs Servicemenüs SCU 10...
-
Seite 25: Maßnahmen Bei Betriebsstörungen
Unterbrechen Sie vor Arbeiten an der Anlage die Stromversorgung. Fehlersuche Wird die Betriebsstörung nicht auf dem Display angezeigt, kann folgender Tipp hilfreich sein: Gruppen- und Hauptsicherungen der Wohnung. FI-Schutzschalter für die Wohnung. SCU 10 Sicherung Displayanzeigen Alarm 1-4 Fühler Umwälzpumpe Druck Zu hohe Temperatur im Solarkollektor. -
Seite 26: Komponenten
Sonstiges Komponenten Komponenten Position der Komponenten Komponentenverzeichnis Anschlussklemme Stromversorgung Anschlussklemme Pumpen Anschlussklemmen Fühler SCU 10... -
Seite 27: Maße
Sonstiges Maße Maße Abmessungen SCU 10 SCU 10... -
Seite 28: Schaltplan Schaltplan Scu
Sonstiges Schaltplan Schaltplan Schaltplan SCU 10 SCU 10... -
Seite 29: Technische Daten
Sonstiges Technische Daten Technische Daten Technische Daten SCU 10 Umgebungstemperatur 0 °C - 50 °C Schutzklasse IP 40 Sicherung 4A 250 V WS (5x20 mm) Versorgungsspannung 230 V WS +/-10 % 50 Hz Ausgänge P1 (Pumpe mit Drehzahlregelung): Triac 0,5 A 230 V WS P2 (Ventil oder Pumpe mit Drehzahlregelung, je nach gewähltem System):... -
Seite 30: Beiliegende Komponenten Fühler
Sonstiges Beiliegende Komponenten Beiliegende Komponenten Fühler 1 Hochtemperaturfühler (rot) 3 Niedertemperaturfühler (grau) SCU 10... - Seite 32 Tel: +43 (0)7662 8963-0 Fax: +43 (0)7662 8963-44 E-mail: mail@knv.at www.knv.at NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) 647 00 30 Fax: (52) 647 00 31 E-mail: info@nibe.ch www.nibe.ch Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou Tel: +420 326 373 801 Fax: +420 326 373 803 E-mail: nibe@nibe.cz www.nibe.cz...
