12.2 ALIGN – Vertikal (Fluchten)

12.2.1 Aufbau / Ablauf

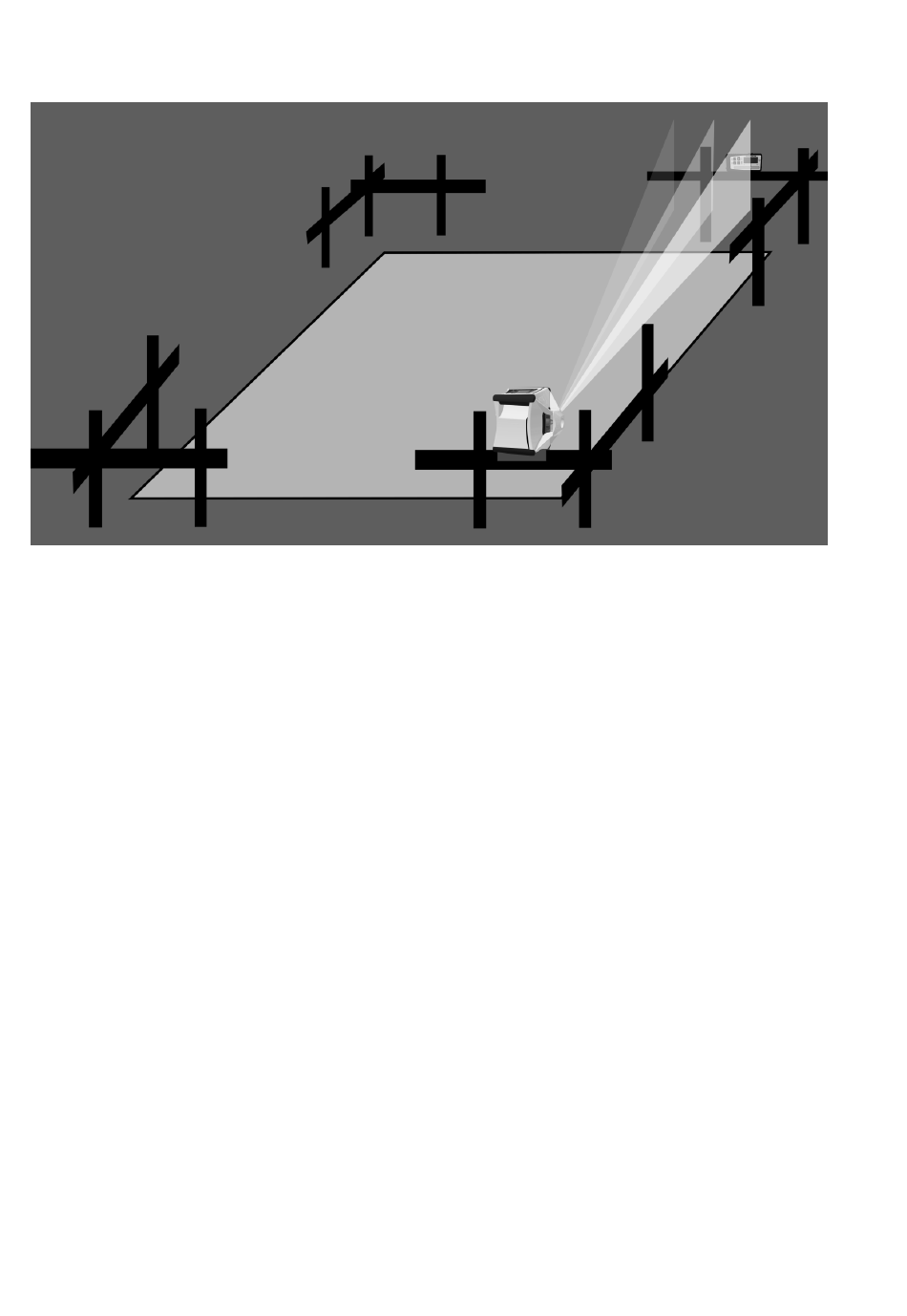

Abbildung 2: ALIGN - Vertikal
Das Laser-System Vision 2N AUTOSLOPE ALIGN mit dem Emp-
fänger TE 90 ALIGN kann im Vertikalbetrieb auch zum Fluchten
eingesetzt werden.
Dazu wird der Laser wie unter Kapitel 2 beschrieben z. B. auf ein
Stativ, dem Boden oder ein Schnurgerüst angebracht. Im Folgen-
den wird das Anwendungsbeispiel Schnurgerüst erläutert.
Den Laser nach Abbildung 2 so aufstellen, dass im Nivelliermodus
die vertikale Laserebene über dem Nagel fluchtet.
Empfänger TE 90 ALIGN an dem gewünschten Zielpunkt positionie-
ren. Den Empfänger so orientieren, dass der Schriftzug
„TE 90 ALIGN" aufrecht lesbar ist. (Die Orientierung des Empfän-
gers kann im Empfänger-Menü Seite 17 auch geändert werden).
Hinweise:
(1) Den Empfänger und den Laser mit möglichst großem Abstand
(mindestens 10 cm, besser 100 cm) zum Boden aufbauen. Je
größer der Abstand, desto größer die Funkreichweite. Der
Empfänger muss sich im Suchbereich des Lasers befinden (+/-
9°).
