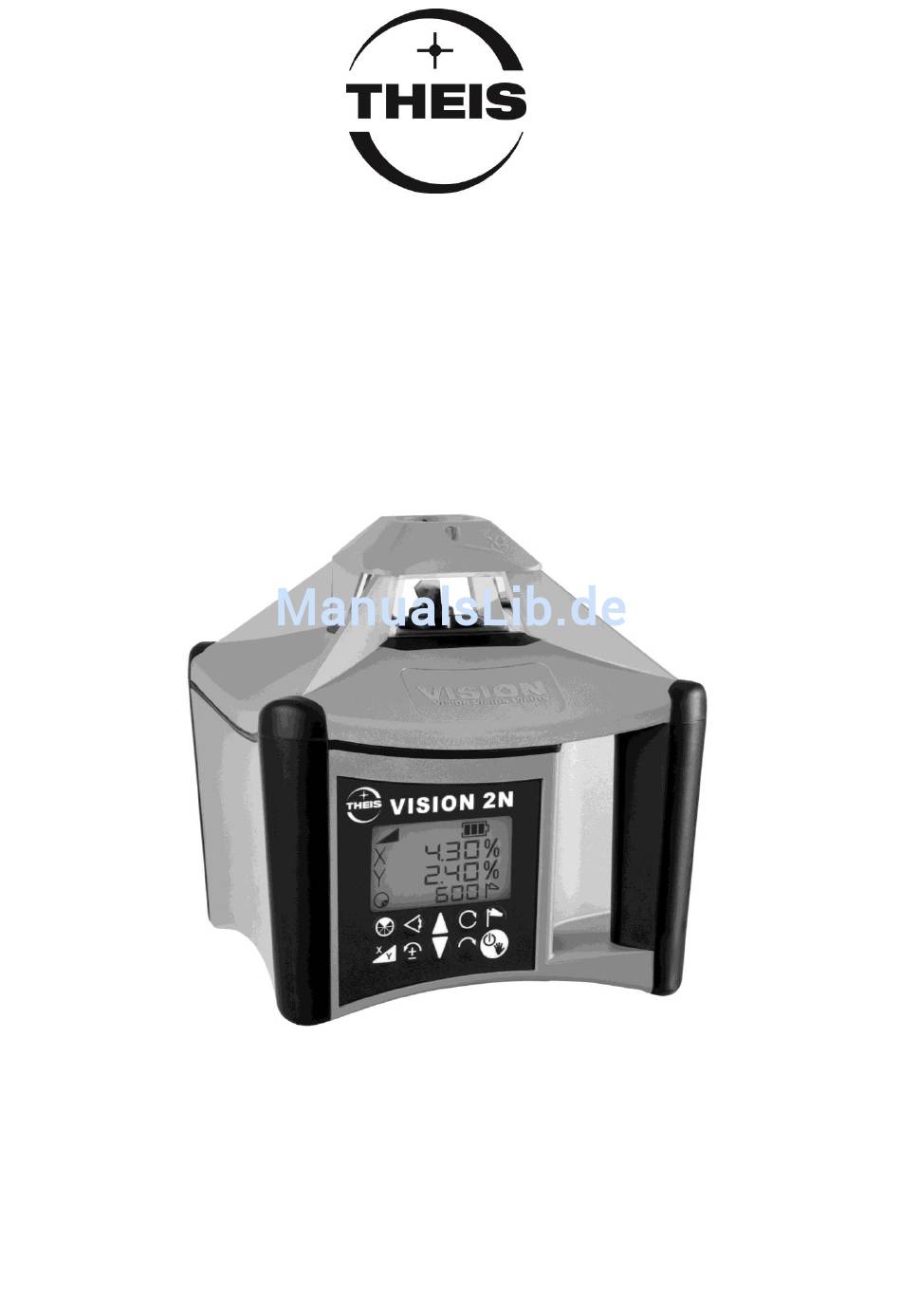

  • Seite 1 VISION 2N Gebrauchsanleitung Instruction manual Instructions de service...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort....................3 Tastaturbelegung / Display ...............4 Horizontalbetrieb ...............5 Vertikalbetrieb / Modus Fluchten ..........5 Rotationsgeschwindigkeit ............6 Neigung..................6 Neigung im Vertikalbetrieb ............7 Neigung im manuellen Modus ..........8 Ausblend - Modus ..............9 Scan-Modus ................9 Einstellung der Nivellier-Empfindlichkeit (Windy) ....10 10. TILT-Funktion................10 11. Stromversorgung – Laser ............11 12.

  • Seite 3: Vorwort

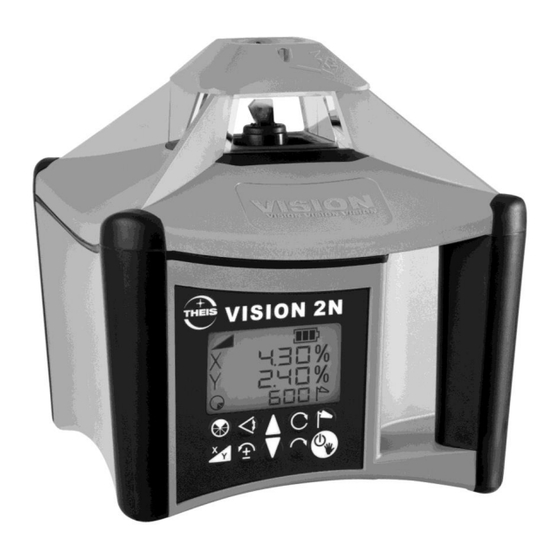

    Gebrauchsanleitung Vorwort VISION 2N ...für den Profi am Bau. Der Rotationslaser THEIS VISION 2N setzt Maßstäbe im Bereich der vollautomatischen Profilaser. Er ist das Ergebnis langjähriger Erfahrung und innovativer Technik. Der qualitativ hochwertige Baulaser zeichnet sich durch Robustheit sowie höchster Präzision aus - Made in Germany - und sollte auf keiner Baustelle fehlen.

  • Seite 4: Tastaturbelegung / Display

    Tastaturbelegung / Display Optisches Visier Laseraustritt - Rotation Akkufach Produktinfos (Rückseite) Via QR-Code u.a. Gebrauchsanleitung Ladebuchse Neigung Nivellier- Endanschlag , Batterie- Manueller anzeige Lageänderung anzeige Modus X /Y- Achs - Neigung Drehzahl oder Windy Ausblenden Scan Scan benden Störung Linksdrehung Rechtsdrehung Ein/Aus, Neigung...

  • Seite 5: Horizontalbetrieb

    1. Horizontalbetrieb Stativ ausrichten und VISION mit Stativschraube fest anziehen. Die Ausrichtgenauigkeit beeinflusst die Größe des Neigungsbereichs. Mit Ein/Aus-Taste das Gerät einschalten. Es blinkt die Nivellieranzeige im beleuchteten Display. Falls der Stativkopf stärker als 5° geneigt ist, wird dies nach kurzer Zeit durch schnelles Blinken des Laser- strahls und des Alarm-Symbols angezeigt.

  • Seite 6: Rotationsgeschwindigkeit

    3. Rotationsgeschwindigkeit Die Rotationsgeschwindigkeit lässt sich in 4 Stufen re- gulieren: 0, 200, 600 und 800 U/min. Nach zweimali- gem Drücken der Rotationstaste hält der Laser an (Drehzahl 0). Durch weiteres Drücken der Taste wird die Rotationsgeschwindigkeit jeweils erhöht. Im Stillstand kann der Laserpunkt mit den Tasten Links-/Rechtsdrehung bewegt werden.

  • Seite 7: Neigung Im Vertikalbetrieb

    3-ter Tastendruck: Y, Neigungsanzeige und 1. Ziffer Neigungswert blinken im Display. Neigung der Y-Achse kann jetzt sinngemäß wie bei der X-Achse eingestellt werden. 4-ter Tastendruck: Bestätigung der Eingabe Danach beginnt zunächst eine erneute Nivellierung, an- gezeigt durch die blinkende Nivellieranzeige im Display. Anschließend werden die eingegebenen Neigungswerte angefahren.

  • Seite 8: Neigung Im Manuellen Modus

    6. Neigung im manuellen Modus Um beispielsweise größere Neigungen unter Zuhilfe- nahme eines Winkeltisches einstellen zu können, oder um bauseits vorgegebene Neigungen aufzunehmen, muss die Automatik des Gerätes ausgeschaltet werden. Dies geschieht durch langen Tastendruck der Ein-/Aus- Taste (ca. 5 Sek). Diese Funktion ist auch im Vertikal- betrieb verfügbar.

  • Seite 9: Ausblend - Modus

    7. Ausblend - Modus Im Ausblendmodus kann der Laseraustritt auf eine be- stimmte Größe und Position gebracht werden. Dies ist nur bei rotierendem Laserstrahl möglich. Durch 1x Drücken wird die kleinste Ausblendmöglichkeit aktiviert, durch weiteres Drücken vergrößert sich der Ausblendbereich. Mit dem 4 - ten Tastendruck wird der Ausblendmodus wieder verlassen.

  • Seite 10: Einstellung Der Nivellier-Empfindlichkeit (Windy)

    9. Einstellung der Nivellier- Empfindlichkeit (Windy) Falls während der Arbeit durch Wind, Bodenschwingun- gen oder leichte Stöße die Rotation immer wieder un- terbrochen wird, weil das Gerät nachregeln muss, be- steht die Möglichkeit, über die Windy-Funktion hier Ab- hilfe zu schaffen. Durch Drücken der Windy –...

  • Seite 11: Stromversorgung - Laser

    Wenn der Akku voll ist, werden alle Balken an- gezeigt. Nachladen des Akkus bei Raumtemperatur nur mit THEIS Standard-Netzgerät über die Ladebuchse unter- halb des Lasers. Das Laden unter +5°C kann zu einem Defekt der Akkus führen. Ein Nachladen ist auch während des Betriebs möglich.

  • Seite 12: Funk-Fernbedienung Fb-V (Option)

    12. Funk-Fernbedienung FB-V (Option) Die Funk-Fernbedienung ist bidirektional konzipiert. Alle Infor- mationen die im Display des Lasers angezeigt werden, finden sich auch im beleuchteten Display der Fernbedienung wieder. Die Tastensymbole auf dem Bedienfeld, entsprechen den Tas- ten auf der Lasertastatur. Die Betriebsart MANUELL fehlt, um eine versehentliche Eingabe dieser Funktion zu unterbin- den.

  • Seite 13: Empfänger

    Durch gleichzeitiges Drücken der beiden Pfeiltasten kann der Laser ausgeschaltet werden. Die FB-V schaltet sich nach 1 Minute selbst- ständig aus. Die Stromversorgung erfolgt über zwei Alkaline Mikro AAA Batte- rien. Die Betriebsdauer beträgt ca. 60 Stunden. Das Batterie-Symbol zeigt den Batteriezustand der FB-V an. Zum Wechsel der Batterien Deckel auf der Rückseite öffnen und Austausch vornehmen.
  • Seite 14 TE 6 Anzeige Fein Grob Pfeil für Bewegungsrichtung Zentrum Balken Pfeil für Bewegungsrichtung Batterieanzeige Anzeige akustisches Signal LCD – Anzeige Sensorfenster (auch Rückseite) Kerbe Zentrum Taste Ein / Aus Taste Fein / Grob Taste bzw. Austritt akustisches Signal Batteriefach (Rückseite)
  • Seite 15 TE 7 Anzeige Grob Fein Pfeil für Bewegungsrichtung (Nähe Zentrum) Zentrum Balken (Nähe Zentrum) Pfeil für Bewegungsrichtung Anzeige akustisches Signal Batterieanzeige (3 Lautstärken) Austritt akustisches Sensorfenster Signal (Rückseite) Beleuchtete LCD – Anzeige (auch Rückseite) LED Richtungs- anzeige Kerbe Zentrum Zentrum LED Richtungs- anzeige Ein / Aus...

  • Seite 16: Überprüfung Der Justierung

    14. Überprüfung der Justierung Laser-Nivellier, wie unter 1. beschrieben (aber auf einem sehr gut ausgerichteten Stativ) aufbauen und entlang einer etwa 30 m langen Messstrecke – beispielsweise mit der X- Achse beginnend – ausrichten und einschalten. Am Ende der Messtrecke in Höhe des Laserstrahls eine Markierung vornehmen.
  • Seite 17 US wählen (Achtung: Nur für USA und AUS) Speichern und nächster Menüpunkt % / ‰ - Einstellung Einstellung (% - Einstellung ist Standard) Speichern und nächster Menüpunkt Startdrehzahl wählen 600, 800 oder 1000 U/min einstellen Speichern und nächster Menüpunkt Lcdb Display Beleuchtungsdauer SEC.
  • Seite 18 Info und Einstellungen FB – V Zusammen drücken Seriennummer z.B. 144522 Nächster Menüpunkt Software Version z.B. build 089 Nächster Menüpunkt Automatische Kanalwahl oder manuell einstellen z.B. CH5 EU Kanal wählen 1 - 16 mit bestätigen. Kanal 17: Voreinstellung für automatische Wahl) US wählen (Achtung: Nur für USA und AUS) Speichern und nächster Menüpunkt Volt (Batteriespannung FB - V)

  • Seite 19: Lieferumfang

    Keine Garantieansprüche bestehen auf kostenlose Behebung von Fehlern, die durch unsachgemäße Behandlung oder Aufbewahrung entstanden sind sowie jegliche Schadensersatzansprüche, insbe- sondere auch solche auf mittelbare Schäden. Ferner erlischt jeder Garantieanspruch, wenn technische Eingriffe von fremder Seite – also nicht durch die Firma THEIS – vorgenommen werden.

  • Seite 20: Kurzanleitung

    19. Kurzanleitung Ein-/Ausschalten Manueller Modus (5 Sek. drücken) Drehzahl (U/min) 4 Stufen: 0 - 800 Verfahren des Laserstrahls (Schrittbetrieb) Neigung Anzeige letzte Eingabe Eingabe X Eingabe Y Bestätigung Ziffern - und Vorzeichenwahl Ausblendmodus Aktivierung 90 bis 270°: Deaktivierung Positionieren des Ausblendbereichs Scanmodus 5 Stufen, 10 bis 80°...

  • Seite 21: Technische Daten

    20. Technische Daten Laser Laserklasse / High Power 2 / 3R Wellenlänge 635 nm Ausgangsleistung / High Power < 1mW / < 5 mW Reichweiten Siehe Empfänger Selbstnivellierbereich ± 5° Nivelliergenauigkeit ± 1,5 mm / 30 m 3,4,5 Neigungsgenauigkeit ± 0,1% bis 5% Neigung Neigung X,Y ±...

  • Seite 22: Lieferantenerklärung / Sicherheitshinweise

    Inneren des Gerätes. Service darf nur von autorisierten Stellen ausgeführt werden. Sicherheitsvorschriften für THEIS HIGH-POWER LASERGERÄTE Klasse 3R Der Anwender muss die BGVB2 (Unfallverhütungsvorschrift für La- serstrahlung in Deutschland) beachten.  Dieses Produkt darf nur von geschultem Personal bedient werden, um die Bestrahlung durch gefährliches Laserlicht zu...

  • Seite 23: Entsorgung

    (WEEE - Reg.-Nr. DE 10598800) Gemäß der Richtlinie 2006/66/EU müssen nicht mehr gebrauchsfä- hige THEIS Lasergeräte oder verbrauchte Akkus/Batterien recycelt werden oder können direkt abgegeben werden bei Theis Fein- werktechnik. Akkus/Batterien: Batterien und Akkus sind Sondermüll und dürfen nicht in den Hausmüll, ins Feuer oder Wasser gelangen.
  • Seite 68 Signal de danger « Laser » pour VISION Laserwarnschild für VISION High Power Laser warning label for VISION High Power Signal de danger « Laser » pour VISION High Power Änderungen vorbehalten Subject to changes Sous réserves de modifications THEIS FEINWERKTECHNIK GMBH 35236 Breidenbach-Wolzhausen·Germany...
