12. ALIGN – Funktion
12.1 ALIGN – Horizontal

12.1.1 Aufbau / Ablauf

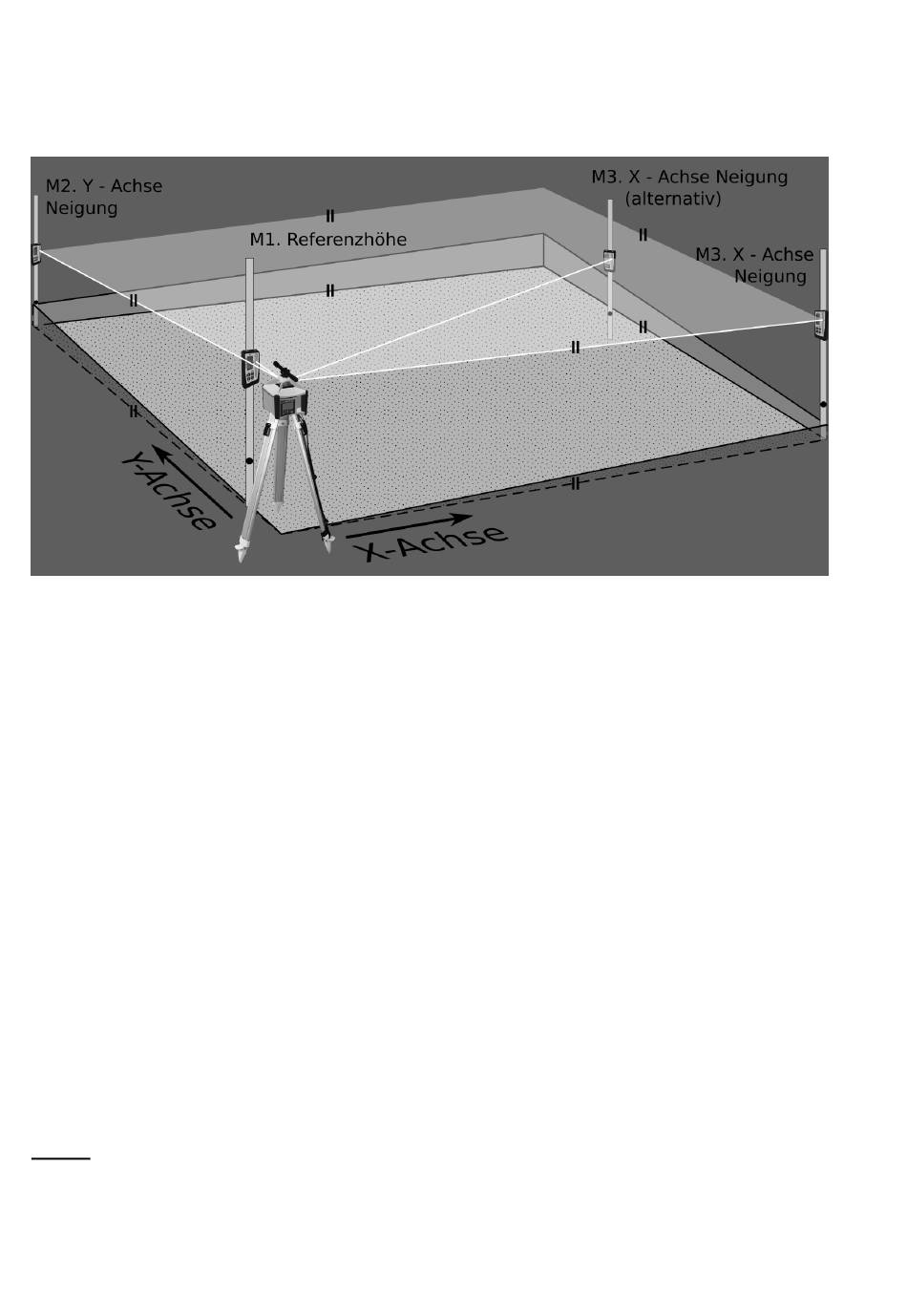

Abbildung 1: Aufbau ALIGN - Horizontal
Mit dem Laser-System Vision 2N AUTOSLOPE ALIGN und dem
Empfänger TE 90 ALIGN, können 2 Neigungen automatisch in der
X- und Y - Achse eingestellt werden.
Zunächst, wie unter Kapitel 4 beschrieben, den Stativkopf gut hori-
zontal ausrichten und den Laser in Y-Richtung auf den ersten Ziel-
punkt M2 fluchtend einstellen (Abbildung 1). Wenn die ermittelten
Neigungswerte möglichst genau werden sollen, ist das Zielfernrohr
(Option) zu verwenden.
Danach die Lasermesslatte mit Empfänger in möglichst geringer
Entfernung zum Laser aufstellen (Abbildung 1: M1 Referenzhöhe)
und beide Geräte wie in den 1 und 11.2 beschrieben, einschalten
und Empfängerzentrum auf Laserstrahlhöhe bringen.
Dieses Maß dient für die gesamte Messung als Referenzhöhe
und darf nicht mehr verändert werden!
Empfänger / Lasermesslatte am Zielpunkt M2 aufstellen und die
erste Neigung in der Y-Achse aufnehmen. (Siehe Abbildung 1)
