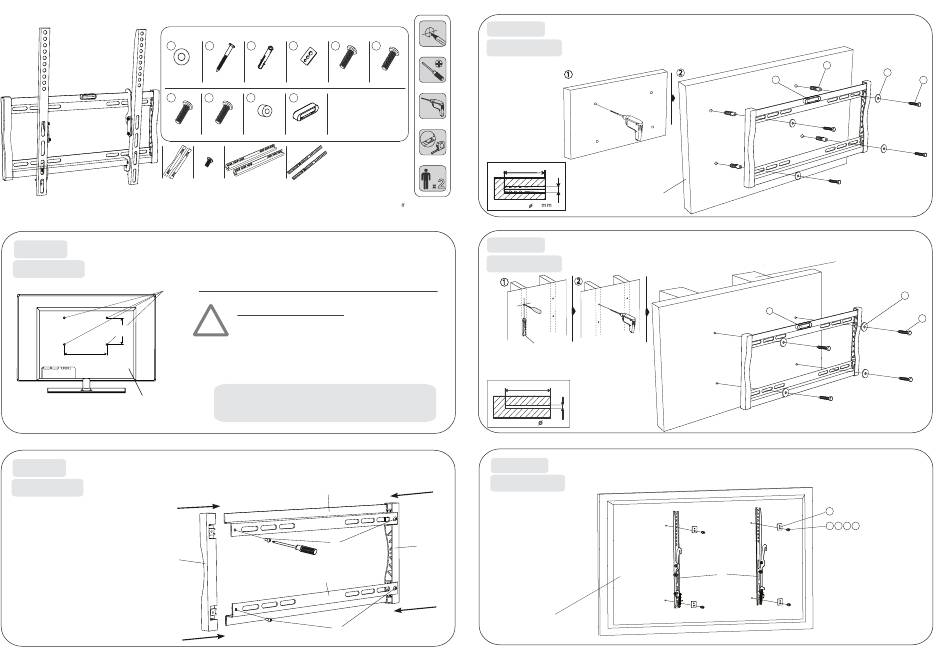

RICOO N2944 Montageanleitung

Scope of the delivery
Typ: N2944
Lieferumfang
Plastic bag 1 / Plastikbeutel 1
A
Metal washer
Metallscheiben
G
M6 x 25MM
4 pcs/Stk.
G1
Side part
Seitenteil
2 pcs/Stk.
Please measure distance between mounting holes.
STEP 1
Bitte den Lochabstand vor der Montage nachmessen.
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite
STEP 2
Assembling the wall plate.
SCHRITT 2 Montage der Wandplatte
G1
Attachment of the side parts to
the mounting plate as shown.
Befestigung der Seitenteile an
die Montageplatte, wie abgebildet.
B C D E
Plain washer
M6 x 50MM S8 x 40MM Unterlegscheibe M4 x 25MM
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
H I J
Plastic cylinder
M8 x 25MM Plastikzylinder Bubble level
4 pcs/Stk. 8 pcs/Stk. Wasserwaage
G4
G2 G3
Mounting screw Mounting plates Mounting rails
Montageschraube Montageplatten Montageschienen
4 pcs/Stk. 2pcs/Stk. 2pcs/Stk.
Please note: The numbering on the plastic bag may di er!
Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes:
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: min. 50 mm - max. 400 mm
Vertical / Senkrecht : min. 50 mm - max. 400 mm
G3
G2
G3
G2
STEP 3 A
F SCHRITT 3 A
M5 x 25MM
4 pcs/Stk.
Drilling
Bohrung
50 mm
8
STEP 3 A
SCHRITT 3 A
1
Stud finder
Balkenfinder
Drilling
Bohrung
50 mm
3 mm
STEP 4 A
SCHRITT 4 A
For TVs with a flat back
Für TV/Monitore mit
G1
flacher Rückseite
TV
Fernseher
If the screws "E, F, G, H" is too long, use the plastic cylinder "I".
Wenn die Schrauben "E, F, G, H" zu lang sind, verwenden Sie die Plastikzylinder / Abstandshalter "I".
Solid concrete mounting
Befestigung an der Massivbetonwand
1
Concrete Wall
Betonwand
Wood stud mounting
Befestigung an der Holzbalkenwand
Attaching rails to screen
Anbringung der Schienen an den Bildschirm
G4
C
A
J B
Wood stud
Holzbalken
A
J
B
D
*
E F G H
, , ,
* Use the matching screws for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben.
