Installationsanleitung
Wärmepumpentrockner
Einfamilienhaus
Die Installation darf nur durch fachkundiges Personal ausgeführt werden.
Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Die Installationsanleitung gilt für die Modelle: TS WP (12002), TSL WP (12003)
Transport

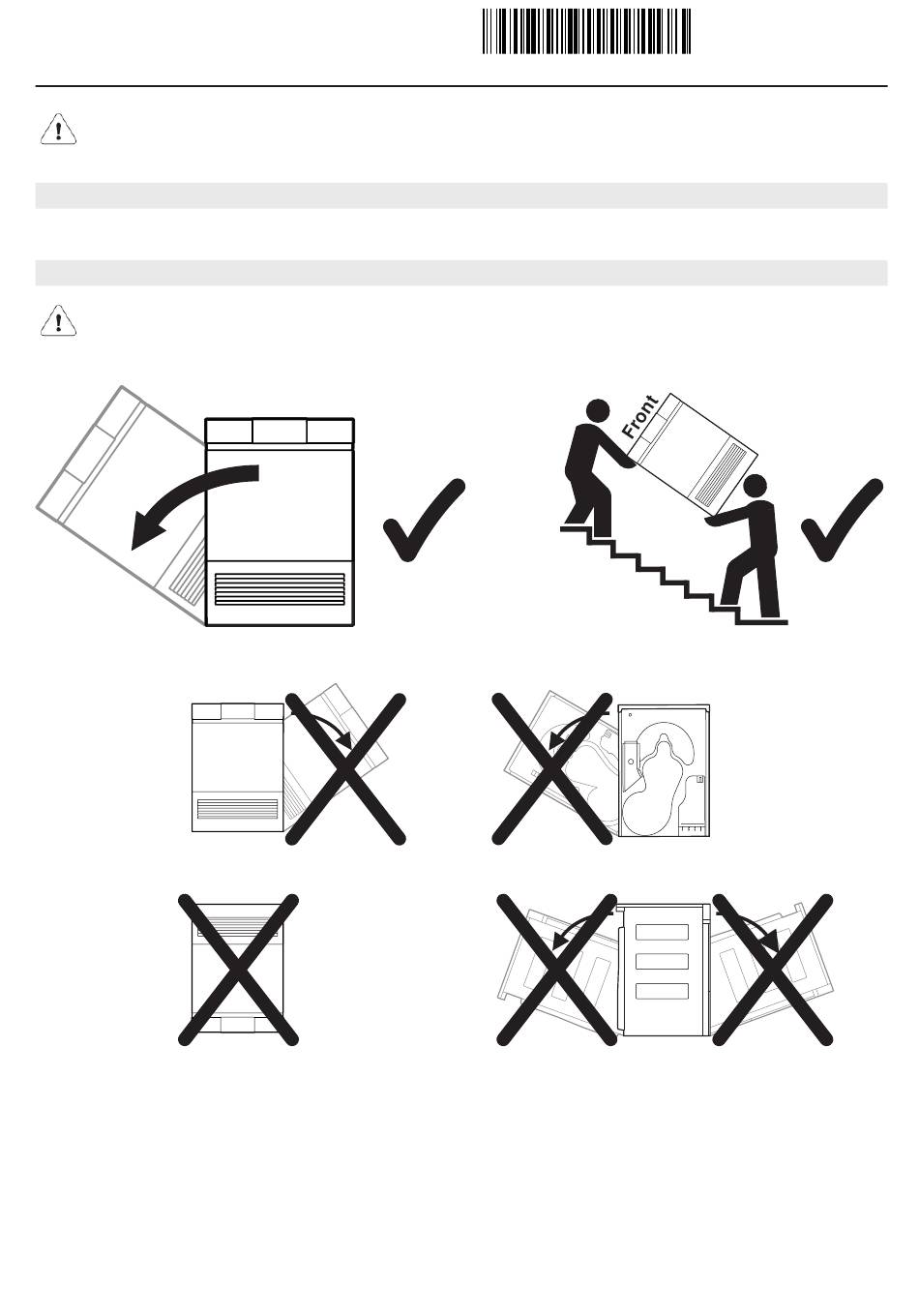

Das Gerät darf nur stehend transportiert werden! Jede andere Transportlage führt zu Schäden am Gerät! Bei vorsichtigem
Tragen ohne Erschütterung darf das Gerät max. 90° auf die linke Seite (Frontansicht) gekippt werden.
Vor Inbetriebnahme der Wärmepumpe muss das Gerät ca. 2 Stunden in der betriebsüblichen Position gestanden haben.
Nichtbeachtung kann zu Schäden am Gerät führen.
auf Kopf gestellt
Front
Front
Front,
Rückseite
1
J12002.110-7
19.11.14
Seite
