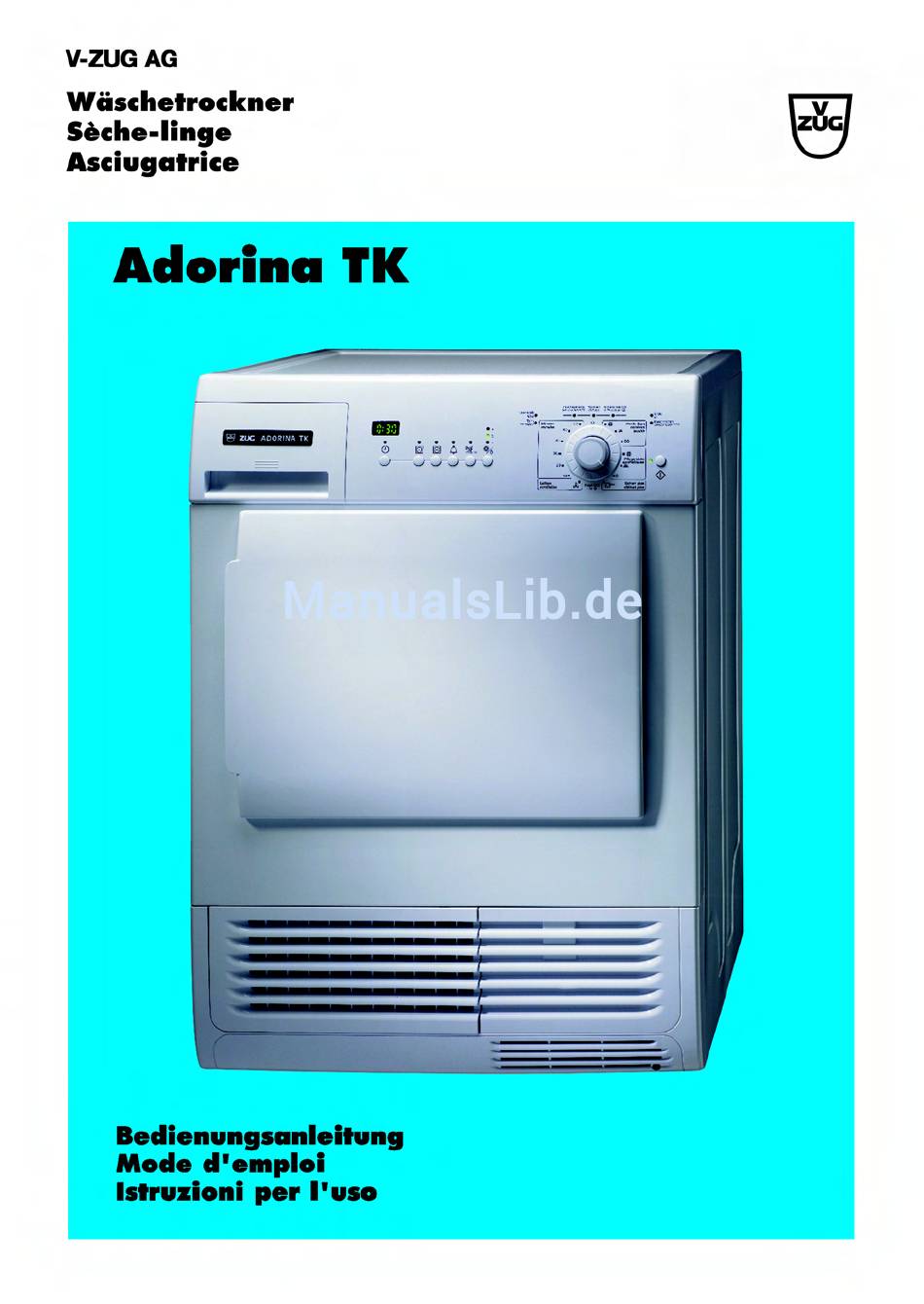

V-ZUG Adorina TK Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Adorina TK:
- Bedienungsanleitung (11 Seiten) ,
- Bedienungsanleitung (53 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für V-ZUG Adorina TK
Inhaltszusammenfassung für V-ZUG Adorina TK
-
Seite 3: Funktionsweise Des Kondensatortrockners
EINLEITUNG UND KURZBESCHREIBUNG DES GERÄTS SEHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE, Lesen Sie bitte diese Bedienungsanleitung aufmerksam durch, bevor Sie Ihren Wäschetrockner in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Informationen zu Ihrer Sicherheit sowie für den Gebrauch, die Installation und die Wartung des Geräts. -
Seite 4: Inhaltsverzeichnis
INHALT EINLEITUNG UND KURZBESCHREIBUNG DES GERÄTS ........................SEITE SICHERHEITSHINWEISE ................... SEITE ALLGEMEINE HINWEISE ................... SEITE HINWEISE ZUM UMWELTSCHUTZ ............SEITE BESCHREIBUNG DES TROCKNERS ..........SEITE BESCHREIBUNG DER BEDIENBLENDE ........SEITE BESCHREIBUNG DES PROGRAMMWAHLSCHALTERS ............SEITE VORBEREITEN DER WÄSCHE ..............SEITE PROGRAMMTABELLE ..................SEITE START UND ABLAUF DES PROGRAMMS ........SEITE DIREKTER WASSERABLAUF ..............SEITE... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Die Sicherheit von V-ZUG-Elektrogeräten entspricht den anerkannten Regeln der Technik und den einschlägigen Vorschriften. Dennoch sehen wir uns als Lieferant veranlasst, Sie mit folgenden Sicherheitshinweisen vertraut zu machen. ALLGEMEINE SICHERHEIT • Reparaturen am Trockner dürfen nur von Fachkräften durchgeführt werden. -
Seite 6: Allgemeine Hinweise
SICHERHEITSHINWEISE AUFSTELLUNG UND ANSCHLUSS • Beachten Sie die separate Montage-/Installationsanleitung Nr. J117.050. • Überprüfen Sie den Trockner auf Transportschäden. Ein beschädigtes Gerät dürfen Sie auf keinen Fall anschliessen. Wenden Sie sich im Schadensfall an Ihren Lieferanten. • Der Trockner darf nicht in frostgefährdeten Räumen aufgestellt werden. •... -
Seite 7: Hinweise Zum Umweltschutz
ALLGEMEINE HINWEISE • Bei Verwendung von sogenannten “Weichpflegetüchern” kann es zu einer Belagbildung am Flusensieb kommen, die bis zu einer Verstopfung des Flusensiebs führen kann. Wir empfehlen deshalb, auf Weichpflegetücher zu verzichten. • Zu Ihrer Information: Die Flusenmenge, die Sie nach dem Trocknen im Flusensieb finden, wird Sie vielleicht erstaunen. -
Seite 8: Entsorgung
HINWEISE ZUM UMWELTSCHUTZ • Flusensieb nach jedem Trockengang reinigen. • Kondensator regelmässig reinigen. Der Trockner verbraucht somit weniger Energie. • Das gesammelte Kondensat können Sie wie destilliertes Wasser im Haushalt benutzen. Sie sollten es jedoch vorher durch eine Papierfiltertüte giessen. ENTSORGUNG •... -
Seite 9: Beschreibung Des Trockners
BESCHREIBUNG DES TROCKNERS A. Arbeitsfläche B. Kondensattank in der Bedienblende C. Türkontaktstift D. Tür (Türanschlag kann gewechselt werden) Siehe Abschnitt: “Türanschlag wechseln” in der Montageanleitung. Tür öffnen: Am Griff ziehen. Tür schliessen: Leicht bis zum Einrasten zudrücken. E. Flusensieb F. Kindersicherung Mit einer Münze oder einem Schraubenzieher die Kunststoffschraube (F) um 90°... -
Seite 10: Beschreibung Der Bedienblende
BESCHREIBUNG DER BEDIENBLENDE G H I J L Start/Pause Kondensattank Flusensieb Feuchtesensorik Programmende Kondensator Schonend Trocknen kurz Summer Verlängerung Knitterschutz Startvorwahl Einstellung des Trockengrads Restdaueranzeige Startvorwahl Verzögert den Beginn des Trockenvorgangs um 1 bis 12 Stunden. Mit jedem Tastendruck wird die Startvorwahl um 1 Stunde erhöht. Anschliessend die Start/Pause-Taste drücken, um die endgültige Auswahl zu bestätigen und den Trockner zu starten. - Seite 11 Trocknen kurz Verkürzt den Trockenvorgang (für dünne, gleichmässig grosse Wäschestücke empfohlen). Summer Signalisiert akustisch das Ende des Trockenprogramms. Verlängerung Knitterschutz Vermeidet Knittern und Liegefalten, wenn die Wäsche nicht sofort nach dem Programmende entnommen wird: die Trommel dreht sich in regelmässigen Abständen bis zu 12 Stunden. Das automatische Programmende Signal “Summer”...
-
Seite 12: Beschreibung Des Programmwahlschalters
BESCHREIBUNG DES PROGRAMMWAHLSCHALTERS 0 - AUS In dieser Stellung ist der Wäschetrockner ausgeschaltet. Die Betriebsanzeigelampe leuchtet nicht. KOCH, BUNT In dieser Programmgruppe finden Sie die Programme zum Trocknen von Baumwoll- und Leinengewebe; Füllgewicht bis 6 kg. An alle Programme schliesst sich automatisch das Knitterschutzprogramm an. -
Seite 13: Vorbereiten Der Wäsche
VORBEREITEN DER WÄSCHE Vorbereiten der Wäsche Prüfen, ob alle Knöpfe und Reissverschlüsse geschlossen und alle Taschen leer sind. Wäsche auf links drehen und locker in den Trockner legen, um ein Knittern zu vermeiden. Maximale Füllmengen • Koch, Bunt 6,0 kg •... -
Seite 14: Programmtabelle
PROGRAMMTABELLE... -
Seite 15: Start Und Ablauf Des Programms
START UND ABLAUF DES PROGRAMMS 1. Nach Wahl des gewünschten Trockenprogramms, der Trockenzeit und/oder der Zusatzfunktionen die Start/Pause-Taste drücken. 2. Der Summer ertönt am Programmende in regelmässigen Abständen. 3. Wird die Wäsche nach Programmende nicht entnommen, setzt der automatische Knitterschutz ( ) ein. -
Seite 16: Direkter Wasserablauf
DIREKTER WASSERABLAUF Damit der Kondenswasserbehälter nicht nach jedem Trockengang entleert werden muss, kann das Kondenswasser direkt in den Abfluss geleitet werden. Der Anschluss für den direkten Wasserablauf befindet sich an der Trocknerrückseite. A. Ein saugfähiges Tuch zur Aufnahme von Wasser unterlegen. B. -
Seite 17: Kondensator
KONDENSATOR VOR SÄUBERUNG ODER WARTUNG DEN TROCKNER AUSSCHALTEN. Kondensator mindestens vierteljährlich wie folgt reinigen: A. Tür öffnen und die Taste für die Kondensatorklappe am unteren Rand der Einfüllöffnung drücken. B. Die Kondensatorklappe springt auf. C. Den Griff des Kondensators nach oben in die waagerechte Position klappen und den Kondensator herausziehen. -
Seite 18: Wartung
WARTUNG Trocknergehäuse nur mit einem sanften Haushaltsreiniger säubern. Keine Scheuermittel verwenden. Flusensieb nach jedem Trockenvorgang reinigen. Ist das Siebgeflecht verstopft, mit Wasser und einer weichen Bürste säubern. Mit einem feuchten Tuch die Türdichtung und die Türinnenseite von Flusen reinigen. Trommel reinigen: Innenflächen und Seiten der Trommel mit einem handelsüblichen Mittel reinigen (z.B. -
Seite 19: Kundendienst
Anfahrten des Kundendienst-Technikers entfallen dann. Bei Betriebsstörungen erreichen Sie unter der Gratis-Telefonnummer 0800 850 850 das nächste Service-Center der V-ZUG AG. Bei Anfragen und Problemen administrativer und technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an den Hauptsitz in Zug. -
Seite 20: Technische Daten
TECHNISCHE DATEN Höhe x Breite x Tiefe 85 x 59,5 x 62,5 Tiefe bei geöffneter Tür 108 cm Höhenverstellbarkeit 1 cm Leergewicht 40 kg Füllmenge (programmabhängig) max. 6 kg (Abweichende Füllgewichtsangaben in einigen Ländern sind durch unterschiedliche Messmethoden bedingt.) Energieverbrauch nach EN 61121 : 2005 3,36 kWh (6 kg Baumwolle, vorentwässert bei 1000 Umdrehungen pro Minute, Programm KOCH, BUNT Schranktrocken) Einsatzbereich...
