6.3 PC-Oberfläche
Die Kommunikation mit einem Laptop bzw. PC erfolgt wahlweise an den Klemmen über eine RS 485- oder
frontseitig über eine USB-Schnittstelle.
✔
Die RS 485-Verbindung wird an der Auswerteeinheit an den Anschlüssen ModBus A (+) und
ModBus B (-) angeschlossen.
RS 485 ist eine Busverbindung; die ModBus-Adresse und die Baudrate können am Gerät eingestellt
werden. Die Kommunikationsparameter sind im Auslieferungszustand eingestellt auf:
ModBus-Adresse 1
•
Baudrate 9600, 8, E,1
•
Ein Adapter von RS 485 nach USB kann bei ENVEA - SWR engineering bezogen werden.
✔
Für die USB-Verbindung wird ein standardmäßiges USB-A-B-Kabel mitgeliefert.
Die USB-Verbindung ist eine Punkt-zu-Punkt-Verbindung, die nicht BUS-fähig ist. Die ModBus-Adresse
und die Baudrate für die frontseitigen Anschlüsse können nicht verändert werden und sind immer:
ModBus-Adresse 1 (bzw. das Gerät antwortet auf alle Adressen)
•
Baudrate 9600, 8, E,1
•
Beim ersten Anschluss an den PC müssen ggf. Schnittstellen-Treiber installiert werden, die der
Auswerteeinheit beiliegen.

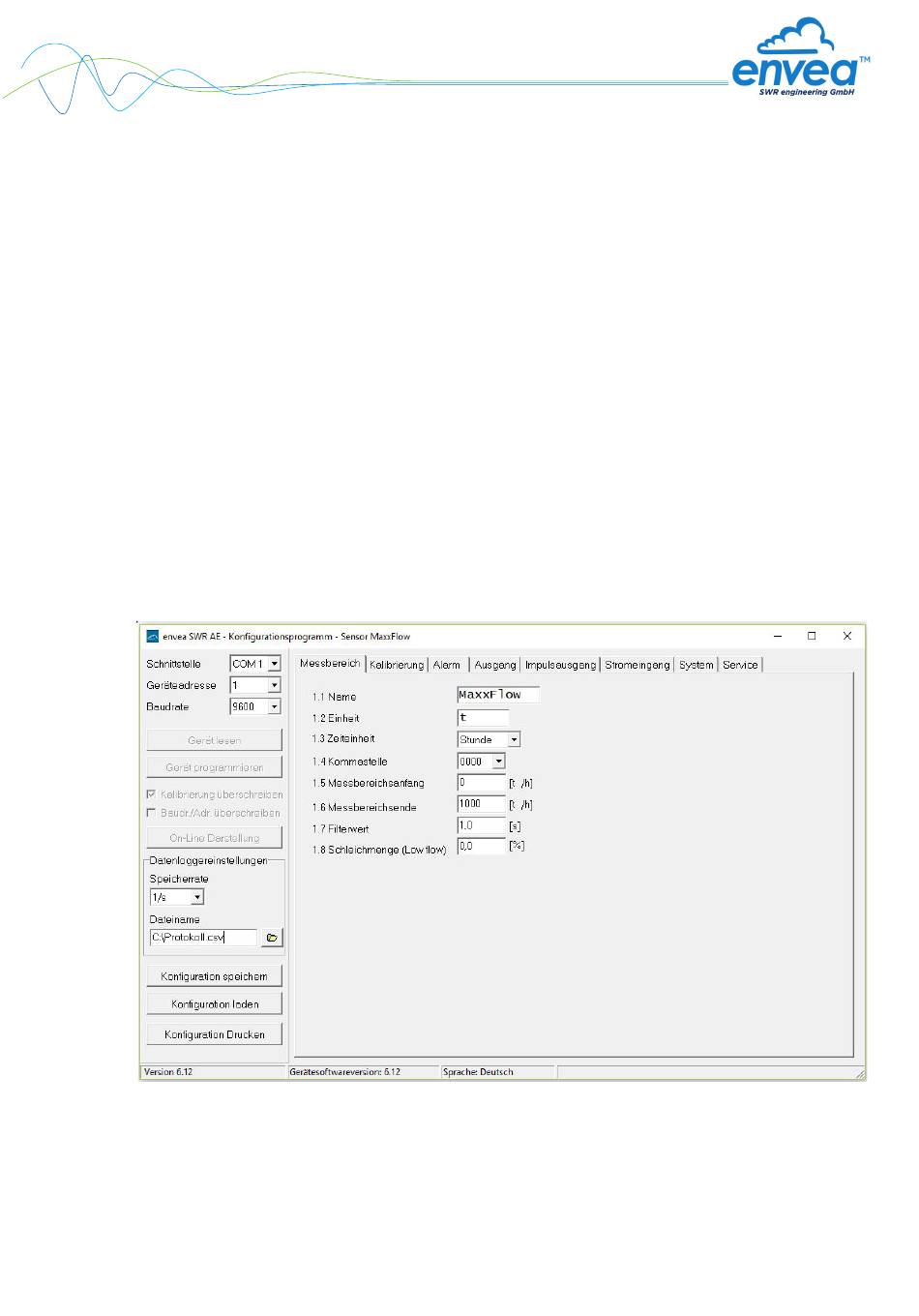

Nach dem Start der Software müssen als erstes die Kommunikationsparameter entsprechend eingege-
ben werden. Diese befinden sich im Programmfenster links oben. Der einzustellende COM-Port wird im
Gerätemanager angezeigt.
Der Kommunikationsaufbau erfolgt durch Anklicken von „Gerät lesen". Als Rückmeldung erscheint der
Hinweis „Parameter eingelesen". Sollte stattdessen eine Fehlermeldung angezeigt werden, müssen die
Kommunikationsparameter sowie sämtliche Kabelverbindungen geprüft werden.
