4.4 Montage der Auswerteeinheit
Die Auswerteeinheit kann in maximal 300 m Entfernung vom Sensor installiert werden.
Empfohlen wird ein Kabel vom Typ „Ölflex Classic 110 CY". Das Kabel sollte vieradrig, paarweise verseilt und
geschirmt sein. Ein Mindestquerschnitt von 0,75 mm² sollte eingehalten werden. Bei Entfernungen ab 150 m
sollte der Querschnitt angepasst werden.
23
1
2
3
4
5
6
7
8
PWR
RUN
USB
9
10
11
12
13
14
15
16

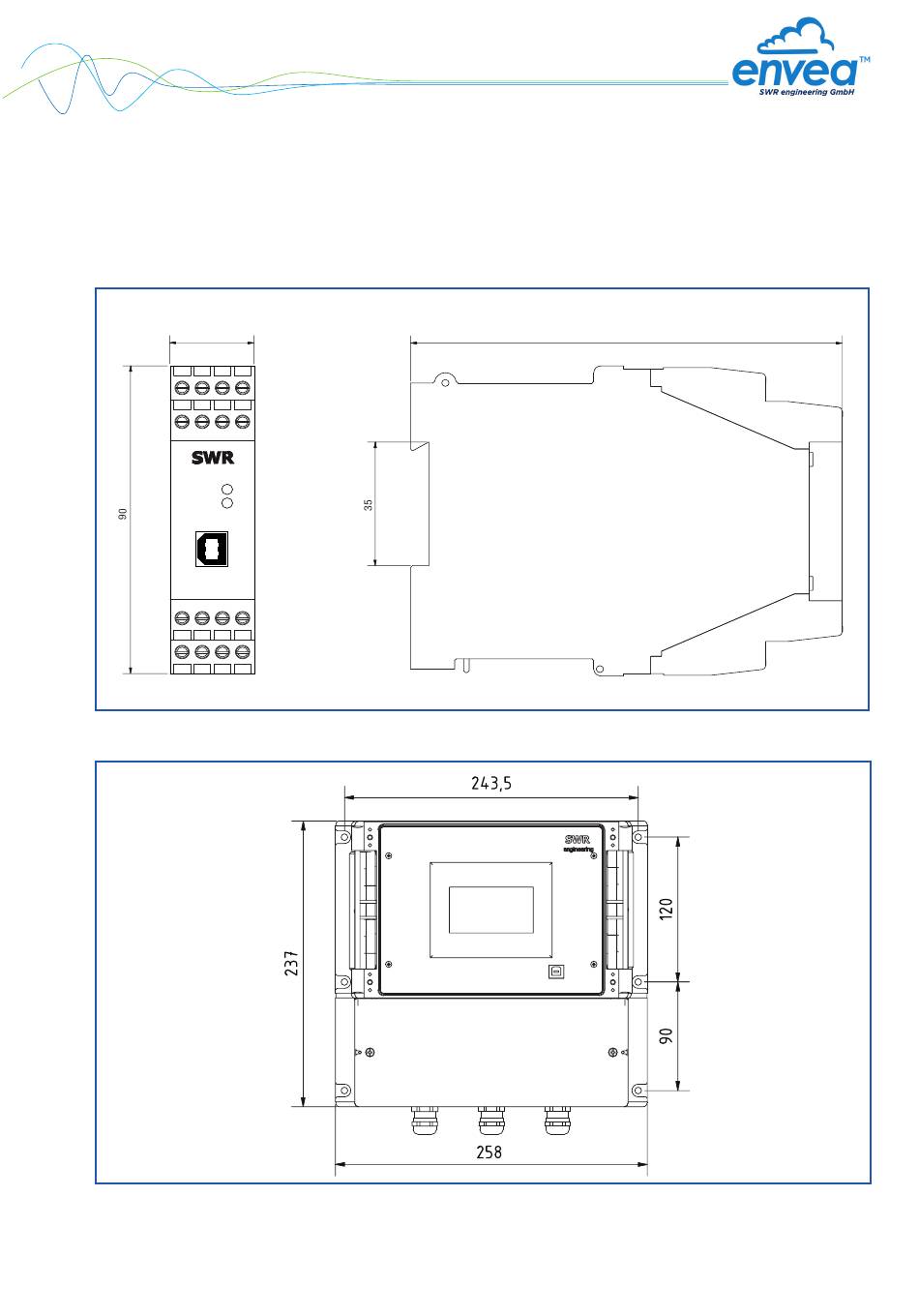

Abb. 5: Abmessungen Auswerteeinheit im Hutschienengehäuse
Abb. 6: Abmessungen Auswerteeinheit im Feldgehäuse (Frontansicht)
118
7
