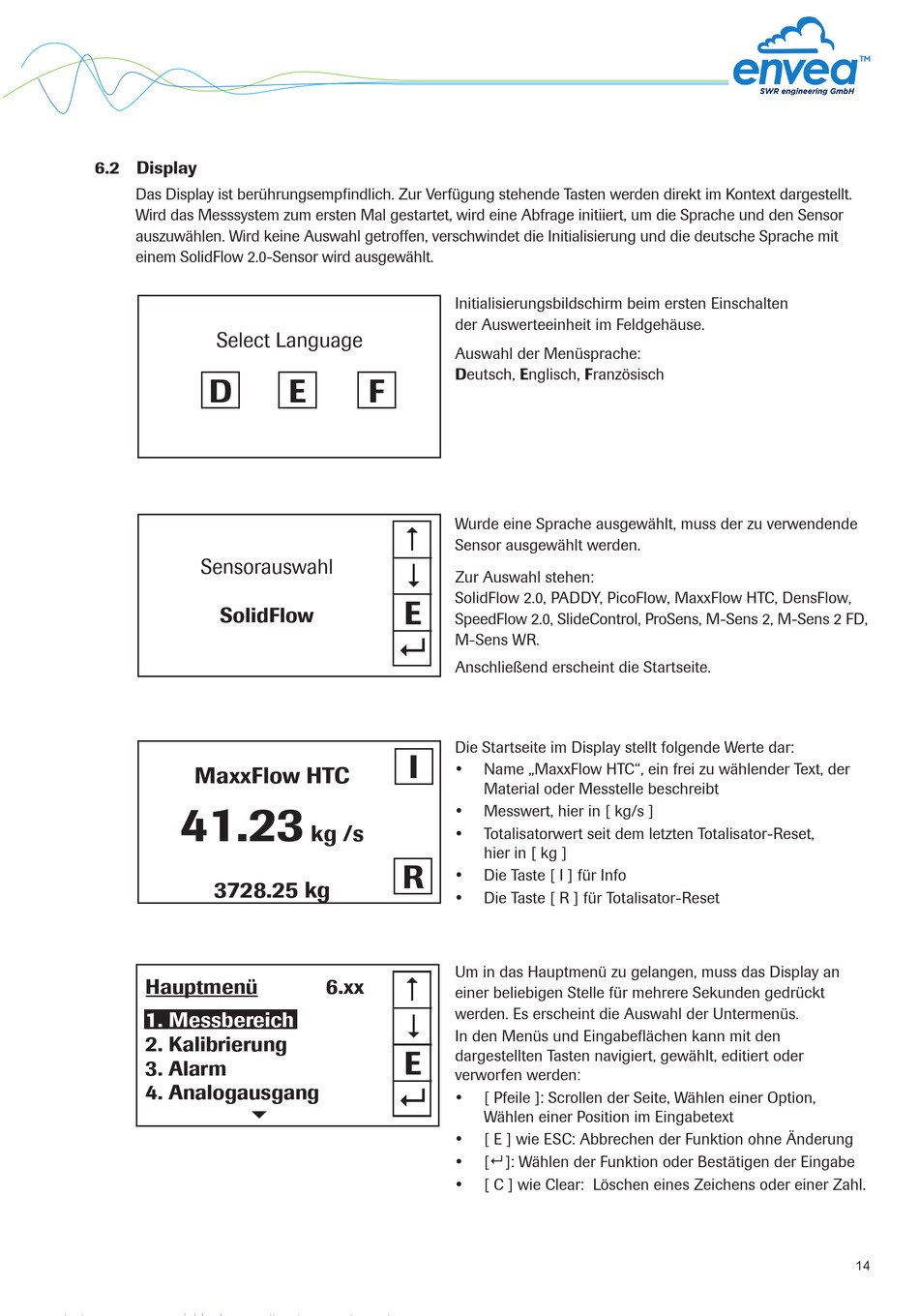

6.2 Display
Das Display ist berührungsempfindlich. Zur Verfügung stehende Tasten werden direkt im Kontext dargestellt.
Wird das Messsystem zum ersten Mal gestartet, wird eine Abfrage initiiert, um die Sprache und den Sensor
auszuwählen. Wird keine Auswahl getroffen, verschwindet die Initialisierung und die deutsche Sprache mit
einem SolidFlow 2.0-Sensor wird ausgewählt.
Select Language
D
Sensorauswahl
SolidFlow
MaxxFlow HTC
41.23
3728.25 kg
Hauptmenü
1. Messbereich
2. Kalibrierung
3. Alarm
4. Analogausgang
€
Initialisierungsbildschirm beim ersten Einschalten
der Auswerteeinheit im Feldgehäuse.
Auswahl der Menüsprache:
Deutsch, Englisch, Französisch
E
F
Wurde eine Sprache ausgewählt, muss der zu verwendende
#
Sensor ausgewählt werden.
$
Zur Auswahl stehen:
SolidFlow 2.0, PADDY, PicoFlow, MaxxFlow HTC, DensFlow,
E
SpeedFlow 2.0, SlideControl, ProSens, M-Sens 2, M-Sens 2 FD,
M-Sens WR.
8
Anschließend erscheint die Startseite.
Die Startseite im Display stellt folgende Werte dar:
I
•
•
kg /s
•
R
•
•
Um in das Hauptmenü zu gelangen, muss das Display an
#
6.xx
einer beliebigen Stelle für mehrere Sekunden gedrückt
werden. Es erscheint die Auswahl der Untermenüs.
$
In den Menüs und Eingabeflächen kann mit den
E
dargestellten Tasten navigiert, gewählt, editiert oder
verworfen werden:
8
•
•
•
•
Name „MaxxFlow HTC", ein frei zu wählender Text, der
Material oder Messtelle beschreibt
Messwert, hier in [ kg/s ]
Totalisatorwert seit dem letzten Totalisator-Reset,
hier in [ kg ]
Die Taste [ I ] für Info
Die Taste [ R ] für Totalisator-Reset
[ Pfeile ]: Scrollen der Seite, Wählen einer Option,
Wählen einer Position im Eingabetext
[ E ] wie ESC: Abbrechen der Funktion ohne Änderung
[8 ]: Wählen der Funktion oder Bestätigen der Eingabe
[ C ] wie Clear: Löschen eines Zeichens oder einer Zahl.
