Serial-ATA-2 RAID 0/1 Controller
1. Beschreibung
Der EX-3501 ist ein Serial-ATA-2 PCI-Express Controller mit RAID 0/1& 0+1 Funktion und
2 Anschlüssen für Serial-ATA Festplatten. So ist es zum Beispiel möglich eine Spiegelung
der Festplatten mit den internen HDD's zu realisieren! Das BIOS unterstützt Boot Optio-
nen und RAID Funktionen. Für die Einstellungen der I/O Adressen und Interrupts sind kei-
ne Jumper notwendig. Die EX-3501 kann zusätzlich zu den Mainboard IDE Anschlüssen
betrieben werden und unterstützt auch Festplatten über 128GB. Sie unterstützt Daten-
übertragungsraten von bis zu 3Gbit pro Sekunde.
2. Layout

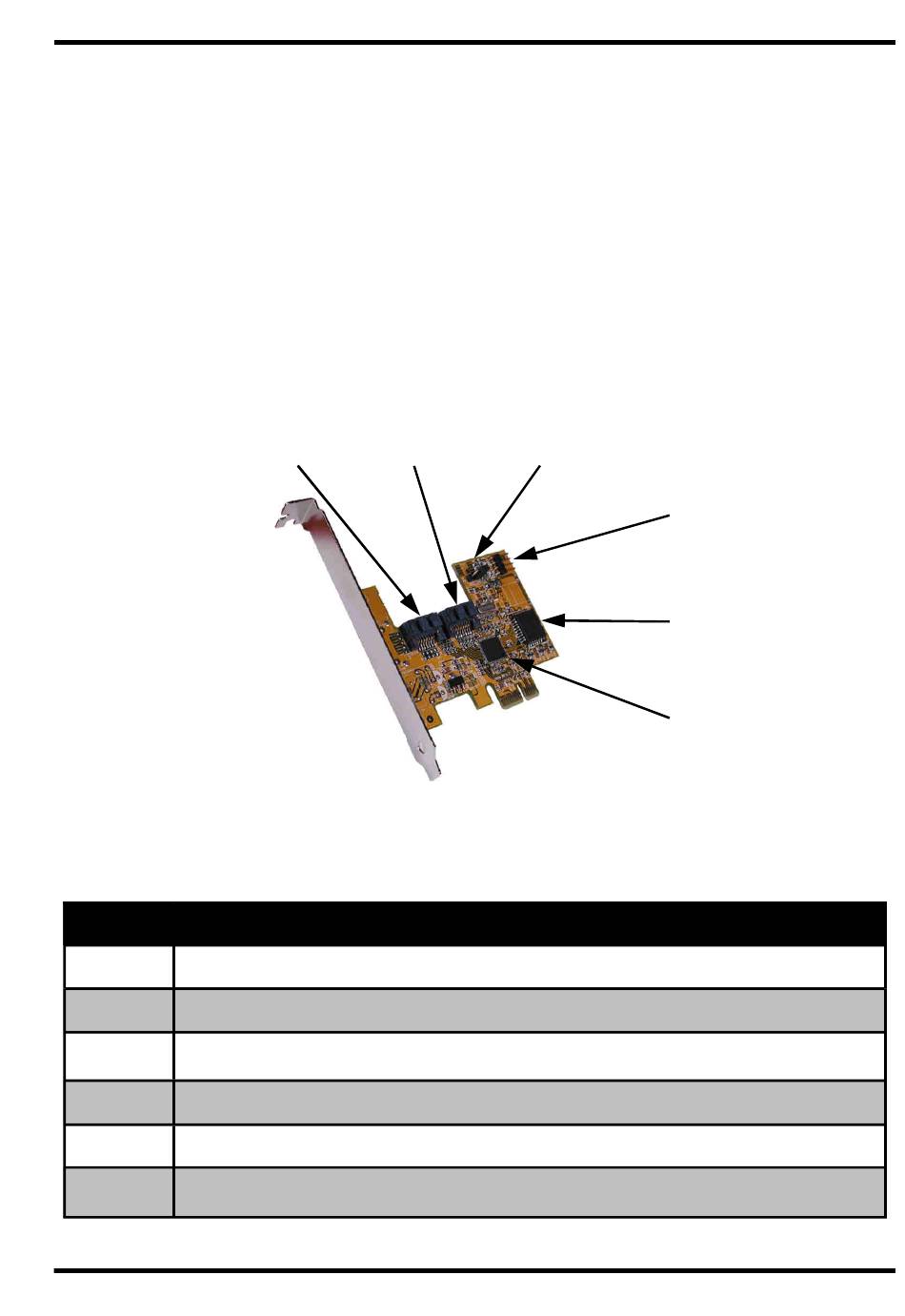

J4:
SATA-2
Anschluss 0
Name
Funktion
J4
SATA-2 Anschluss 0 (extern) Kanal 0
J1
SATA-2 Anschluss 1 (intern) Kanal 1
J7
Pins zum Anschluss der im PC Gehäuse integrierten LED´s
JP2
ENA: BIOS AN / DIS: BIOS AUS
J1:
SATA-2
Anschluss 1
Seite 3
JP2:
BIOS
Ein/Aus
J7:
LED´s pins
Anschluss 0+1
BIOS
Boot ROM
SATA-2 Chipset
Sil 3132
EX-3501
