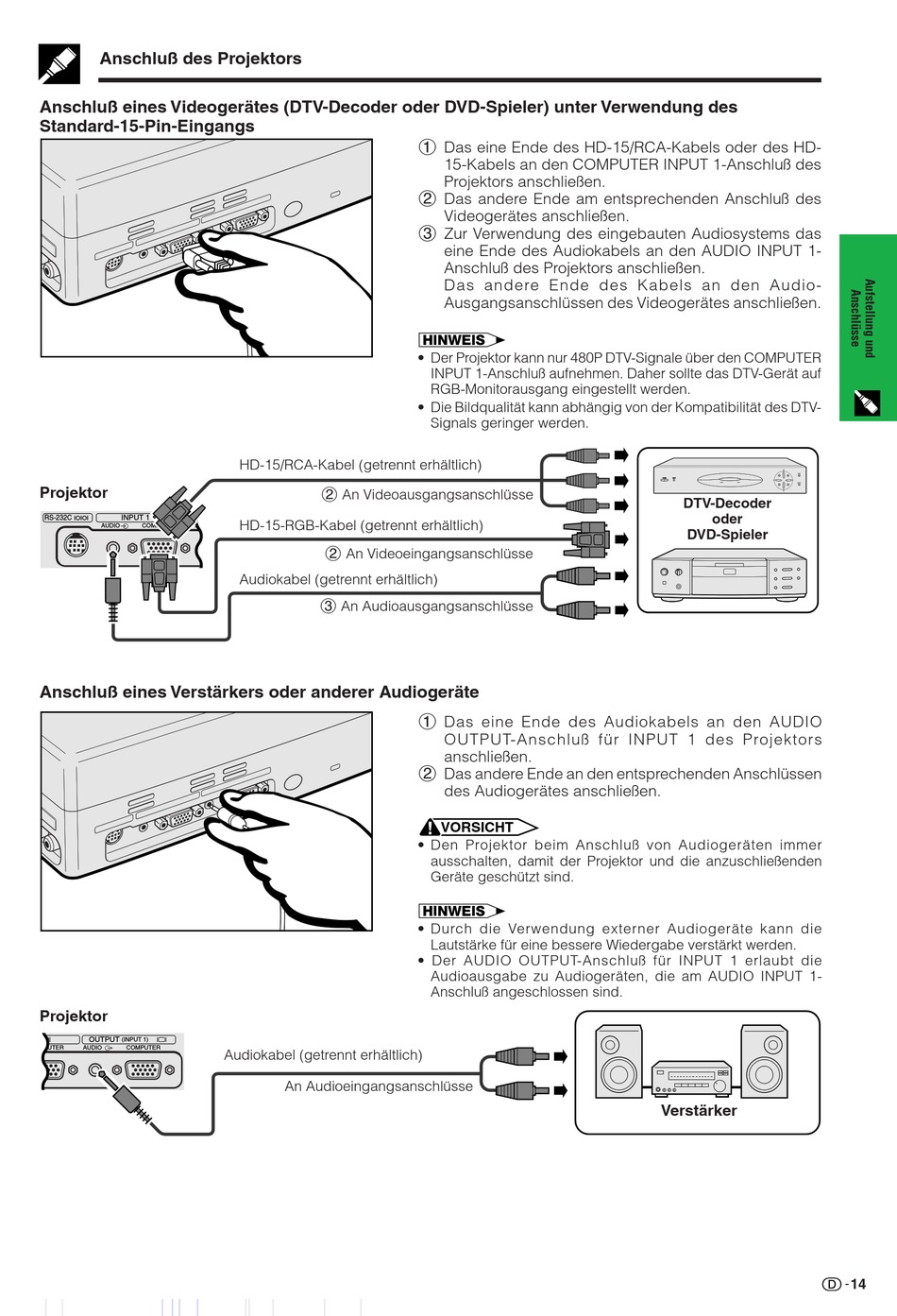

Anschluß des Projektors
Anschluß eines Videogerätes (DTV-Decoder oder DVD-Spieler) unter Verwendung des
Standard-15-Pin-Eingangs
Projektor
RS-232C
INPUT 1
AUDIO
COMPUTER
Anschluß eines Verstärkers oder anderer Audiogeräte
Projektor
INPUT 1
OUTPUT
(INPUT 1)
O
COMPUTER
AUDIO
COMPUTER
HD-15/RCA-Kabel (getrennt erhältlich)
2 An Videoausgangsanschlüsse
OUTPUT
(INPUT 1)
HD-15-RGB-Kabel (getrennt erhältlich)
AUDIO
COMPUTER
2 An Videoeingangsanschlüsse
Audiokabel (getrennt erhältlich)
3 An Audioausgangsanschlüsse
Audiokabel (getrennt erhältlich)
An Audioeingangsanschlüsse
1 Das eine Ende des HD-15/RCA-Kabels oder des HD-
15-Kabels an den COMPUTER INPUT 1-Anschluß des
Projektors anschließen.
2 Das andere Ende am entsprechenden Anschluß des
Videogerätes anschließen.
3 Zur Verwendung des eingebauten Audiosystems das
eine Ende des Audiokabels an den AUDIO INPUT 1-
Anschluß des Projektors anschließen.
Das andere Ende des Kabels an den Audio-
Ausgangsanschlüssen des Videogerätes anschließen.
• Der Projektor kann nur 480P DTV-Signale über den COMPUTER
INPUT 1-Anschluß aufnehmen. Daher sollte das DTV-Gerät auf
RGB-Monitorausgang eingestellt werden.
• Die Bildqualität kann abhängig von der Kompatibilität des DTV-
Signals geringer werden.
1 Das eine Ende des Audiokabels an den AUDIO
OUTPUT-Anschluß für INPUT 1 des Projektors
anschließen.
2 Das andere Ende an den entsprechenden Anschlüssen
des Audiogerätes anschließen.
VORSICHT
• Den Projektor beim Anschluß von Audiogeräten immer
ausschalten, damit der Projektor und die anzuschließenden
Geräte geschützt sind.
• Durch die Verwendung externer Audiogeräte kann die
Lautstärke für eine bessere Wiedergabe verstärkt werden.
• Der AUDIO OUTPUT-Anschluß für INPUT 1 erlaubt die
Audioausgabe zu Audiogeräten, die am AUDIO INPUT 1-
Anschluß angeschlossen sind.
DTV-Decoder
oder
DVD-Spieler
Verstärker
14
